Come attrezzare la ventilazione del locale caldaia di una

Posizionando un locale caldaia nella loro casa, alcuni proprietari trascurano i requisiti e le regole, il che può portare a ulteriori conseguenze disastrose. Durante il funzionamento della caldaia nella stanza crea uno spazio rarefatto, che richiede un flusso sufficiente di aria fresca, altrimenti c'è il rischio di spinta inversa. Oggi il nostro obiettivo è quello di dirti come il locale caldaia dovrebbe essere ventilato secondo SNiP e mostrarlo con un esempio.

Perché ne hai bisogno

Non dimenticare che lo scambio d'aria progettato correttamente nella stanza in cui è installata la caldaia è un prerequisito per il suo funzionamento. Se trascurate questo aspetto, la concentrazione di gas di monossido di carbonio nel locale caldaia può raggiungere dimensioni che minacciano la vostra salute, così come tutti quelli che vivono in casa. I metodi di circolazione delle masse d'aria possono essere diversi e dipendono dal tipo di apparecchiatura di riscaldamento (vedere anche l'articolo Testing Ventilation: valori testati e requisiti normativi).

SNiP fornisce un sistema di ventilazione necessario per rimuovere il calore in eccesso da apparecchiature e condutture, nonché per mantenere l'aria pulita nell'area di lavoro. Quando questo non può essere realizzato con il movimento naturale delle correnti d'aria, è richiesta l'installazione di dispositivi in ​​grado di condurre forzatamente lo scambio d'aria. Il prezzo del sistema in questo caso aumenterà.

Regole di ventilazione del locale caldaia

Quando progettiamo una casa privata, prestiamo attenzione a ogni piccola cosa che potrebbe sorgere nella progettazione e nell'interno di ogni stanza. È in questa fase che la stanza per il locale caldaia, che è un elemento essenziale, dovrebbe anche essere attentamente progettata.

Anche se non ha bisogno di particolari talenti di design, dal momento che tutti i parametri di base sono stati regolati per un lungo periodo, è comunque necessario prendere sul serio il compito. Altrimenti, puoi metterti a rischio di incendio, per non parlare delle multe dovute alla supervisione di un incendio per violazione delle norme sul lavoro.

tipi

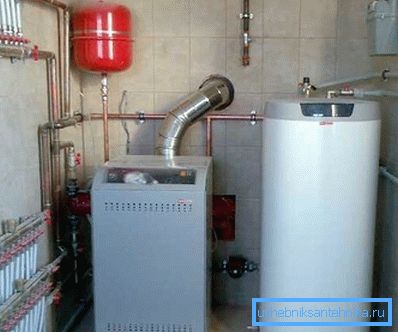

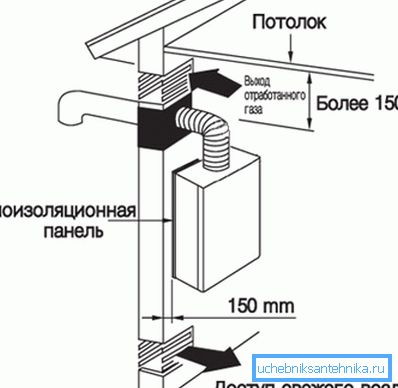

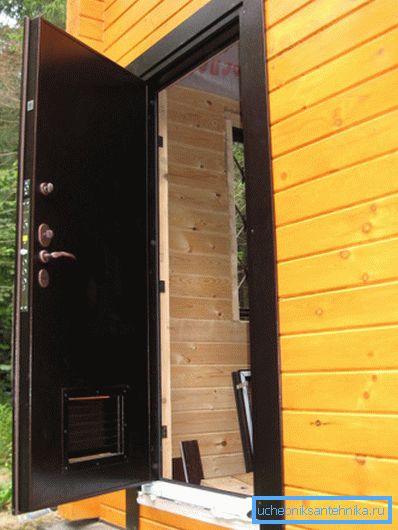

Molto spesso, il gas naturale viene utilizzato come combustibile nelle abitazioni private, per le quali è necessaria una costante fornitura di aria fresca, che è in grado di utilizzare i prodotti della combustione in misura sufficiente. La normale ventilazione è di solito sufficiente per garantire una corretta ventilazione. Nella stanza in cui sono installate le vecchie porte e finestre, l'aria fuoriesce attraverso varie aperture.

Se la stanza è più o meno sigillata, si consiglia di utilizzare una ventilazione aggiuntiva. Quindi è possibile rimuovere dal locale caldaia i prodotti di combustione in eccesso e residui di gas incombusti, le cui tracce saranno chiaramente visibili sotto forma di fuliggine sul soffitto e sulle pareti. Tuttavia, l'aspetto antiestetico del locale caldaia è l'ultimo dei problemi che una scarsa ventilazione può creare.

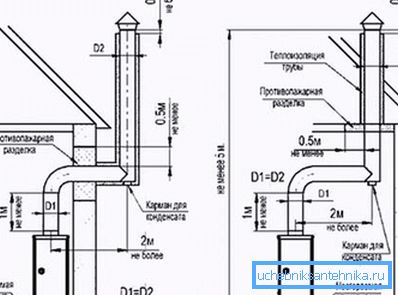

Requisiti del camino

Quando si sistemano i camini delle sale caldaie, è necessario attenersi a determinate regole. La loro implementazione è anche molto importante per il funzionamento sicuro di una caldaia a gas.

Considera i requisiti in modo più dettagliato:

• scegliendo il diametro dei tubi, è necessario seguire il manuale dell'attrezzatura;
• Non sollevare i tubi sopra la cresta del tetto più di 5 m;
• l'installazione di ombrelli sulle ciminiere è vietata;
• la sezione del camino deve essere selezionata in base a un modello specifico di caldaia;

• il tubo deve essere cilindrico e realizzato in metallo, è inoltre necessario prevedere un foro per la pulizia;
• È vietato fare più di tre curve o giri sul camino.

Consiglio: prendere sul serio tutti i requisiti per l'installazione della canna fumaria, altrimenti il ​​suo funzionamento improprio potrebbe causare conseguenze tragiche.

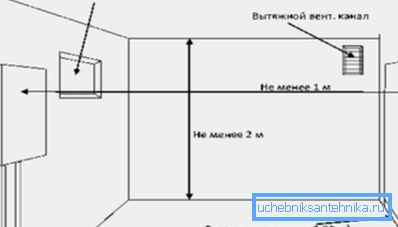

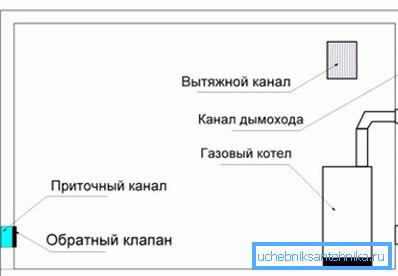

Come calcolare la ventilazione del locale caldaia di una casa privata

Lo scambio d'aria nella stanza deve essere conforme a SNiP II-35-76.

Prevede tali requisiti nei locali caldaie dove non è presente un personale addetto permanente:

• Quando si utilizza l'apparecchiatura a gas, è necessario fornire uno scambio d'aria triplice per 1 ora di funzionamento della caldaia. In questo caso, il volume d'aria necessario per mantenere il processo di combustione non viene preso in considerazione;
• l'altezza del locale caldaia dovrebbe essere di 6 m. Se ciò non può essere fatto, che è il più delle volte in una casa privata, è necessario aumentare il tasso di ricambio dell'aria aggiungendo il 25% per ogni metro di diminuzione di questo parametro;
• in caso di flusso d'aria insufficiente attraverso i canali di ventilazione in modo naturale, è necessario installare un sistema di ricambio d'aria forzata.

Questi requisiti sono comuni per le caldaie a gas e a combustibile solido. Ci sono solo lievi differenze nei luoghi di installazione del sistema di ventilazione.

Suggerimento: prima di acquistare l'attrezzatura necessaria e installare i condotti dell'aria con le proprie mani, è necessario eseguire il calcolo dei parametri principali.

Per le caldaie domestiche, è possibile semplificare il calcolo, tenendo conto dei seguenti parametri:

1. Il volume della stanza.
2. Velocità dell'aria (almeno 1 m / s).
3. Il tasso di aumento del tasso di ricambio d'aria, che dipende dall'altezza dei soffitti.

Queste caratteristiche saranno necessarie per calcolare il diametro richiesto del canale dell'aria.

esempio:

1. Le dimensioni del locale caldaia sono 3x3x2,5 m (larghezza, dyne, altezza). Da qui troviamo il volume, che è pari a 22,5 m ?.
2. Calcoliamo il tasso di ricambio dell'aria tenendo conto del coefficiente: (6-2,5) x0,25 + 3 = 3,9.

Di conseguenza, per 1 ora con ventilazione naturale dovrebbe essere 3,9 x22,5 = 88 m? di aria

Il diametro del canale è calcolato come segue:

F = 88 m³ / 3600 = 0,024 m²,

dopo il trasferimento a diametro quadrato, otteniamo una figura di 88 mm, il valore più vicino del diametro del tubo standard è 100 mm.

In questo caso, abbiamo appreso la ventilazione di ventilazione di ventilazione, l'aspirazione deve essere esattamente la stessa.

conclusione

È impossibile ignorare le regole e i requisiti dei codici di costruzione quando si organizza un locale caldaia in una casa privata, dove la ventilazione svolge uno dei ruoli più importanti. In questo articolo, abbiamo parlato di quelli principali, spiegando anche con un esempio come calcolare correttamente i canali di ventilazione per garantire un corretto ricambio d'aria in una stanza con una caldaia a gas oa combustibile solido (vedere anche l'articolo Controllo automatico della ventilazione nella stanza).

Il video in questo articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
