Condotti d'aria flessibili per la ventilazione:

In questo articolo parleremo di quali sono i condotti d'aria flessibili per la ventilazione, come e da cosa sono fatti e quali sono le caratteristiche del loro uso. Il tema dell'articolo è di notevole interesse, poiché, oltre al funzionamento in sistemi industriali, vengono utilizzati condotti di ventilazione flessibili quando si installano gli estratti domestici nelle cucine.

Nonostante sia in vendita un'ampia gamma di canali rigidi tondi e rettangolari, la necessità di utilizzare tubi flessibili non diventa meno rilevante. Il motivo della popolarità è che il canale fisso su alcune parti scomode della superficie non può essere installato.

Ancora una volta, su alcune superfici con un gran numero di sezioni sporgenti, mettere una struttura rigida con un numero elevato di giunti è semplicemente non redditizio. L'uso di più prese può sostituire l'acquisto di un tubo flessibile, che è caratterizzato da un alto grado di tenuta e affidabilità operativa.

Principali varietà

Attualmente vengono realizzati condotti flessibili in metallo e plastica per la ventilazione. Entrambe le categorie di prodotti sono utilizzate nella costruzione di sistemi di ventilazione di scarico domestici. Considerare le caratteristiche del dispositivo di queste specie in modo più dettagliato.

I canali di plastica sono fatti dei seguenti tipi di materiali polimerici:

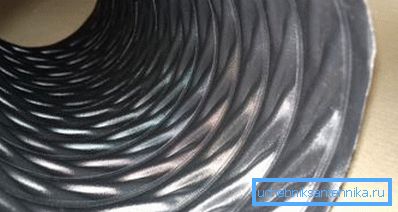

• Il cloruro di polivinile (PVC) con rinforzo della spirale di acciaio viene utilizzato per la fabbricazione di condotti con una superficie interna relativamente liscia.

I canali flessibili in PVC sono realizzati per estrusione su apparecchiature completamente automatizzate, pertanto il prezzo del prodotto finito è relativamente basso.

I canali in PVC non sono resistenti all'abrasione, ma allo stesso tempo sono completamente trasparenti e quindi rappresentano la scelta migliore per le cappe per dispositivi nell'industria della lavorazione del legno. Il diametro dei prodotti in PVC è limitato alla gamma di dimensioni di 16-200 mm.

Importante: uno svantaggio significativo dei condotti dell'aria di cloruro di polivinile è una bassa resistenza alle basse temperature, quindi non possono essere utilizzati nei sistemi di aspirazione combinati con il riscaldamento. Inoltre, tali prodotti, quando la temperatura scende al di sotto di + 5 ° С, perdono la loro precedente flessibilità e diventano fragili.

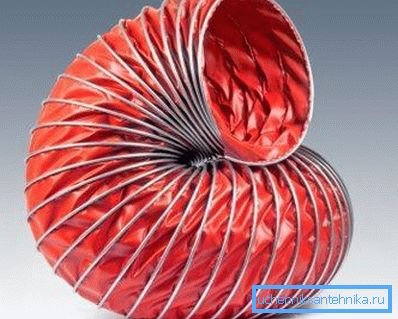

• Viniuretan con rinforzo di spirale in acciaio viene utilizzato per la produzione di condotti d'aria secondo il principio della saldatura di un nastro polimerico insieme a una spirale metallica.

Il vantaggio di tali condotti è l'elevata resistenza alle deformazioni meccaniche e il grado estremamente basso di rumore. Questo tipo di condotto di ventilazione è più flessibile. Ad esempio, un prodotto può essere annodato in un nodo senza comprometterne l'integrità.

Grazie all'elevata resistenza e varietà di dimensioni, questi condotti d'aria flessibili possono essere utilizzati sia per la costruzione di ventilazione che per il collegamento di sistemi di climatizzazione.

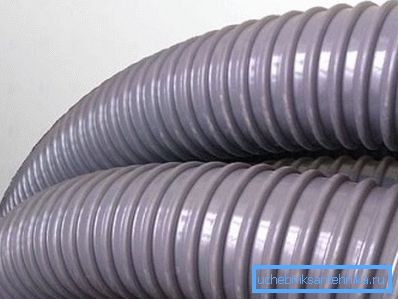

• I condotti dell'aria in poliolefina o poliuretano (PU) con rinforzo a spirale in acciaio dimostrano una resistenza media. I prodotti possono essere utilizzati nel dispositivo di estratti domestici. Un inconveniente significativo di tali prodotti è la bassa aerodinamicità della superficie interna nervata.

Importante: a causa della mancanza di scorrevolezza delle pareti interne, i condotti dell'aria realizzati con questi materiali hanno maggiori probabilità di bloccarsi rispetto ai loro omologhi con una superficie interna liscia.

I prodotti in metallo sono presentati nelle seguenti categorie:

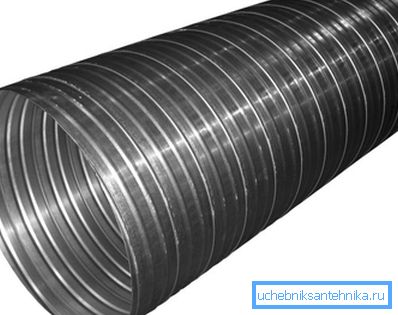

• Condotti d'aria in acciaio per ventilazione sono realizzati in lamiera d'acciaio, tagliati a nastri. Il nastro è modellato in una spirale, dopo di che viene prodotto un tubo di un pezzo dalla billetta.

Tali disegni si distinguono per un grande peso con alta resistenza. Per una maggiore durata, l'acciaio viene zincato prima dell'inizio dei lavori di produzione.

• Condotti d'aria in alluminio per la ventilazione fatto anche di strisce di metallo, da cui si forma un tubo tondo. Le nervature risultanti sono interconnesse da un lucchetto pieghevole.

Tali prodotti possono essere piegati quasi ad angolo retto senza danneggiare la tenuta. Inoltre, i prodotti in alluminio, così come le loro controparti in acciaio, vengono utilizzati efficacemente nell'intervallo di temperatura da -30 ° C a + 300 ° C.

Importante: i condotti di metallo flessibili non sono la soluzione migliore per un uso multiplo. Se il condotto di ventilazione è installato e assume la forma necessaria, è preferibile non raddrizzarlo più tardi.

Funzionamento di condotti di ventilazione flessibili

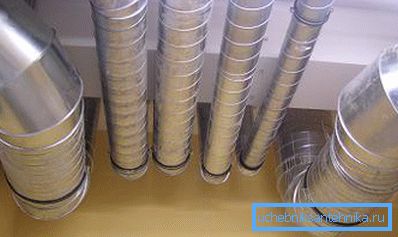

Conformemente al TU 36 736 93 per i condotti di ventilazione in metallo, questi prodotti sono utilizzati in vari settori industriali, nella sistemazione di edifici residenziali e pubblici, ecc.

Le moderne tecnologie rendono possibile la produzione di tali tubi non solo flessibili, ma anche a tenuta stagna. Nonostante l'aumento della funzionalità e della domanda, il prezzo dei condotti flessibili non è molto più alto del costo degli analoghi rigidi.

Una condizione importante che garantisce l'efficienza di funzionamento di questi prodotti è la correttezza del lavoro di installazione. Inoltre, l'efficienza del funzionamento dei condotti d'aria può essere garantita pulendo tempestivamente la cavità interna dai blocchi.

Considera quali sono le caratteristiche dell'installazione di canali flessibili.

Caratteristiche del lavoro di installazione

Collegamento di condotti metallici per la ventilazione in curva, al fine di ottenere una tensione ottimale, è necessario utilizzare curve rigide in metallo con angolo di rotazione regolabile. Il ginocchio è rigidamente montato sulle strutture di supporto e per questo è possibile fornire la tensione del condotto richiesta sulle sezioni indirette della linea.

Questa tecnologia di montaggio offre vantaggi quali:

• Riduzione della resistenza della superficie interna del condotto dovuta al fatto che il manicotto interno è correttamente tensionato.
• La possibilità di regolare l'angolo di piega nell'intervallo di 90-180 gradi;
• Mantenere il grado richiesto di mobilità del condotto di ventilazione durante il funzionamento del sistema.
• Affidabilità del fissaggio di un condotto flessibile in curva.
• Bassa probabilità di rottura del condotto di ventilazione flessibile nei punti di svolta.

Importante: l'uso di condotti flessibili è soggetto a una serie di restrizioni, tra cui l'inammissibilità dell'installazione in elevatori verticali, la cui altezza è superiore a 6 metri. Inoltre, i canali flessibili non dovrebbero essere utilizzati senza tenere conto di parametri quali resistenza al calore, caratteristiche di progettazione, ecc.

Il manuale di installazione presuppone la conformità con i seguenti requisiti:

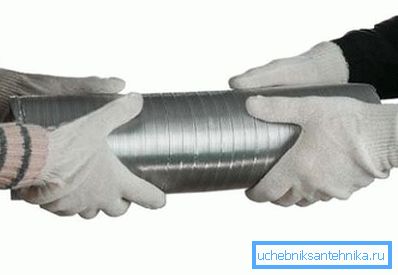

• Quando si inizia il lavoro di installazione, è necessario allungare completamente la guaina del condotto interno con le proprie mani per eliminare pieghe e perdite di pressione.
• I tubi flessibili in eccesso sono tagliati. Non installare il sistema di ventilazione, lasciando la lunghezza extra del condotto di riserva.
• Le staffe sospese sono selezionate tenendo conto della larghezza sufficiente in cui il diametro esterno della giacca (guscio) non cambierà la sua forma.
• Per il passaggio delle strutture murarie utilizzeremo sicuramente manicotti o adattatori in metallo che garantiranno la sicurezza del condotto flessibile durante l'installazione e il successivo funzionamento.

Il lavoro di installazione viene eseguito come segue:

• I condotti d'aria flessibili e resistenti alla temperatura per la ventilazione vengono tagliati nello stato stirato con le forbici metalliche, mentre la parte a spirale è morsa dalle forbici. Quando si lavora con canali di plastica, il guscio polimerico viene tagliato con un coltello affilato, mentre l'elica viene morsa da una pinza.
• Il collegamento viene effettuato mediante un giunto di tipo capezzolo, nastro autoadesivo in alluminio o mastice. L'ingresso del condotto sull'ugello deve essere di almeno 50 mm
• Connessione per una maggiore resistenza per fissare la fascetta in nylon o metallo.
• L'installazione di condotti semirigidi viene eseguita attaccandosi alle flange e fissando con viti.
• Alla fine del lavoro controlliamo la tenuta delle connessioni.

conclusione

Ora sai quali sono i condotti d'aria in PVC per la ventilazione e le loro controparti in metallo. Di conseguenza, sarete in grado di selezionare quelle modifiche dei condotti di ventilazione che soddisfano le esigenze dello schema di scambio d'aria utilizzato.

Puoi trovare informazioni più utili e informative guardando il video in questo articolo.
