Condotti di ventilazione e condotti d'aria in appartamenti e

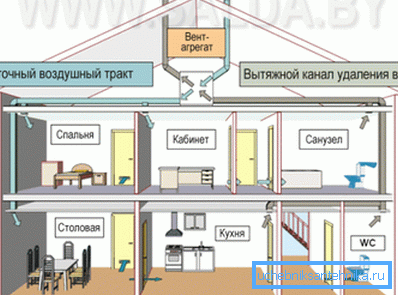

Nessuna costruzione di una casa di abitazione è completa senza l'installazione e il collegamento di un sistema di ventilazione naturale o forzata. Negli edifici a più piani, i condotti d'aria incorporati in mattoni o in cemento armato sono usati più spesso per la rimozione dell'aria di scarico da un'area residenziale nell'atmosfera, che vengono installati immediatamente durante la costruzione di una casa. Quando la pila di ventilazione è intasata, o se è necessario trasferire il condotto in un altro luogo, per l'installazione esterna vengono utilizzati nuovi condotti di ventilazione rettangolari in metallo o plastica.

Regole per la sistemazione dei condotti di ventilazione

Quando si eseguono lavori di riparazione o installazione, è necessario essere consapevoli che la sistemazione di un nuovo o di un nuovo equipaggiamento del sistema di ventilazione esistente con le proprie mani deve essere eseguita in stretta conformità con i regolamenti ed i regolamenti edilizi stabiliti.

Al fine di rendere più facile per il lettore occuparsi di questo semplice compito, questo articolo fornirà una breve panoramica, che descrive le caratteristiche principali della disposizione dei condotti principali e dei condotti di ventilazione nelle case private e negli appartamenti.

Varietà di condotti di ventilazione

In base alle loro caratteristiche di progettazione e al posizionamento relativo dei condotti di ventilazione rispetto alle pareti portanti dell'edificio, tutti i canali dell'aria possono essere suddivisi in diversi tipi.

1. Condotti di ventilazione incorporati di sezione rettangolare o quadrata, di regola, sono posti nelle pareti di sostegno di un edificio durante la sua costruzione. Nella loro fabbricazione, la posa a mano dei condotti di ventilazione da mattoni, o la formazione di blocchi speciali in cemento armato destinati all'installazione di tali sistemi, viene spesso utilizzata.

1. I condotti d'aria falsi o sospesi rappresentano più spesso canali piatti per la ventilazione sotto forma di strutture a forma di scatola prefabbricate in lamiera d'acciaio zincata.. L'installazione e la connessione di tali sistemi viene effettuata dopo il completamento dei lavori di costruzione e finitura e, in caso di riqualificazione dei locali, dopo il completamento della ricostruzione, secondo un progetto tecnico appositamente sviluppato.
2. Esterni o in altre parole, condotti di ventilazione aggiuntivi sono una struttura di costruzione indipendente che viene installata all'esterno dell'edificio.. Tale sistema può essere realizzato in mattoni, cemento solido e tubi in metallo prefabbricato in acciaio zincato o inossidabile.

Suggerimento: Si consiglia di posare i condotti dell'aria nelle abitazioni private parallelamente al camino della fornace, nelle immediate vicinanze. Tale disposizione, a causa del flusso verso l'alto di aria calda, può aumentare significativamente il desiderio e, di conseguenza, migliorare l'efficienza del sistema di ventilazione.

Selezione del materiale

Allo stato attuale, un gran numero di vari materiali sono offerti per l'installazione di condotti d'aria, il cui prezzo può variare in modo significativo, ma la scelta giusta dipende principalmente dalle condizioni specifiche di costruzione e dall'uso specifico di una stanza.

1. I condotti d'aria incorporati del calcestruzzo monolitico sono di elevata resistenza e durata, di facile manutenzione e inoltre, con un riempimento monolitico uniforme, hanno poca resistenza al movimento del flusso d'aria.

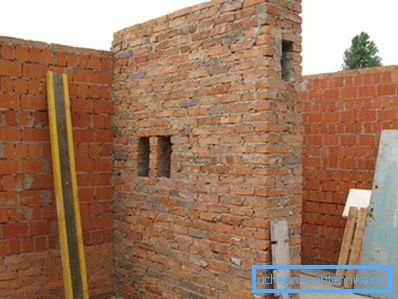

2. I mattoni pieni hanno proprietà operative simili, tuttavia, nella maggior parte dei casi, la muratura dei condotti di ventilazione può creare turbolenze turbolente, che riduce significativamente le voglie, quindi si consiglia di utilizzarla quando si installano sistemi di ventilazione con circolazione forzata di aria.

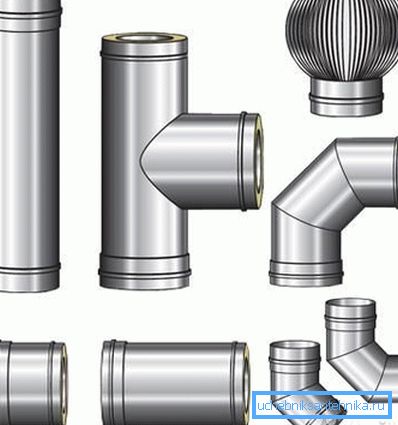

1. Canali in metallo e plastica per la ventilazione sono esenti da questo inconveniente, ma sono meno durevoli, quindi, devono essere protetti dall'impatto meccanico esterno. Inoltre, tutti i prodotti in metallo (ad eccezione dell'acciaio inossidabile) sono soggetti a corrosione atmosferica e pertanto richiedono una protezione aggiuntiva dall'umidità derivante dalla formazione di condensa.
2. Per l'installazione all'interno di un muro di mattoni o cemento, vengono utilizzati anche condotti di cemento-amianto incorporati. Dal punto di vista dell'aerodinamica e delle prestazioni, questo materiale è più adatto per l'installazione di sistemi di ventilazione integrati nel processo di costruzione di un edificio in mattoni o solido.
3. Per l'installazione di un sistema di ventilazione in uno spazio ristretto, come dietro i controsoffitti o dietro i pannelli di parete in cartongesso, i condotti di ventilazione piani di piccolo spessore, in plastica o metallo, sono adatti.

Suggerimento: In caso di ventilazione a flusso libero autoassemblante con circolazione naturale dell'aria, si consiglia di utilizzare condotti di ventilazione rotondi in plastica, poiché, a causa della loro forma e della superficie interna liscia, creano una minima resistenza al movimento dell'aria.

Fabbricazione indipendente del condotto

Come accennato in precedenza, è preferibile utilizzare un tubo di cemento-amianto rotondo per l'installazione di un condotto integrato, pertanto, di seguito verranno presentate le istruzioni dettagliate per l'installazione di un tale condotto di ventilazione in una parete di mattoni.

1. Portando un muro di mattoni e mezzo mattone si stendono nel solito modo al livello della posizione della bocca.
2. Sul fondo del tubo di cemento-amianto, tagliare la parete anteriore alla linea assiale, ad un'altezza di 120 mm in modo che alla fine si formi una finestra a gradini.
3. Sul piano superiore della muratura, installare il tubo di cemento-amianto con la finestra ritagliata nella stanza e fissarlo temporaneamente alle strutture dell'edificio (colonne, travi, soffitto) con un filo di maglia.
4. Continuare la muratura nello stesso modo, posizionando il mattone sul bordo davanti e dietro il tubo di cemento-amianto.
5. Pertanto, è necessario portare l'estremità superiore del tubo di cemento-amianto con il mattone circostante ad un livello che non sia inferiore alla parte superiore della cresta del tetto.

Suggerimento: Per collegare un condotto di ventilazione orizzontale a un montante verticale su altri piani, nel punto giusto del tubo di cemento-amianto, è necessario tagliare una finestra rettangolare o quadrata con una larghezza pari al suo diametro e un'altezza di almeno 120 mm.

Requisiti tecnici di regolamentazione

Quando si eseguono autonomamente i lavori di installazione, è necessario rispettare le norme e le norme generalmente accettate relative alla disposizione dei sistemi di ventilazione, e la forma della sezione interna e le dimensioni dei condotti di ventilazione devono essere strettamente conformi ai requisiti dei documenti normativi.

1. Lo sfiato di scarico nella stanza deve essere posizionato il più vicino possibile al soffitto e la distanza dal bordo superiore al soffitto non deve essere superiore a 100 mm.

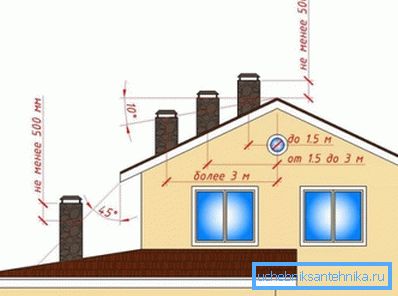

2. Se l'uscita del tubo sul tetto non si trova a più di 1500 mm dal colmo del tetto, la sua altezza deve essere almeno 500 mm più alta della cresta.

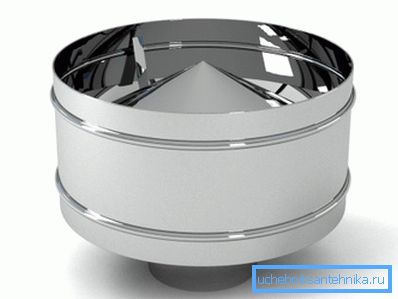

3. Per migliorare la spinta naturale e proteggere il riser verticale dalle precipitazioni, il suo scarico dovrebbe essere dotato di uno speciale deflettore in acciaio inossidabile.

1. Le alzate verticali con circolazione d'aria naturale dovrebbero avere una sezione trasversale di almeno 140-180 cm ?, che corrisponde approssimativamente ad un diametro del tubo di 120-150 mm.
2. L'area della sezione trasversale dei montanti verticali con circolazione d'aria forzata dovrebbe essere di almeno 90-130 cm?, Che corrisponde ad un diametro di un tubo circolare di 100-130 mm.
3. Tutti i condotti di ventilazione verticali e orizzontali che attraversano scale, solai o altri locali non riscaldati devono avere un isolamento termico in lamiera di polistirolo espanso o lana minerale, con uno spessore minimo di 50 mm.
4. Per garantire una spinta normale, in sistemi con circolazione di aria naturale o forzata, tutte le connessioni devono essere completamente tese e prive di segni visibili di danneggiamento.

conclusione

Indipendentemente dal materiale selezionato e dalla tecnologia di produzione, tutti i canali dell'aria e i condotti di aerazione secondo SNiP 2.04.05-91 "Riscaldamento, ventilazione e condizionamento dell'aria" devono soddisfare pienamente le caratteristiche tecniche specificate nel presente documento normativo.

Per ottenere informazioni più dettagliate su questo problema, è possibile guardare il video in questo articolo o leggere la relativa documentazione normativa e tecnica sul nostro sito web.
