Corrugazione per la ventilazione: scegli e installa te

In questo articolo parleremo di cosa costituisce una corrugazione di alluminio per la ventilazione e prodotti simili da altri materiali. Inoltre, consideriamo quali sono le caratteristiche della scelta di queste strutture. Bene e, naturalmente, daremo una serie di raccomandazioni pratiche per l'installazione delle ondulazioni di ventilazione.

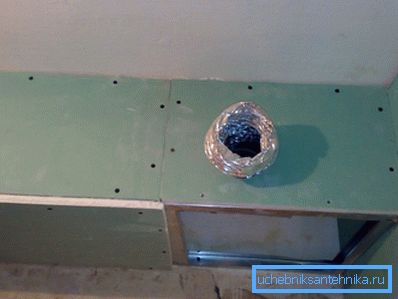

Posizionamento delle corrugazioni in una scatola di cartongesso

Informazioni generali

Il tubo corrugato di ventilazione è un elemento essenziale per il collegamento di cappe moderne. Non vi è dubbio che la boccola corrugata di ventilazione non sembra pulita come una scatola di plastica speciale.

Il fatto è che la manica rotonda è difficile da nascondere nel muro o coprire con elementi decorativi. Ma, nonostante queste difficoltà, in alcuni casi, un tubo corrugato è semplicemente insostituibile.

Ad esempio, un tubo corrugato per la ventilazione viene utilizzato in luoghi difficili da raggiungere, dove, a causa di più svolte e piegature, è difficile montare una normale scatola di plastica.

I principali tipi di condotti d'aria e la loro classificazione

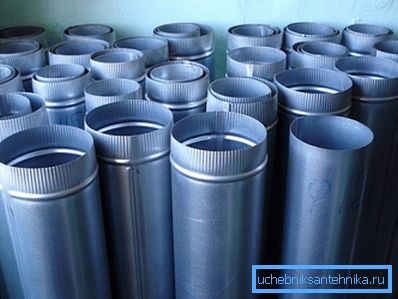

Tubi rigidi per ventilazione

Attualmente, i condotti dell'aria progettati per fissare i cappucci sono rappresentati dalle seguenti modifiche.

  1. Tubo in plastica o metallo (scatola rigida) con una superficie interna perfettamente liscia. La mancanza di sollievo interno garantisce un funzionamento silenzioso delle apparecchiature di ventilazione. La superficie esterna liscia, a sua volta, garantisce l'estetica dell'aspetto dell'elemento di collegamento.

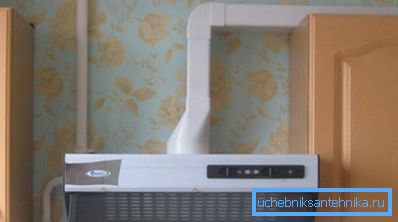

Nella foto, il collegamento del cappuccio con una scatola di plastica dura

L'unico inconveniente significativo di tali costruzioni è un piccolo grado di flessibilità e, di conseguenza, l'impossibilità di utilizzarlo su pareti e soffitti con un rilievo superficiale complesso.

Si consiglia di utilizzare condotti di plastica per l'aria quando possono essere coperti con un controsoffitto, pannelli decorativi e altre strutture protettive. Il prezzo di un condotto di plastica è elevato rispetto alle controparti in metallo.

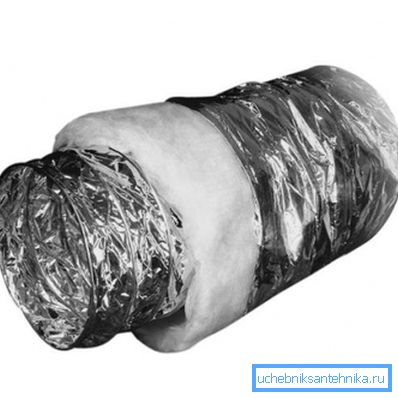

Corrugazione ventilante in alluminio da 200 mm con isolamento termico
  1. Il tubo di alluminio ondulato per la ventilazione è un'opzione più pertinente e popolare, in quanto presenta una serie di vantaggi, tra i quali si nota quanto segue:
  • elevata resistenza all'usura;
  • resistenza alle deformazioni meccaniche;
  • facilità di installazione;
  • basso grado di carico sui pavimenti degli edifici
  • tenuta assoluta, nonostante la mobilità delle articolazioni;
  • resistenza a temperature elevate (fino a + 250 ° C) e, di conseguenza, possibilità di utilizzo per gas di scarico in sistemi di riscaldamento autonomi;
  • universalità d'uso, in quanto l'ondulazione con lo stesso successo è operata nelle sedi di scopi pubblici, abitativi e tecnici;
  • prezzo ragionevole e, di conseguenza, il costo interessante del sistema di ventilazione finito nel suo complesso.

Tuttavia, insieme a ovvi vantaggi, ci sono almeno evidenti carenze, tra cui:

  • basso livello di rigidità del condotto di ventilazione nel suo complesso;
  • bassa intensità del flusso d'aria a causa di insufficiente aerodinamica della superficie interna delle pareti;
  • la difficoltà di diagnosticare danni o blocchi, nonché la difficoltà di pulire e disinfettare i condotti di ventilazione;
  • A causa di una serie di caratteristiche strutturali, i condotti di alluminio flessibili non possono essere utilizzati in sistemi di ventilazione ad alte prestazioni.

Caratteristiche costruttive

Soffietto di ventilazione da 100 mm durante l'installazione

Condotti d'aria flessibili sono strutturalmente un prodotto multistrato in alluminio e uno strato di poliestere. L'elemento di rinforzo di un design è la spirale dell'acciaio. La spirale non solo stabilisce il grado di rigidità richiesto per il prodotto, ma prevede anche il cambiamento della direzione del tubo nelle curve sotto forma di una caratteristica fisarmonica.

I condotti dell'aria in alluminio dall'interno possono essere lisci o corrugati.

  • Le modifiche con una superficie interna liscia sono caratterizzate da maggiori proprietà aerodinamiche.. Pertanto, è consigliabile installare tali modifiche dei condotti dell'aria sulle rotte a lungo raggio.

Un significativo inconveniente delle modifiche con una superficie interna liscia delle pareti è un'installazione più complessa.

  • I condotti d'aria in alluminio ondulato sono caratterizzati da una minore aerodinamica, ma, nonostante questo inconveniente, possono essere impostati su qualsiasi direzione desiderata, il che semplifica enormemente l'installazione.

Caratteristiche di selezione

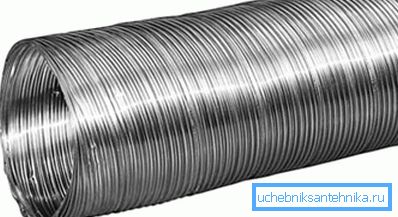

Superficie interna ed esterna a costine

Cosa cercare quando si sceglie un condotto ondulato per la ventilazione? Poiché la tecnologia di installazione e funzionamento di questi elementi di connessione è la stessa, indipendentemente dal marchio del produttore, ci concentriamo sul diametro della sezione trasversale.

Di conseguenza, per fare la scelta giusta, è necessario essere guidati dai parametri dell'uscita dell'apparecchiatura che si intende collegare attraverso un condotto flessibile.

Se l'istruzione di disegno prevede l'uso di corrugazioni di un certo diametro, è opportuno utilizzare questo diametro, poiché la discrepanza tra le dimensioni reali e le dimensioni indicate comporterà l'impossibilità di installazione o l'insufficiente tenuta della connessione.

I diametri standard delle ondulazioni di alluminio prodotte industrialmente sono i seguenti:

  • 200 mm;
  • 150 mm;
  • 125 mm;
  • 100 mm.

Di norma, le dimensioni elencate sono sufficienti per l'installazione di tutti gli estratti prodotti industrialmente e di altre apparecchiature che devono essere collegate a un sistema di ventilazione.

Importante: all'acquisto di un condotto per scarico domestico, è necessario ricordare che il condotto di ventilazione con un numero elevato di angoli retti e una lunghezza di oltre 2 metri influisce negativamente sulle prestazioni del sistema. La soluzione a questo problema può essere l'acquisizione di un canale più piccolo con un diametro più piccolo, che può essere collegato alla cappa tramite un adattatore.

Selezione in base alla presenza di isolamento

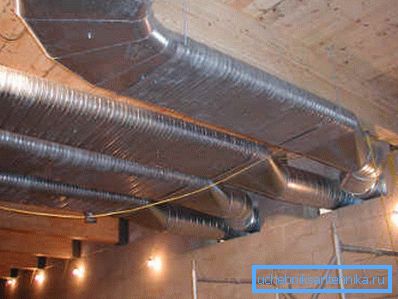

Funzionamento di tubi di grande diametro in locali tecnici

Il prezzo dei condotti flessibili in alluminio dipende in gran parte dalla presenza di uno strato intermedio di isolamento. Le modifiche senza isolamento sono installate e fatte funzionare nel sistema di ventilazione forzata, dove non ci sono requisiti speciali per il livello di rumore e sicurezza antincendio.

Le modifiche con uno strato di isolamento sono un ordine di grandezza più costoso rispetto alle controparti convenzionali, ma, nonostante il prezzo più elevato, garantiscono numerosi vantaggi significativi, tra cui: basso livello di rumore, elevata resistenza alle alte temperature.

Uno strato di lana minerale viene usato come isolante in tali costruzioni. Di conseguenza, il design delle modifiche isolate è un sandwich costituito da uno strato di alluminio, uno strato di cotone e uno strato di alluminio.

Le strutture multistrato sono ampiamente utilizzate nei casi in cui l'autostrada è posata attraverso stanze in cui un livello elevato di rumore è inaccettabile.

Lavori di installazione

Durante il montaggio in cucina, il manicotto di ventilazione corrugato è realizzato per essere nascosto in uno dei pensili. Un'altra buona opzione è la posizione del tubo nello spazio sopra il set da cucina.

Per l'installazione, non sono richiesti adattatori speciali, poiché il tubo è flessibile e passa attraverso tutti gli angoli senza alcuno sforzo.

Esempio di rimozione del tubo nell'albero di ventilazione

Il manuale di installazione manuale non rappresenta nulla di difficile:

  • Inizialmente allunghiamo il condotto dell'aria per avere meno rumore quando il sistema finito è in funzione.
  • Fissare il tubo al tubo dell'impianto di scarico, utilizzando un morsetto speciale. Allo stesso modo, la corrugazione è fissata sul foro di scarico.
  • Se il dispositivo di scarico con una sezione rotonda è attaccato direttamente alla corrugazione. Se il foro è rettangolare, acquistare uno speciale adattatore o canale con una forma di sezione trasversale rettangolare.

Importante: l'uso di adattatori riduce le prestazioni del sistema. Si consiglia di acquistare immediatamente un condotto dell'aria della stessa forma e dimensioni della porta di scarico, in modo da non sacrificare le prestazioni e non utilizzare la cappa in modalità avanzata.

  • Alla fine della ventilazione, è consigliabile installare una griglia a maglie fini per impedire la penetrazione di vari insetti e sporcizia dall'esterno. Tuttavia, durante il funzionamento, questa griglia dovrà essere pulita regolarmente per evitare blocchi e deterioramento delle prestazioni del sistema.

conclusione

Quindi, abbiamo parlato dei principali tipi di condotti d'aria usati nel dispositivo dei sistemi di ventilazione domestica. Inoltre, abbiamo considerato le caratteristiche della selezione e dell'installazione di corrugazioni flessibili.

Puoi trovare ulteriori informazioni utili guardando il video in questo articolo.
