Cos'è una lumaca di ventilazione: caratteristiche del

La cosiddetta chiocciola per la ventilazione non può sempre significare lo stesso tipo di dispositivo di ventilazione coercitiva: le principali caratteristiche comuni sono la forma dell'unità, ma non il principio di funzionamento e direzione del flusso d'aria.

I dispositivi di iniezione di questo tipo possono:

• radicalmente diverso sul principio delle lame del dispositivo;
• e può anche essere di tipo afflusso o scarico, cioè dirigere il flusso nella direzione opposta.

Di solito vengono utilizzati per caldaie a combustibile solido di grandi dimensioni, negozi di produzione e edifici pubblici, ma di tutto questo di seguito, e in aggiunta - il video in questo articolo.

Ventilazione meccanica

Nota. Le unità di aspirazione / aspirazione con un motore elettrico chiamato coclea non sono adatte a nessun tipo di ventilazione, in quanto possono dirigere il flusso d'aria solo in una direzione.

Tipi di ventilazione

• Come puoi vedere nell'immagine in alto, la parola ventilazione può significare modi completamente diversi di scambio d'aria e forse non ne hai nemmeno sentito parlare, ma considereremo brevemente solo quelli più basilari.
• In primo luogo, esiste un metodo di scarico noto quando l'aria calda o inquinata viene rimossa dalla stanza.
• In secondo luogo, c'è un'opzione di fornitura, e molto spesso è l'aggiunta di aria fresca.

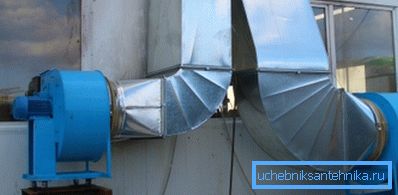

• Terzo, è una combinazione, cioè un'opzione di fornitura e di scarico.
• I suddetti sistemi possono funzionare in modo naturale, ma possono funzionare anche a forza, utilizzando ventilatori assiali (assiali), radiali (centrifughi), diametrali (tangenziali) e diagonali. Inoltre, la cappa e il flusso d'aria possono essere eseguiti in generale o in locale. Cioè, il condotto viene fornito a una destinazione specifica ed esegue la funzione di soffiaggio o di scarico.

esempi

Nota. Di seguito consideriamo diversi tipi di lumache, che vengono utilizzati per i principali tipi di ventilazione.

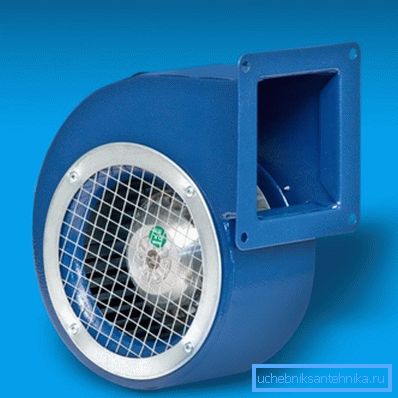

BDRS 120-60 (Turchia) è una chiocciola di scarico di tipo radiale con un peso di 2,1 kg, una frequenza di 2325 giri / minuto, una tensione di 220 / 230V / 50Hz e un consumo energetico massimo di 90W. Allo stesso tempo, BDRS 120-60 è in grado di pompare 380m al massimo.³/ min di aria con una gamma di temperature da -15 ° C a +40 ° C, ha una classe di protezione IP54.

Il BDRS può avere diverse dimensioni, il motore rotativo esterno è in acciaio zincato ed è protetto dal lato con una griglia cromata, che impedisce l'ingresso di elementi di terzi sulla girante.

Il ventilatore radiale di aspirazione e scarico termoresistente Dundar CM 16.2H viene solitamente utilizzato per pompare aria calda fuori dalle caldaie a combustibile solido, sebbene l'istruzione consenta anche di utilizzarlo per locali con scopi diversi. Il flusso d'aria durante il trasporto può avere una temperatura da -30 ° C a +120 ° C e la stessa lumaca può essere portata a 0? (posizione orizzontale), 90?, 180? e 270? (motore sul lato destro).

Il modello CM 16.2H ha una velocità del motore di 2750 rpm, una tensione di 220 / 230V / 50Hz e un consumo energetico massimo di 460W. L'unità del peso di 7,9 kg è in grado di pompare un volume massimo di 1765 m³/ minimo aria, livello di pressione 780Pa, ha un grado di protezione IP54.

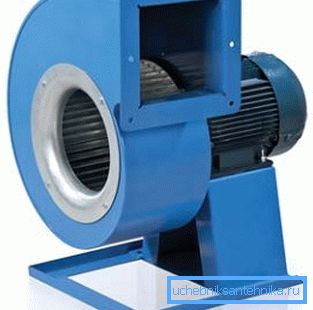

Varie modifiche di VENTS VShCHUN possono essere utilizzate per le esigenze di alimentazione e ventilazione e condizionamento dell'aria nei locali con scopi diversi e hanno una capacità di trasporto aereo fino a 19000 m³/ ora

Tale voluta centrifuga ha un corpo rotante a spirale e una girante, che è montata sull'asse di un motore asincrono trifase. Alloggiamento VSHCHUN in acciaio, che viene successivamente rivestito con polimeri

Qualsiasi modifica implica la possibilità di ruotare la custodia a destra oa sinistra. Ciò consente di unire i condotti dell'aria esistenti con qualsiasi angolazione, ma il passaggio tra la posizione fissa è 45 °.

Inoltre, su diversi modelli, è possibile utilizzare motori asincroni a due tempi oa quattro tempi con rotore esterno e la girante a pale avanti-curve in acciaio zincato. I cuscinetti volventi aumentano la vita operativa dell'unità, le turbine bilanciate in fabbrica riducono significativamente il rumore e il livello di protezione è IP54.

Inoltre, per VSBUN, è possibile regolare la velocità con le proprie mani utilizzando un controller di auto-trasformatore, che è molto conveniente per:

• cambiare stagione;
• condizioni di lavoro;
• locali e così via.

Inoltre, diverse unità di questo tipo possono essere collegate al dispositivo autotrasformatore contemporaneamente, ma la condizione principale deve essere soddisfatta senza errori: la loro potenza totale non deve superare la potenza del trasformatore.

Caratteristiche tecniche VENTS VSHCHUN

Nota. La tabella sopra mostra le caratteristiche tecniche di solo alcune modifiche di VENTS VSHUN.

conclusione

È interessante notare che le lumache di ventilazione possono essere utilizzate non solo per grandi volumi (officine di produzione, edifici pubblici, ecc.), Ma anche per le esigenze domestiche, in particolare per il riscaldamento. Naturalmente, il prezzo delle unità differirà in modo significativo, ma è regolato da un aumento o una diminuzione del potere.
