Cosa sono gli scambiatori di calore per la ventilazione: le

Sostituire l'aria nella stanza quando la differenza di temperatura all'interno e all'esterno è sempre minacciata di disagio, e talvolta anche inaccettabile. Pertanto, la produzione di scambiatori di calore per la ventilazione in alcuni casi è essenziale per creare condizioni civili.

Tali costruzioni possono funzionare dall'elettricità, dall'acqua e dal calore naturale dello strato superiore del suolo, ma il loro costo, che è del tutto naturale, sarà molto diverso l'uno dall'altro. Ora prestiamo attenzione alle opzioni più economiche e la completezza delle informazioni ti mostrerà il video in questo articolo.

Scambiatori di calore

Nota. Scambiatore di calore elettrico, di terra o ad acqua per la ventilazione è progettato per stabilizzare la temperatura dell'aria aspirata. Quindi, passando attraverso un dispositivo riscaldato o raffreddato, il flusso d'aria può essere riscaldato o raffreddato, a seconda delle condizioni di temperatura dell'unità.

differenze

1. Come abbiamo detto, ci sono tre tipi di scambiatori di calore secondo il metodo di mantenimento della loro temperatura:

• elettrico (converte l'elettricità in caldo o freddo);
• acqua (usa la temperatura del liquido refrigerante nell'impianto di riscaldamento o nel generatore d'aria);
• acque sotterranee (utilizza la temperatura naturale dello strato superiore della terra).

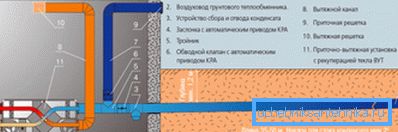

1. Inoltre, le unità sotterranee possono anche essere diverse, cioè canali e canali. Le installazioni di canali implicano un sistema di tubi (condotti) interrati sotto terra attraverso cui passa l'aria di aspirazione.
2. Ma per l'installazione senza tubi, i tubi sono necessari solo per aspirare l'aria dalla superficie e trascinarla nella stanza - il trattamento termico avviene in una nicchia speciale, di solito riempita di ghiaia, ma di più su quella sottostante.

Nota. C'è un altro tipo di scambiatore di calore: è un recuperatore, che in traduzione dal latino significa letteralmente ricevere o restituire. Questa è un'installazione di superficie che utilizza il calore dei gas provenienti dalla stanza. Cioè, l'aria viene a contatto con il flusso espulso attraverso la parete sottile, mantenendo così una temperatura costante.

Sistemi idrici

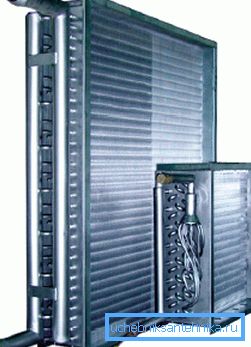

Uno scambiatore di calore ad acqua a due, tre o quattro file per l'aria fresca può essere incorporato nel sistema di fornitura di calore - questo è esattamente come il nostro settore li produce (è possibile che ci siano altre opzioni da qualche parte). Un numero maggiore di file aiuta ad aumentare l'area per il contatto dell'aria di aspirazione con il fluido termovettore (attraverso il muro).

Ma più tubi per l'aria, minore è lo spazio per la trasmissione del liquido refrigerante, quindi, qui è necessario aumentare significativamente le dimensioni del mixer o trovare una via di mezzo.

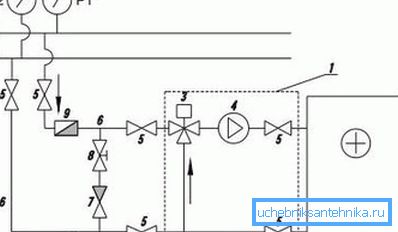

Il problema principale degli scambiatori di calore di questo tipo è l'incapacità di regolare la temperatura dell'aria di aspirazione - è completamente dipendente dal riscaldamento del riscaldatore, ma c'è una via d'uscita. Per poter regolare la temperatura del flusso, installare una valvola a tre vie, che dirige il fluido termovettore lungo un cerchio grande o piccolo.

E può anche generalmente fermarne il movimento con un riscaldamento sufficiente del cerchio grande, come richiesto dalle istruzioni. Cioè, se il sensore indica che la stanza si è riscaldata a sufficienza, il refrigerante viene inviato a un piccolo cerchio, quindi la circolazione continua, sebbene l'area di trasferimento del calore sia praticamente annullata.

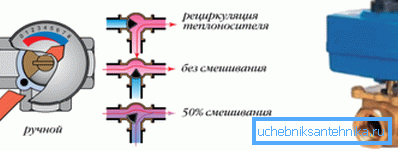

Le gru a tre vie sono:

• meccanico, dove il controllo del flusso di refrigerante viene eseguito manualmente;
• automatico, dove il flusso è diretto da un servo guidato da 220V (il suo prezzo è, ovviamente, molto più alto).

L'ultima opzione consente di impostare una determinata temperatura e la regolazione del riscaldamento avverrà in modalità automatica, mantenendo così non solo la temperatura dell'acqua, ma anche la temperatura dell'aria di aspirazione che passa attraverso il miscelatore.

Sistemi di acque sotterranee (sotterranee)

Finanziariamente vantaggiosa è lo scambiatore di calore a terra per la ventilazione, dal momento che si spendono soldi solo per l'installazione e i materiali, e si ottiene l'energia termica gratuitamente dalle viscere della terra.

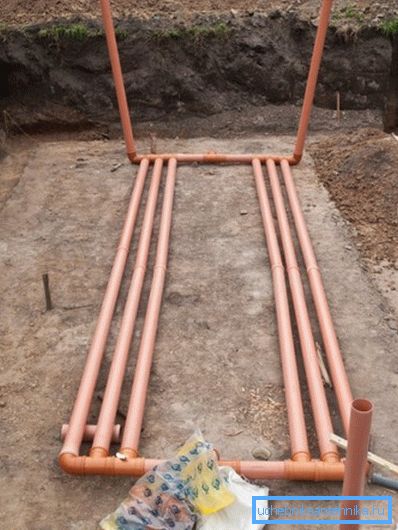

Più spesso per l'installazione di un tale sistema, vengono utilizzati tubi in polivinilcloruro (PVC) con un diametro di 200-250 mm. Sono progettati per la posa di fogne: sono relativamente economici e sono molto comodi da installare grazie alle prese e alle fascette di tenuta. Inoltre, la posa di tubi di scarico in curva non richiede alcun lavoro di saldatura o incollaggio - tali differenze sono possibili a causa dei raccordi (angoli, T, quadrangoli e riduzioni).

Quando si posano tubi nel sottosuolo, è necessario rispettare una certa profondità, che dipende dal livello di congelamento del suolo nella regione. Ad esempio, se nella tua zona il terreno in inverno si blocca a una profondità di un metro, allora sarà caldo mezzo metro più in basso.

Pertanto, l'installazione deve essere eseguita a una profondità di uno e mezzo o due metri, dove la temperatura non scende al di sotto di 10 ° C. È inoltre necessario osservare una pendenza di circa 2 cm / 1m per consentire al flusso di condensa di fluire all'interno.

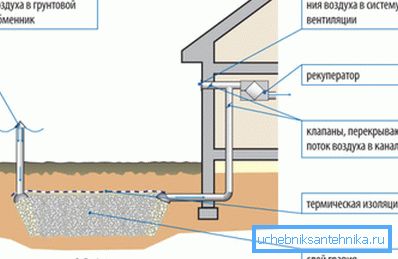

Ma se vuoi installare un tale sistema per la tua casa, puoi farlo diventare una channelless. Cioè, invece di tubi sepolti sotto terra, userai una nicchia piena di macerie, che servirà come luogo per riscaldare l'aria di aspirazione.

Per fare questo, ancora una volta, è necessario conoscere la profondità del congelamento del terreno nella propria regione, in modo che, allontanandosi da esso 0,5-1 m, scavare un pozzo a 3,5-4 m di profondità e da qualche parte a 80 cm di larghezza. Il pozzo è pieno di ghiaia (maggiore è la frazione, migliore è il ricambio d'aria) è esattamente di 3,5-4 metri, e il resto è coperto di terra.

Un tubo verticale è installato per l'aspirazione dell'aria e un altro tubo all'uscita del filtro a pietra viene utilizzato per alimentare la stanza. È interessante notare che la riparazione degli scambiatori di calore di ventilazione di questo tipo non è praticamente necessaria. E se improvvisamente vi è una tale necessità, è più associato alla pulizia o alla sostituzione del tubo di aspirazione, che non è difficile.

conclusione

Come potete vedere, tra tutti i tipi elencati di sistemi di scambio termico, è più semplice costruire un condotto d'aria senza condotto con le proprie mani. Il vantaggio è che filtra il flusso d'aria, ma questo è anche il suo svantaggio, dal momento che il filtro rallenta il flusso.
