Deflettore di ventilazione: dispositivo, principio di

Il deflettore di ventilazione è un dispositivo semplice che consente di aumentare l'efficienza del sistema entro il 20%. Vogliamo parlare del principio di funzionamento, delle caratteristiche e dei tipi di questi dispositivi, nonché di concentrarsi su come montare il deflettore di ventilazione con le proprie mani.

Deflettori di sistemi di ventilazione

Dispositivo e principio di funzionamento

Prima di tutto, è necessario capire che cosa è un deflettore nella ventilazione, dal momento che l'ambito influenza fortemente il design del dispositivo. Nei sistemi di alimentazione e scarico della ventilazione naturale, il deflettore è installato sulla parte superiore del canale di scarico per aumentare la spinta creando una regione di pressione ridotta.

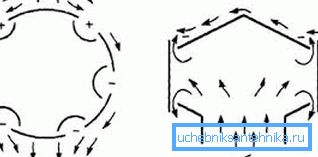

Il principio di funzionamento del dispositivo si basa sulla legge di Bernoulli, una delle cui conseguenze è l'effetto della diluizione dell'aria in un flusso con una sezione trasversale variabile. Maggiore è la portata, maggiore è la perdita di carico.

Fai attenzione! Quindi, vediamo che a causa dell'energia del vento che soffia il tubo, si crea un vuoto relativo nella zona della sua punta, che fa sì che le masse d'aria all'interno del tubo siano rivolte verso l'alto, creando una spinta aggiuntiva.

Se consideriamo il dispositivo deflettore di ventilazione, vedremo diverse parti principali (variante TsAGI):

1. diffusore. È un pezzo di tubo a forma di tronco di cono, che è portato da un lato stretto sul tubo. Aumenta la pressione nel tubo in punta, quindi aumenta la differenza di pressione e l'attività di espulsione dell'aria di scarico dal flusso del vento;
2. Ombrello o cappello. Serve a proteggere il canale da precipitazioni, detriti e altri oggetti estranei;
3. Cilindro o alloggiamento esterno. Taglia il flusso del vento, creando all'interno dell'area di bassa pressione.

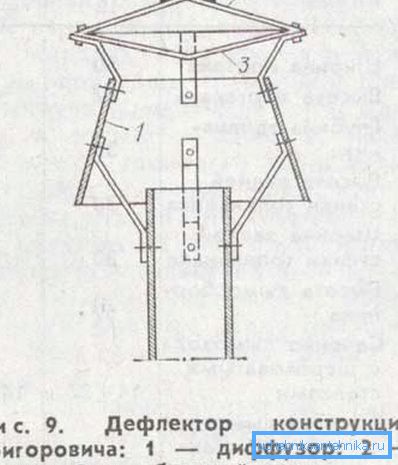

Nella versione della costruzione di Grigorovich vedremo un'immagine leggermente diversa.

La struttura del dispositivo include i seguenti nodi:

1. diffusore. Qui vediamo lo stesso cono troncato, ma indossato sul tubo con un lato largo, e la sezione di questo lato supera la sezione della punta. Questo dettaglio è anche chiamato "vetro", nel qual caso la testa del tubo sarà il "vetro inferiore";
2. Ombrello o cappello. Esegue una funzione protettiva, come nell'esempio precedente;
3. Cono inverso. È installato sotto il cofano con la parte superiore rivolta verso il basso e serve a prevenire l'accumulo di aria sotto l'ombrellone, oltre a creare, insieme al diffusore, un flusso affusolato del vento sul cappuccio terminale.

Fai attenzione! Nella variante Grigorovich, vediamo che l'espulsione avviene in due direzioni: nella direzione del cono inverso e nella direzione del lato largo del diffusore. La portata sotto un cono inverso aumenta a causa del restringimento del canale, che porta ad un aumento della differenza di pressione.

specie

La selezione di una presa d'aria per la ventilazione dovrebbe essere basata sulle varietà disponibili liberamente e sulle condizioni meteorologiche nella vostra zona.

Considera i modelli più comuni:

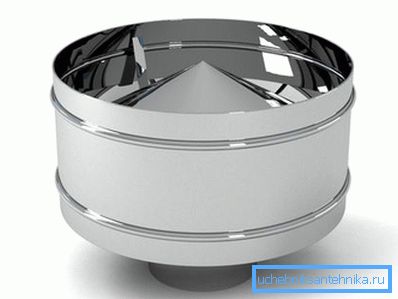

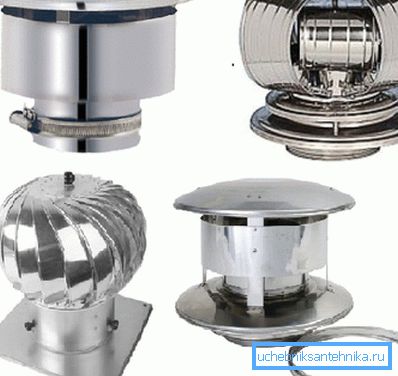

• Il design dell'Istituto aeronautico centrale (TsAGI) è una delle varietà più popolari. Le caratteristiche di progettazione che abbiamo discusso in precedenza;
• Modello Grigorovich. Questo è forse il tipo più comune di deflettore nel nostro paese e all'estero. Il design è anche discusso nel capitolo precedente;
• Astato design della piastra aperta. Anche molto comune e popolare grazie al semplice dispositivo e al lavoro efficiente;
• Modelli rotanti. Sono dispositivi complessi con una parte rotante e un sistema speciale di lame che supportano questa rotazione. Una caratteristica distintiva è maggiore prezzo ed efficienza;

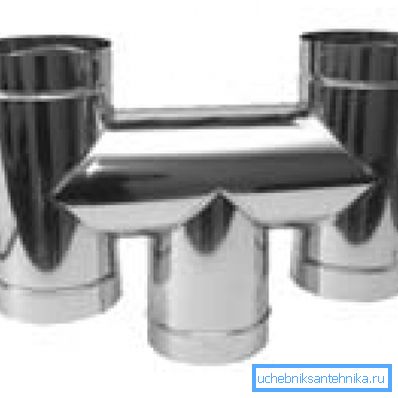

• Modelli a forma di H Si distinguono per la presenza di due deflettori contemporaneamente su una punta;
• Deflettori, banderuole. Sono ugelli rotanti con una chiglia, che trasforma la struttura nella direzione del vento in modo che i suoi flussi cadano nel sistema di fori e lame, causando l'effetto di espulsione del gas dal condotto.

Fai attenzione! Di norma, il tubo di scarico viene visualizzato sul tetto. Ciò crea una differenza nei valori gravitazionali della pressione dell'aria e consente anche di installare il deflettore in uno spazio aperto al vento.

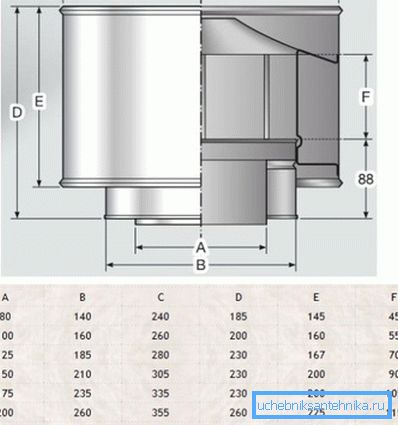

Oltre al concetto dell'apparato, avremo bisogno delle dimensioni delle sezioni trasversali dei canali e dei cilindri o del loro rapporto. Il calcolo del deflettore per la ventilazione viene effettuato sulla base di questi rapporti o viene eseguito da zero per un dispositivo specifico.

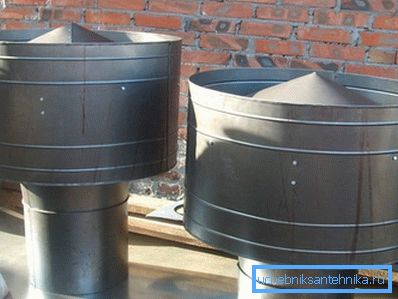

Se parliamo di materiali, nella maggior parte dei casi tutti i modelli sono fatti di due tipi di materie prime: metallo o plastica. I più comunemente usati sono acciaio zincato, stagno, acciaio inossidabile e alluminio.

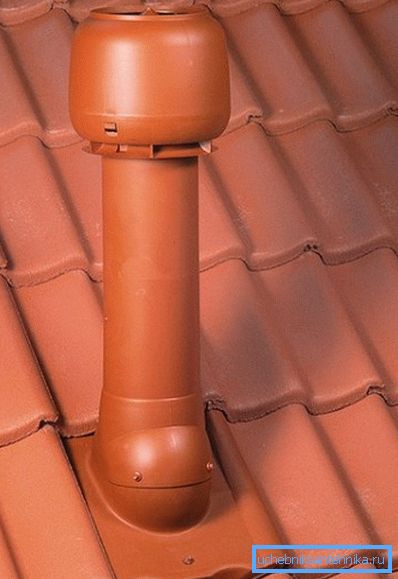

La presa d'aria in plastica ha un costo inferiore, una varietà di colori, ma ha paura delle alte temperature e rapidamente va in rovina.

montaggio

Per chi ha acquistato il deflettore, le nostre istruzioni di installazione:

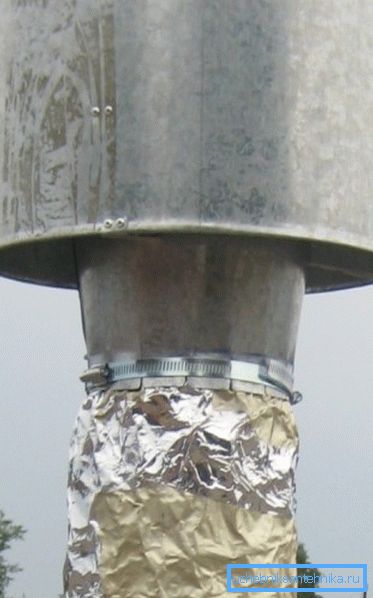

1. Nella maggior parte dei modelli, il dispositivo ha un ugello inferiore, che viene indossato sul tubo e fissato con morsetti, bulloni o rivetti. Clamp - il modo più semplice per montare;

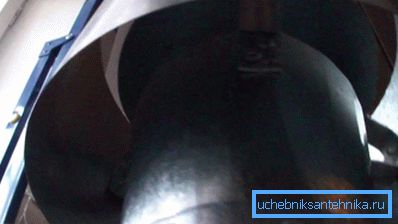

1. Il diffusore al tubo inferiore è fissato alle staffe con una connessione filettata. Solitamente, queste sono 3 o 4 staffe, che sono fissate all'estremità dell'ugello con i dadi, e le estremità opposte delle staffe divergenti sono inserite nei fori sul diffusore e sono anche fissate con dadi;

1. Nella parte superiore del diffusore alloggiare la cremagliera montata per il tappo. Questi possono essere staffe a vite o piastre imbullonate. Un cappuccio con o senza un cono inverso è collegato ai messaggi.

Fai attenzione! Il diametro dell'ombrello deve superare il diametro dell'uscita del diffusore, altrimenti la pioggia obliqua cadrà all'interno del canale.

conclusione

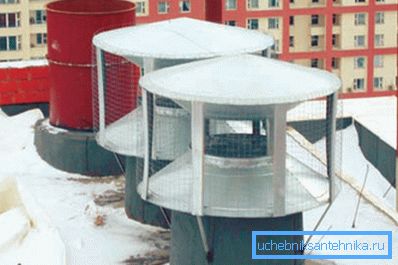

L'uso di deflettori consente di aumentare la ventilazione del tiraggio e proteggerlo dal blocco del vento. È anche possibile aumentare l'efficienza complessiva del sistema e proteggerlo dalla spinta inversa.

Il video in questo articolo ti aiuterà a capire meglio le regole del dispositivo e l'installazione di questo design.
