Diversi tipi e dimensioni di griglie di ventilazione
La maggior parte dei dispositivi per lo scambio di aria naturale e forzata non è priva di protezione da elementi estranei che entrano nei canali, di norma si tratta di una griglia di ventilazione di 100x100 mm, 200200 mm o di altre dimensioni, che può essere realizzata con materiali diversi.
Le taglie, prima di tutto, dipendono dalla sezione del canale dell'aria, ma spesso scegliamo il materiale da noi stessi, anche se in alcuni casi ci sono istruzioni severe su questo argomento. Ora diremo di più su tali elementi ausiliari e mostreremo il video in questo articolo per chiarezza.
grigliati
Nota. Dispositivi di protezione, come una griglia di ventilazione 150 x 150 o di grandi dimensioni, sono montati sulle finestre di ventilazione per impedire l'ingresso di elementi estranei in entrambe le direzioni. La maggior parte di loro sono dotati di zanzariere che proteggono la stanza dall'ingresso degli insetti attraverso i condotti di ventilazione.
Per quali tipi e tipi di ventilazione sono richiesti?
- Prima di tutto, dovresti sapere che le griglie protettive, come tali, non sono necessarie per tutti i tipi di ventilazione e le relative apparecchiature, ma prima vedremo quale tipo di ventilazione è possibile.
- Se la circolazione dell'aria avviene unilateralmente, significa un sistema di alimentazione o di scarico, sebbene sia possibile anche una doppia variante, in cui è possibile l'alimentazione e l'impianto di scarico.
- Inoltre, il flusso d'aria può muoversi in modo naturale o sotto sforzo (meccanicamente), per il quale viene utilizzata una varietà di tipi di elettroventole - assiali e radiali.
- Inoltre, i sistemi di ventilazione sono di uso generale e locale: per lo scopo locale, le griglie, di regola, non vengono utilizzate e se è necessaria una sorta di barriera protettiva, di solito viene utilizzata una zanzariera in plastica o metallo.
- Inoltre, una griglia di ventilazione di 600 per 600, ma anche più spesso di forma rettangolare è necessaria per la circolazione di aria calda nei caminetti. Qui, il riscaldamento dell'aria per convezione avviene e viene installato tra la sala del camino e il condotto del convettore. Tali griglie sono installate sia dal basso che dall'alto, cioè all'ingresso e all'uscita del flusso d'aria.
- Inoltre, nella ventilazione degli scarichi in ambienti con soffitti alti, vengono utilizzati i cosiddetti anemostati, che sono il punto finale della distribuzione del flusso d'aria.
materiale

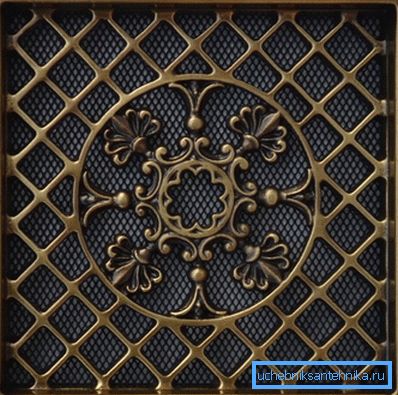

Se parliamo di qualità, per scopi decorativi usiamo solitamente metalli non ferrosi - rame e alluminio, anche se questo viene fatto più spesso dall'alluminio, perché oltre all'ornamento traforato, questo materiale rende le griglie a una e due file, regolabili e non regolate con tapparelle.
La domanda di questo metallo per la produzione di tali prodotti dipende direttamente dalle sue qualità anti-corrosione, dal basso peso specifico e dalla facilità di lavorazione. Naturalmente, puoi anche trovare un ornamento traforato in ghisa, ma questo si applica più ai prodotti rari ed è estremamente raro nel nostro tempo.
Per i locali industriali e gli edifici pubblici, è anche molto più pratico usare acciaio e alluminio, e il ruolo principale qui è giocato non dal costo del materiale, ma dalla sua forza. Ad esempio, una griglia di ventilazione di 600x600 mm in plastica si affloscia e, se è impostata a livello di crescita umana, può essere semplicemente rotta per negligenza.

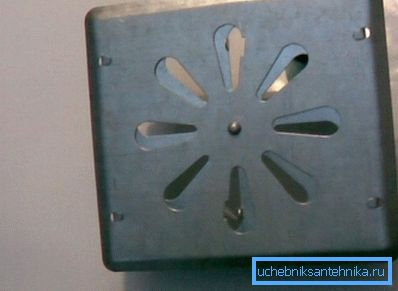

Non solo i bui sono soggetti a regolazione, ma anche i dispositivi con un chiavistello, quindi nella foto in alto si vede solo un prodotto realizzato in lamiera di acciaio zincato - è più spesso utilizzato per l'installazione dall'esterno dell'edificio, anche se capita che l'installazione sia appropriata e all'interno c'è un ripostiglio, locali di utilità e industriali.
Inoltre, per la decorazione decorativa, le griglie di ventilazione traforate in gesso o legno sembrano molto buone. Naturalmente, è impossibile per loro regolare l'intensità del flusso d'aria, ma per un sistema di alimentazione e scarico sono eccellenti.

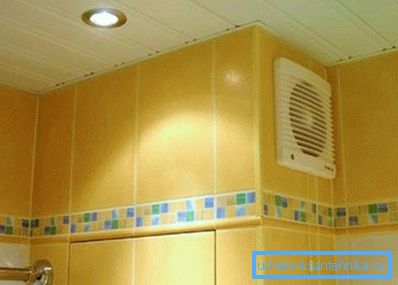

Certo, la plastica è più spesso usata per scopi domestici, ed è quello che vediamo più spesso nelle finestre di scarico di bagni e servizi igienici, piccoli negozi di uffici, sale studio e così via. Di norma, tali prodotti sono realizzati sotto forma di un telaio rigido con persiane mobili (regolabili) e più spesso fisse, sebbene sia possibile incontrare la costruzione con un ammortizzatore regolabile, solo la forma del prodotto sarà rotonda qui.
dimensioni
Forme geometriche, colori e dimensioni dei prodotti, che sono discussi in questo articolo, possono essere completamente diversi gli uni dagli altri. Oltre al quadrato e al rettangolo, puoi trovare spesso un cerchio, e un po 'meno spesso un ottagono, un ovale, un semiovale e talvolta persino un triangolo. Qui sotto puoi vedere una tabella con le misure più popolari per griglie in alluminio con feritoie della serie VP-NN.
Verticale (mm) | Orizzontale (mm) | |||||||||||
100 | 150 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | ||
Prezzo (strofinare)? | ||||||||||||
100 | 232 | 266 | 286 | 331 | 372 | 433 | 486 | 560 | 599 | 640 | 703 | |
150 | 320 | 359 | 398 | 486 | 572 | 650 | 738 | 824 | 902 | 989 | 1067 | |
200 | 349 | 395 | 448 | 539 | 639 | 729 | 829 | 930 | 1020 | 1120 | 1212 | |
250 | 438 | 496 | 552 | 666 | 794 | 908 | 1032 | 1158 | 1274 | 1400 | 1515 | |
300 | 467 | 531 | 594 | 750 | 861 | 988 | 1124 | 1265 | 1391 | 1533 | 1659 | |
350 | 660 | 729 | 798 | 937 | 1092 | 1231 | 1370 | 1525 | 1664 | 1819 | 1958 | |
400 | 857 | 937 | 1019 | 1182 | 1364 | 1526 | 1689 | 1870 | 2034 | 2215 | 2377 | |
450 | 1049 | 1050 | 1138 | 1312 | 1508 | 1684 | 1859 | 2053 | 2228 | 2424 | 2599 | |
500 | 1141 | 1256 | 1371 | 1601 | 1853 | 2084 | 2312 | 2565 | 2796 | 3047 | 3278 | |
550 | 1275 | 1412 | 1551 | 1829 | 2134 | 2411 | 2689 | 2992 | 3272 | 3337 | 3540 |
La tabella dei parametri geometrici e dei prezzi in rubli
Nota. In questa tabella si vedono i parametri geometrici dei reticoli nell'estrema sinistra verticale e nella parte superiore orizzontale. Il fatto che tra loro (la maggior parte del tavolo) è il costo approssimativo per il 2014 in rubli.
diffusori
Gli anemostati sono utilizzati per la ventilazione di aspirazione, scarico e aspirazione-scarico e spesso hanno una forma rotonda con un diametro di 100-125 mm, anche se, come potete vedere, guardando la foto in alto, può essere un quadrato.
Tali dispositivi sono in grado di regolare l'intensità del flusso d'aria ed è installato sulla finestra del canale sia sul soffitto che sulla parete. Di norma, l'istruzione consente l'uso di anemostati in ambienti fino a 4 m di altezza - con soffitti più alti saranno inefficaci.
caminetti

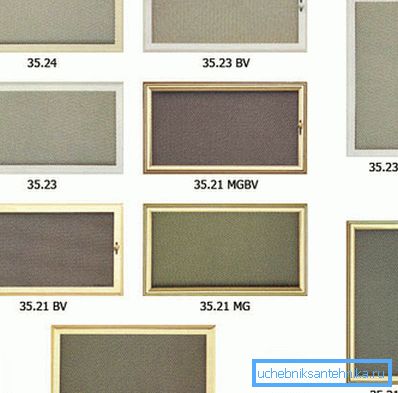

In ogni caso, quando si sceglie un dispositivo simile per il caminetto, si dovrà prestare attenzione alle dimensioni. Inoltre, in primo piano qui non è solo il perimetro esterno, ma anche l'area effettiva dei fori, anche se questi ultimi parametri, ovviamente, non sono indicati nei documenti di accompagnamento.
Ma non sarà difficile per te prendere queste letture da solo usando il più comune nastro metrico. Se si conosce l'area della sezione trasversale dei fori, è possibile seguire le raccomandazioni dell'azienda per la produzione e l'installazione di caminetti.
conclusione
Di norma, le caratteristiche di progettazione delle griglie di ventilazione sono piuttosto semplici e puoi sempre installarne una con le tue mani. Ma il punto non è solo nell'installazione: dovrai anche scegliere le giuste dimensioni, il materiale perfettamente adatto, lo stato di regolazione, una certa forma e design che si adatta meglio a questo oggetto.
