Elementi di fissaggio per la ventilazione: tipi e metodi

Organizzando il sistema di ventilazione delle stanze in una casa o in un appartamento, possiamo usare tre opzioni per i condotti dell'aria: rigide, semi-flessibili e flessibili. Sono fatti di metallo, plastica e polimeri. Per il montaggio a parete o soffitto, sono stati sviluppati speciali elementi di fissaggio per la ventilazione, che saranno il nostro articolo oggi.

Inoltre, mostreremo un chiaro esempio di come tutto ciò dovrebbe accadere.

Fissaggio del condotto

I canali di ventilazione possono essere fissati in diversi modi sul piano orizzontale e verticale. Molto raramente sono installati in una posizione inclinata.

Per il fissaggio utilizzare elementi di fissaggio speciali. I metodi di installazione dipendono dalla forma e dalle dimensioni del canale dell'aria.

orizzontale

Quando si installano canali di ventilazione su pareti o colonne in mattoni (cemento armato), le staffe metalliche vengono utilizzate sotto forma di quadrato. Sono incorporati nella superficie utilizzando i rivestimenti angolari.

Le staffe sulla parte sporgente hanno un'apertura per la sospensione del canale dell'aria.

Le dimensioni della plancia che emerge dalla parete e la lunghezza della sua inclusione nella superficie dipendono dalle dimensioni del condotto.

1. I canali di ventilazione sono collegati alla colonna di cemento armato con angoli, montanti, fazzoletti di lamiera. Una piastra di acciaio è attaccata alla colonna con i tasselli, dopo di che un angolo e un montante dovrebbero essere avvitati su di esso.
2. Il condotto dell'aria è fissato al pannello di cemento con l'aiuto di staffe, alla colonna di metallo con morsetti e traverse.
3. I tubi dell'aria sono fissati alle travi a I con staffe in acciaio o strisce di ferro.

verticale

Un canale d'aria circolare in sezione trasversale fino a 1 m è fissato a un muro di mattoni con l'aiuto di un supporto costituito da:

• console in metallo;
• rivestimenti speciali;
• morsetti - da acciaio e dall'angolo.

I condotti dell'aria rotondi sono collegati a una colonna di cemento armato con una staffa costituita da console saldate a una piastra metallica e 2 mezzi morsetti. Questi ultimi sono imbullonati dopo che l'assemblaggio del condotto di ventilazione è completato.

Suggerimento: quando non è possibile fissare la ventilazione su una parete o un pilastro, può essere installato utilizzando il tetto.

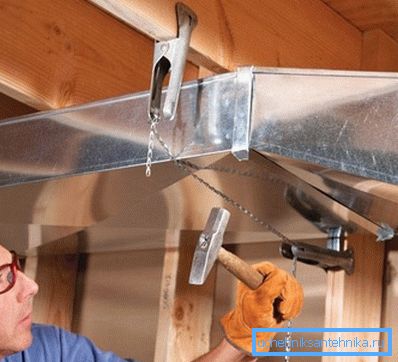

Installazione di ventilazione

Le istruzioni seguenti ti diranno come fare tutto correttamente:

Suggerimento: quando è necessario installare la ventilazione sotto il controsoffitto, agganciare i collegamenti del condotto dell'aria prima di installarlo, quindi montare i distributori d'aria per il montaggio del controsoffitto.

Metodi di fissaggio dei condotti dell'aria

L'installazione della ventilazione può essere effettuata come segue:

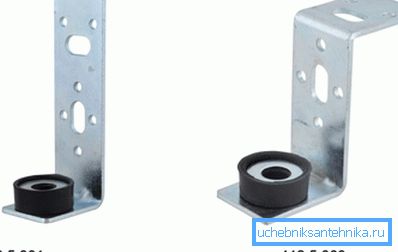

1. Applica la staffa a forma di L, il cui prezzo è abbastanza conveniente. Attaccare elementi del condotto dell'aria ad esso con viti o viti.
2. È possibile fissare un condotto dell'aria rettangolare con viti o viti usando una staffa a forma di Z.
3. Montaggio con borchie e profili:

• la ventilazione dovrebbe appoggiarsi alla traversa;
• le parti filettate riducono lo spostamento laterale.

Utilizzare spesso un profilo in gomma, fornendo inoltre isolamento acustico del canale dell'aria.

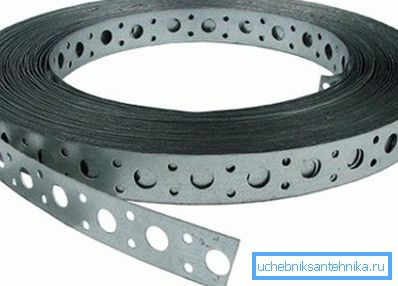

1. Per il fissaggio di tubi di sezione circolare è possibile utilizzare un nastro perforato. Questo dovrebbe essere fatto con l'aiuto di un cappio o di un fissaggio alla vite nelle aree di impegno. Lo svantaggio di questo metodo è che non c'è rigidità necessaria.

Suggerimento: per tubi con diametro inferiore a 200 mm, è possibile ridurre il livello di rumore del canale dell'aria, se si utilizza anche un morsetto contemporaneamente al nastro perforato.

1. Utilizzare per montare borchie e morsetto.
2. A volte è possibile utilizzare un'ancora di espansione in ottone, che deve essere inserita in un foro preimpostato e stringere il prigioniero.

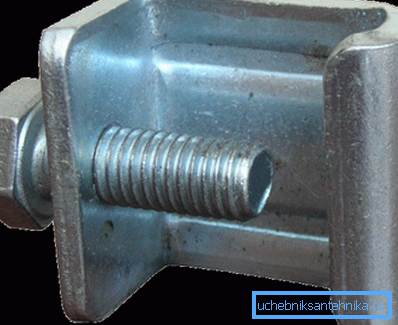

Suggerimento: se non è possibile fissare i condotti al soffitto, utilizzare per l'installazione una trave metallica con un morsetto, con un perno attaccato ad esso.

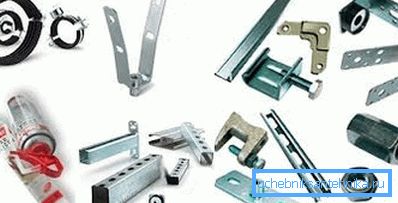

Applicare i seguenti elementi di fissaggio per ventilazione, materiali e attrezzature:

• staffe di varie forme;
• profili;
• traversa;

• borchie;
• nastro perforato;
• fascette stringitubo;
• morsetti;
• dispositivi di sollevamento;
• angoli in acciaio;
• lamiera;
• doghe metalliche.

conclusione

L'installazione affidabile del sistema di ventilazione può garantire solo i dispositivi di fissaggio corretti. Per fare questo, utilizzare una varietà di dispositivi, parti e materiali. Questo articolo descrive in dettaglio come dovrebbero essere usati tutti, se necessario.

Il video in questo articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
