Griglie di ventilazione - tipi, materiali e come scegliere

05-01-2018
Ventilazione

Se si pensa che le griglie di ventilazione siano necessarie solo per la decorazione, è errato. Questi elementi giocano un ruolo importante nel determinare la direzione del flusso d'aria, la sua intensità, il comfort di vita e l'efficienza del sistema di ventilazione. La griglia è anche un elemento importante del sistema di protezione antincendio, pertanto, durante l'installazione, è necessario tenere conto delle norme e dei requisiti di sicurezza antincendio.

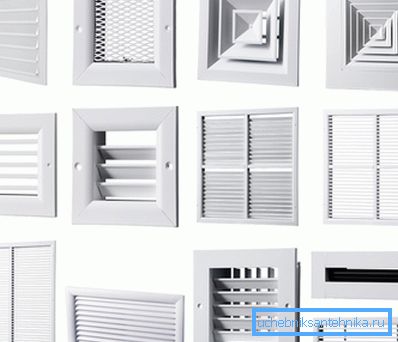

Nella foto - vari tipi di griglie di ventilazione

Oggi, il nostro obiettivo è quello di aiutarti a imparare come selezionare correttamente la griglia di ventilazione per il tuo sistema di ventilazione dai molti presenti sul mercato. Imparerai le loro caratteristiche e le regole di installazione.

tipi

Le varie opzioni offerte dai produttori possono essere facilmente suddivise in tre categorie, a seconda della loro posizione:

esterno
  1. Installa dal lato della strada della casa.
  2. Utilizzato per coprire i condotti dell'aria da cadute in essi di precipitazioni, fogliame, uccelli e piccoli roditori (modelli con una griglia).
  3. Sono prodotti più spesso da leghe di alluminio.
  4. I ciechi che sono stabiliti sotto un angolo necessario possono essere equipaggiati.
  5. Ci sono modelli che sono protetti dalla funzione di riscaldamento del ghiaccio.
  6. L'istruzione raccomanda che le griglie di ventilazione esterne siano fissate a potenti bulloni e tasselli.
interno
  1. Montato all'interno.
  2. Sono fatti di legno o plastica, in quanto non sono esposti agli effetti del tempo, così come le incursioni dei roditori.
  3. Il criterio di selezione principale è la facilità di installazione e design corrispondenti agli interni.
  4. Possono avere feritoie regolabili che servono per dirigere l'aria e regolare l'intensità del flusso.
  5. Ci sono modelli in cui viene rimossa la parte centrale per facilitare la pulizia del condotto.

Questa categoria comprende anche griglie di convezione utilizzate per la ventilazione e l'aria condizionata.

  1. Si distinguono per una piccola distanza tra i piatti, che lo trasforma in un interessante oggetto di interior design.
  2. Il profilo è solitamente in alluminio, le doghe sono fissate ad un angolo fisso di 45 °.
  3. La griglia non è quasi stata utilizzata.
  4. Le griglie di ventilazione esclusive, realizzate su ordinazione con l'aiuto del taglio laser, sono diventate molto diffuse. Realizzali dal legno o da una sottile lastra di metallo.
l'overflow
  1. Necessario per il libero movimento delle masse d'aria da una stanza all'altra.
  2. Installare nella parte inferiore del muro o delle porte.
  3. Di solito il profilo è di plastica.
  4. Per preservare l'isolamento acustico dei locali vengono installati con tapparelle che si sovrappongono l'un l'altro.
  5. Una ventola di sfiato correttamente selezionata fornisce isolamento dei locali senza disturbare il movimento dell'aria.
  6. La produzione di questo tipo di prodotti è semplice, quindi il loro prezzo è conveniente.

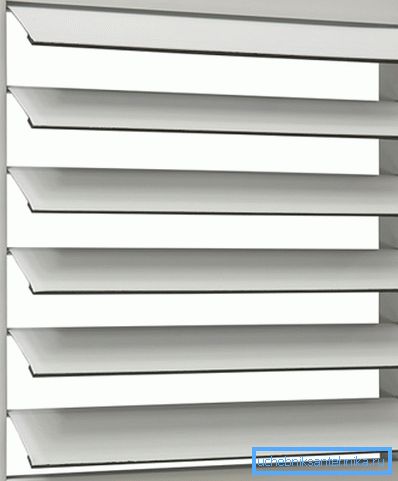

Griglie di inerzia per sistemi di alimentazione e ventilazione

materiale

Per la fabbricazione di griglie di ventilazione utilizzate:

  • plastica;
  • alluminio;
  • acciaio;
  • un albero

installazione

Diamo un'occhiata più da vicino dove è possibile installare cosa:

  1. Il legno può essere installato solo in ambienti con umidità normale. Il loro costo è piuttosto costoso, inoltre i prodotti richiedono un trattamento speciale con antisettici, altrimenti perdono il loro effetto decorativo.
Prodotti in legno tondi per bagni

Tipicamente, un tale reticolo impostato in saune, preselezionato per il flusso d'aria. Le griglie di ventilazione decorative sono realizzate su ordinazione da razze di valore e il disegno è selezionato dal designer.

Questi prodotti sono incorporati o in testa, sono fissati con le proprie mani con bulloni con tappi decorativi o viti.

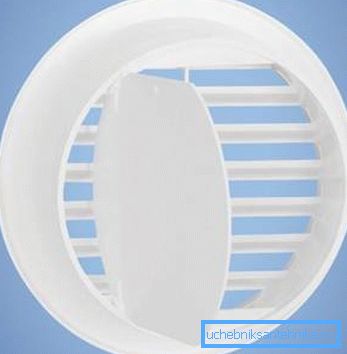

Griglia di ventilazione in plastica con valvola di non ritorno
  1. Le griglie di ventilazione in plastica sono molto più economiche e resistenti all'umidità elevata, alle sostanze chimiche e alle temperature, non si deformano né si arrugginiscono.. La gamma di dimensioni va da 150x150 mm a 300x300 mm, la forma è rettangolare, quadrata e rotonda.

I produttori forniscono prodotti con una rete sottile, che impedisce alla polvere e agli insetti di entrare nella stanza. La griglia è fissata al telaio di montaggio o tramite viti autofilettanti attraverso i fori dell'alloggiamento.

Il loro colore è solitamente bianco, ma ci sono modelli e "sotto l'albero", oltre a diverse sfumature. Lo svantaggio è che diventa giallo o si sbiadisce nel tempo e si graffia.

  1. L'alluminio è più costoso della plastica. I prodotti sono resistenti, hanno un peso ridotto, sono resistenti alla corrosione e sopportano l'impatto di fattori esterni. Hanno dimostrato la loro praticità, quindi nella costruzione moderna sono molto richiesti.

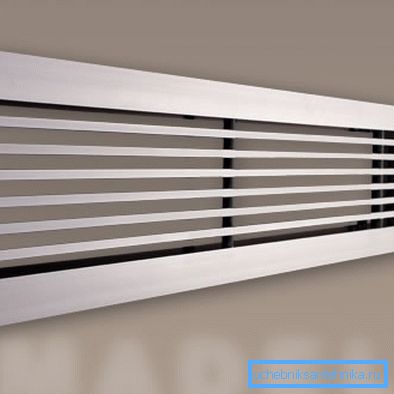

Griglie d'aria scanalate in alluminio

La dimensione ottimale è 150 mm x 150 mm. Per condotti di grandi dimensioni consigliamo l'uso di prodotti in acciaio. Inoltre, sarà necessario aumentare la resistenza quando si usano potenti impianti di aria che sono in grado di piegare piastre di alluminio di grigliati standard.

Suggerimento: se necessario, utilizzare prodotti extra resistenti con un profilo a forma di lettera latina S, che sono paragonabili per rigidità alle strutture in acciaio.

In condizioni di produzione, sono verniciati con il metodo a polvere.

  1. Le griglie di ventilazione in acciaio sono molto più alte dell'alluminio in termini di costi, sono anche più pesanti, ma più resistenti.. Spesso vengono fatti per singoli ordini e la saldatura di tende viene eseguita manualmente.

Suggerimento: per l'installazione di griglie di ventilazione in acciaio preparare elementi di fissaggio di resistenza speciale.

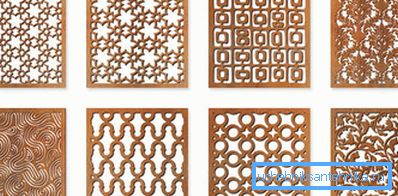

Griglie quadrate in metallo

Selezioniamo il reticolo per la ventilazione

Di solito i parametri di base devono essere specificati nel progetto nel sistema di ventilazione. Più spesso, la selezione viene effettuata utilizzando nomogrammi. I parametri principali nella progettazione di sistemi di grandi dimensioni sono la portata e la portata d'aria. Le griglie di ventilazione con un regolatore, solitamente in alluminio, sono realizzate su ordinazione.

Oltre ai requisiti tecnici per i distributori d'aria ci sono estetici.

Di seguito descriviamo brevemente i criteri per la scelta della griglia di ventilazione:

  • sito di installazione (all'esterno dell'edificio, all'interno) e caratteristiche di installazione (quali elementi di fissaggio sono necessari);
  • dove nella stanza sarà installato - sul muro, sul soffitto, sulla porta o sul pavimento;
  • la dimensione del canale o del foro dell'aria che deve essere coperto;
  • caratteristiche aerodinamiche e di rumore del prodotto;
  • lettera di vettura o metodo di installazione integrato;
  • se è necessaria la regolazione della posizione dei bui;
  • la necessità di installare una maglia fine;
  • facilità di funzionamento e manutenzione;
  • colore.

Suggerimento: nella scelta delle griglie di ventilazione regolabili si deve tenere conto del flusso d'aria.

Cosa cercare quando si sceglie

In una casa di campagna a 200 m2 oppure nell'appartamento il proprietario stesso può scegliere il distributore d'aria giusto. Se è necessario fornire impianti industriali su larga scala con lo scambio d'aria, solo gli specialisti dovrebbero occuparsene.

conclusione

Nel sistema di ventilazione non ci sono elementi non necessari che non portano un determinato carico. Pertanto, quando si scelgono le griglie di ventilazione, è necessario seguire le regole e i requisiti, inclusa la sicurezza antincendio.

Il video in questo articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
