La ventilazione della cantina in dettaglio: dal calcolo alle

Ogni residente estivo che si rispetti, prima o poi, acquisisce necessariamente una cantina. A volte viene assegnato un seminterrato in casa, ma più spesso si tratta di un edificio indipendente, sepolto nel terreno. E se in casa il movimento delle masse d'aria può essere assicurato semplicemente aprendo il telaio della finestra, quindi in cantina per risolvere il problema in questo modo non funzionerà. Dobbiamo progettare e installare condotti d'aria, fortunatamente, la ventilazione della cantina con le proprie mani non è particolarmente complessa.

Hai davvero bisogno di ventilazione?

A prima vista, il seminterrato può fare a meno di un sistema di ventilazione separato, perché questa stanza è non residenziale ed è utilizzata principalmente per la conservazione e la conservazione delle colture. Il prezzo di un atteggiamento così frivolo nei confronti di questo problema può essere molto alto.

La mancanza di ventilazione (o errori nel suo design) è garantita per portare a un odore sgradevole e una sensazione generale di disagio nella stanza, ma questo è solo la metà del problema. La principale conseguenza sarà l'aspetto di muffa e alta umidità.

Il sistema di ventilazione mal concepito della cantina è garantito per condurre al deterioramento delle verdure e della frutta che sono stati immagazzinati in esso. Potrebbe anche essere compromessa la conservazione: le coperture metalliche si arrugginiscono rapidamente. Quindi mantenere un microclima costante è vitale.

Tipi di sistemi di ventilazione

Tutti i tipi di ventilazione possono essere suddivisi in 2 gruppi:

• naturale - mentre la circolazione delle masse d'aria è dovuta alla differenza di pressione all'uscita e all'ingresso del gasdotto;

• obbligatorio - In tali sistemi, i ventilatori vengono utilizzati per forzare l'aria nella stanza e la sua uscita.

In ciascuno di questi gruppi possono essere suddivisi in sottogruppi.

Quindi, nei sistemi di alimentazione e ventilazione (a circolazione naturale) emettono:

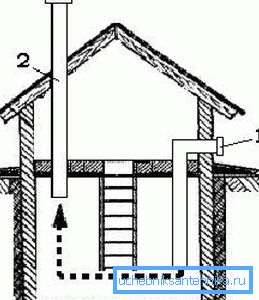

• Schema a 2 tubi. In questo caso vengono utilizzate 2 condotte separate: una viene fornita e l'altra è di scarico;
• con la 1a pipa. La ventilazione in una cantina monotubo è molto meno efficiente di una controparte a 2 tubi, quindi può essere utilizzata solo per la ventilazione di piccole stanze.

Fai attenzione! Nella ventilazione monotubo, lo spazio interno del condotto è diviso da una partizione in due. Quindi, in senso stretto, i tubi sono ancora 2, sono solo in 1 caso.

Per quanto riguarda i sistemi di ventilazione forzata, possiamo distinguere:

• sistemi che utilizzano una ventola per forzare / rimuovere l'aria da una stanza;

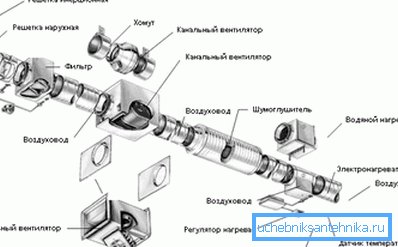

• sistemi di climatizzazione completamente automatizzati. Controllano contemporaneamente l'umidità e la temperatura nella stanza. Sono utilizzati principalmente in cantine vinicole, solo in questo caso, il costo di installazione di un tale sistema di ventilazione può essere considerato giustificato.

Sistema di ventilazione del dispositivo sottigliezza

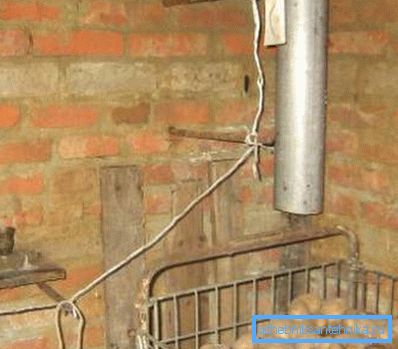

Per quanto riguarda come eseguire correttamente la ventilazione in cantina, possiamo raccomandare di iniziare con il calcolo. Abbastanza spesso, questo stadio viene ignorato, di conseguenza, è possibile che la sezione selezionata del tubo non sia semplicemente in grado di fornire lo scambio d'aria richiesto. Il resto della tecnologia di installazione è ridotto all'installazione di 2 tubi verticali e alla verifica delle prestazioni della ventilazione.

Semplice calcolo della ventilazione

A questo punto è necessario, dato il volume d'aria nella stanza e la velocità del movimento dell'aria, determinare le dimensioni della sezione del condotto.

Le istruzioni per eseguire calcoli si presentano così:

1. Determinato dal flusso d'aria di progetto, che passerà attraverso il condotto.

L = V • K,

in questa formula, L è il volume d'aria, m³/ ora;

V - volume della stanza, m³. Ad esempio, imposta il volume su 20 m³;

K - mostra quante volte l'ora dovrebbe cambiare completamente l'aria nella stanza (presa entro 1 ... 4).

Fai attenzione! Una corretta ventilazione non dovrebbe asciugare frutta e verdura. Pertanto, quando si calcola K, non è necessario prendere troppo grande.

Nell'esempio, L = 20 • 2 = 40 m³/ ora, cioè, in un'ora il tubo dovrebbe fornire un afflusso di questo volume d'aria.

1. Determinato dall'area della sezione trasversale del condotto richiesta dalla formula

F = L / (S • 3600),

dove F è l'area del tubo, m²;

S - velocità dell'aria, consentita nel raggio di 1,0-1,5 m / s.

Per l'esempio preso in considerazione, abbiamo bisogno di F = 40 / (1,0 • 3600) = 0,0111 m².

1. A seconda della sezione utilizzata, vengono determinate le dimensioni del tubo. Se l'esempio utilizzava una sezione quadrata, il lato della condotta sarebbe A = v0,0111 = 0,106 m? 11,0 cm Se si prevede di utilizzare tubi tondi, il loro diametro sarà d = 2 • v (F /?) = 2 • v (0,0111 / 3,14) = 0,119 m? 12,0 cm

Caratteristiche dell'installazione di tubi per la ventilazione di scarico

Se la ventilazione della cantina sotto la casa è organizzata secondo uno schema a 2 tubi, per questo è possibile utilizzare sia normali tubi in PVC che un condotto d'aria fatto in casa da semplici pannelli spessi accuratamente montati l'uno sull'altro.

Fai attenzione! Gli spazi tra le singole schede ridurranno seriamente l'efficacia della ventilazione. Per una maggiore tenuta dall'interno, la superficie del condotto è rivestita con bitume fuso o semplicemente verniciata in più strati.

Come già notato, la circolazione dell'aria si verificherà a causa della differenza di temperatura e densità dell'aria all'esterno e all'interno, quindi i condotti dovrebbero essere posizionati in modo tale che la caduta di pressione sia massima.

Si consiglia di eseguire il dispositivo di ventilazione in cantina secondo le seguenti raccomandazioni:

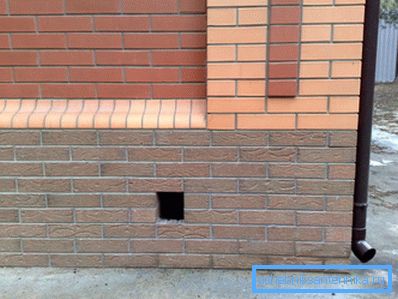

• se la cantina è nel seminterrato, allora si può fare a meno del tubo di alimentazione, nel qual caso l'aria entra nel seminterrato attraverso i fori nel seminterrato. Ma per una maggiore efficienza, si raccomanda comunque di installare il tubo di ingresso, che può essere estratto attraverso la base;

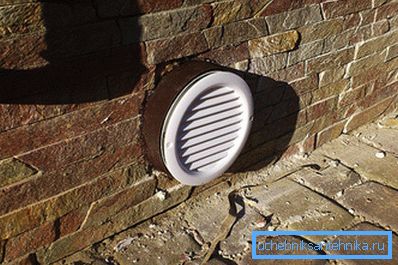

Fai attenzione! L'uscita del tubo verso la strada attraverso la base deve essere chiusa con una griglia protettiva, in questo modo si protegge il condotto d'aria dall'ingresso di piccoli animali, insetti e detriti. La griglia non influirà sul movimento dell'aria.

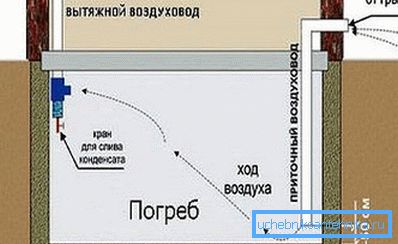

• lo schema di ventilazione della cantina prevede la separazione del tubo di aspirazione e scarico a diversi angoli;

• per quanto riguarda l'installazione della pipeline, possono essere fissati al muro con staffe o morsetti. È necessario evitare un gran numero di giri dei tubi, questo riduce la velocità dell'aria, rispettivamente, e il volume di aria trasferita diminuisce;
• la fine del tubo di ingresso è portata quasi al pavimento stesso, la distanza dal pavimento dovrebbe essere di circa 20-50 cm;
• non sarà superfluo installare una serranda nel condotto di aspirazione, regolando il gioco, sarà facile cambiare l'efficienza del sistema di ventilazione;

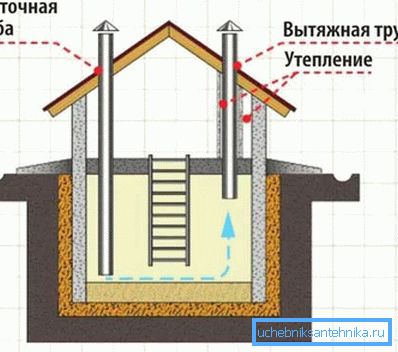

• l'estremità del tubo di scarico al contrario si alza quasi fino al soffitto stesso, e la sua parte superiore è esposta sul tetto ed è sollevata 40-50 cm sopra la superficie del tetto;
• durante il periodo invernale, è necessario anche ridurre leggermente l'efficienza del sistema, è necessario ridurre la sezione trasversale del tubo, altrimenti è garantita la penetrazione del gelo.

Soggetto alle regole elencate, la ventilazione di scantinati e cantine funzionerà efficacemente con qualsiasi tempo.

Ventilazione forzata

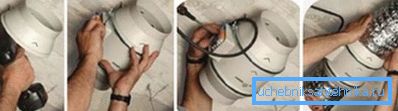

A volte, nonostante tutti i trucchi, la circolazione naturale è debole. In questo caso, la ventilazione forzata in cantina aiuterà. È possibile aumentare l'efficienza installando una semplice ventola nel condotto.

Pertanto è necessario considerare le seguenti caratteristiche del sistema:

• è meglio installare la ventola nel tubo di scarico;

Fai attenzione! L'installazione di una ventola nel condotto dell'aria di aspirazione invierà aria dalla strada alla cantina, con la conseguente penetrazione di molte particelle di polvere e sporcizia nella stanza.

• poiché il rischio di umidità è ancora presente, è meglio alimentare la ventola con bassa tensione.

Controllo di qualità e trucchi minori

Quando viene risolto il problema di come rendere la ventilazione in cantina, è necessario verificare l'efficacia del sistema. Basta portare un fiammifero acceso o una candela ai tubi. Quando ci si avvicina al tubo di ingresso, la fiamma deve essere piegata in cantina e al tubo di scarico deve essere aspirata nel tubo.

Se anche se tutte le raccomandazioni sono osservate nella stanza, a volte si osserva umidità, quindi il problema può essere risolto semplicemente installando una scatola con calce (calce viva) o segatura secca. Assorbiranno l'umidità dall'aria.

In caso di eccessiva secchezza sul pavimento, puoi semplicemente distribuire la segatura bagnata.

Alla fine

Cantine di aerazione - una misura necessaria per mantenere un microclima costante nella stanza. Se si osservano le raccomandazioni elencate nell'articolo, la ventilazione della cantina in inverno, in estate e in qualsiasi momento dell'anno funzionerà senza guasti. Di conseguenza, verdure, frutta e cibo in scatola saranno conservati in cantina per un tempo molto lungo.

Il video in questo articolo mostra un esempio della fornitura e della ventilazione di scarico di una cantina di cemento.
