La ventilazione in acciaio galvanizzato è una soluzione

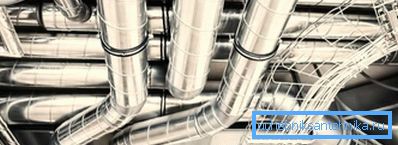

Una persona affronta la questione della corretta organizzazione della ventilazione sia quando costruisce una piccola casa nel paese, sia quando erige laboratori industriali e quando organizza gli edifici per uffici. Per ogni caso, è possibile scegliere la migliore opzione di ventilazione, ma l'uso di condotti in acciaio zincato può essere considerato una soluzione universale in qualsiasi situazione.

Circa i benefici della zincatura

In generale, i tubi di ventilazione possono essere realizzati con tali materiali:

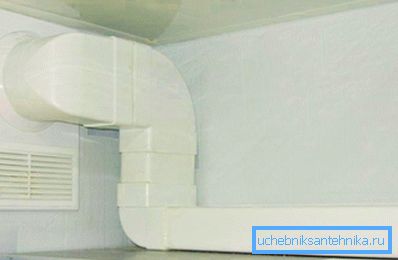

• plastica - il prezzo di questa soluzione è minimo, ma lo scopo è limitato alla costruzione privata;

• alluminio - sono resistenti alla corrosione, ma l'alluminio è un metallo piuttosto duttile, quindi tali condotti di ventilazione non tollerano i possibili carichi;
• dall'acciaio galvanizzato - praticamente non hanno difetti;
• da materiali di scarto. Ad esempio, il condotto dell'aria può essere costruito anche da assi ordinari e ben montati.

Fai attenzione! Le prese d'aria del ponte possono essere consigliate solo per la ventilazione degli edifici annessi, ad esempio cantine o cantine nel paese.

I condotti di ventilazione galvanizzati possono essere utilizzati praticamente senza restrizioni. Possono facilmente far fronte al trasporto di aria calda o vapori di sostanze aggressive. Inoltre, l'acciaio è in grado di resistere alle alte temperature, pur mantenendo una resistenza sufficiente.

La plastica non è in grado di resistere a un'esposizione prolungata a temperature elevate e non può opporsi a nulla agli effetti delle sostanze chimiche. L'unico vantaggio di questo materiale può essere definito un peso ridotto e facilità di installazione.

I tubi di ventilazione in acciaio zincato possono sopportare:

• temperatura circa +80? С - senza limiti di tempo;

Fai attenzione! Per la sicurezza del personale, i condotti d'aria che trasportano l'aria calda sono solitamente dotati di uno strato termoisolante.

• per un breve periodo, la temperatura dell'aria potrebbe salire a +200? С. anche in caso di incendio in azienda, il sistema di ventilazione non permetterà al territorio di fumare;
• i tubi zincati per la ventilazione non richiedono ulteriore protezione dall'umidità. Un sottile strato di rivestimento di zinco previene la corrosione.

Fai attenzione! Anche se l'integrità dello strato di zinco è compromessa, ad esempio, se viene inserita una vite, l'acciaio rimane comunque protetto. Il fatto è che l'acciaio e lo zinco formano una coppia galvanica e, a seguito di una reazione chimica, un sottile film di ossido copre il taglio.

Metodi di produzione di condotti zincati

La tecnologia dipende direttamente dalla forma della sezione trasversale del tubo.

I tubi di ventilazione possono essere:

• sezione rotonda - caratteristiche aerodinamiche ottimali;

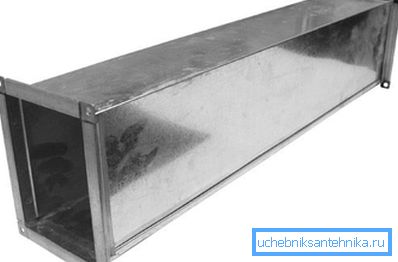

• sezione quadrata o rettangolare - L'aerodinamica è leggermente peggiore, ma il profilo del tubo è più facile da installare a causa delle superfici piatte.

La materia prima per la produzione di condotti d'aria zincati è in lamiera sottile di acciaio zincato. Di norma, lo spessore della lastra non supera 1,0 mm, ciò fornisce un equilibrio tra peso accettabile e rigidità sufficientemente elevata.

La produzione di ventilazione dalla galvanizzazione viene eseguita con uno dei 2 metodi:

• nel caso di una sezione tonda, utilizzare la tecnologia a spirale o semplice laminazione di lamiera con successiva piegatura dei bordi;
• Per i condotti profilati viene utilizzata una sola tecnologia: un foglio zincato viene fatto passare attraverso una serie di rulli, che gli conferiscono la forma desiderata. Quindi i bordi del futuro condotto di ventilazione sono collegati.

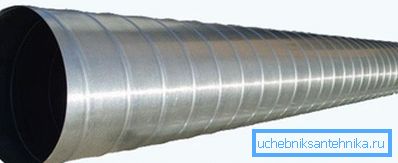

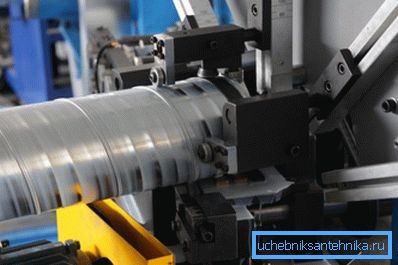

Tecnologia a spirale ondulata

Differisce in altissima efficienza, in un minuto la macchina elabora circa 60 m di strisce. La produzione di ventilazione galvanizzata con questa tecnologia consiste nel fatto che la macchina semplicemente piega la striscia d'acciaio in modo da ottenere un tubo a sezione tonda.

Allo stesso tempo, le bobine adiacenti sono sovrapposte, a causa della forte tensione, il bordo delle strisce è leggermente deformato e si ottiene la tenuta della connessione.

Oltre alle alte prestazioni, i tubi prodotti con questa tecnologia si distinguono per l'elevata rigidità. Un giunto a vite svolge il ruolo di rinforzo, in modo che in condizioni identiche tali condotti resistano a un carico maggiore rispetto alla linea di giunzione.

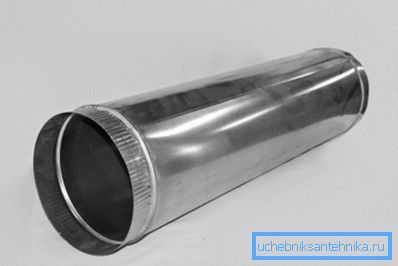

Tubi longitudinali

I tubi di ventilazione galvanizzati prodotti da questa tecnologia sono praticamente indistinguibili dagli indicatori di prestazione tecnica a spirale. È che hanno un po 'meno rigidità.

L'intero processo può essere suddiviso in 3 fasi:

• la striscia della lunghezza necessaria viene tagliata;
• passa attraverso una serie di rulli;
• I bordi adiacenti del metallo sono collegati.

Per quanto riguarda la condotta del profilo, abbastanza spesso alle estremità della sezione tutto è preparato per la successiva connessione della flangia. La stessa tecnologia viene utilizzata per produrre condotti di ventilazione in acciaio zincato.

Elementi di ventilazione galvanizzata

Quando si installa il sistema di ventilazione, non saranno necessari solo canali di ventilazione galvanizzati, ma anche un certo numero di elementi sagomati. Ad esempio, tocca a diversi angoli di rotazione, spine, griglie, tee, ecc. Senza questi elementi, l'installazione è semplicemente impossibile.

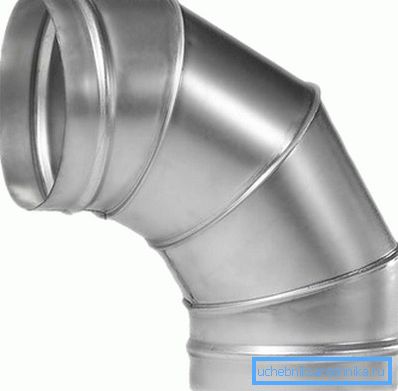

rubinetti

Questo è uno dei tipi più comuni di elementi sagomati, utilizzato nei casi in cui è necessario garantire una rotazione regolare del condotto. La caratteristica principale del ritiro è l'angolo di rotazione, sono le opzioni disponibili che forniscono la rotazione di un angolo di 15? fino a 90?.

Fai attenzione! La ventilazione galvanizzata funzionerà molto peggio se il condotto gira molte volte con una grande angolazione. Questo riduce la portata d'aria.

Per quanto riguarda la produzione di rubinetti, utilizza una striscia di larghezza variabile. A causa della larghezza diseguale quando è piegata, la sua larghezza dell'anello è diversa. È teoricamente possibile ottenere qualsiasi angolo di ritiro da molti di questi anelli e l'intero rubinetto consiste nel regolare la larghezza delle strisce, ma per praticità sono prodotte in 15 passi.

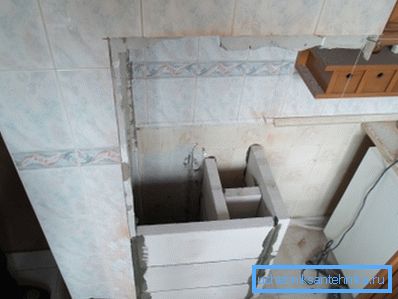

Scatola di ventilazione

A rigor di termini, il condotto di ventilazione è solo un condotto verticale rettangolare o quadrato in cui sono posizionate diverse sezioni più piccole. A seconda delle condizioni operative, è possibile utilizzare scatole di ventilazione in plastica, alluminio o zincato.

Se tagli mentalmente questa costruzione, l'osservatore vedrà non 1, ma 3 canali. Il più grande - un condotto di ventilazione comune e 2 più piccoli - assicurano la rimozione degli odori sgradevoli dall'appartamento sottostante. Di regola, 1 rubinetto viene utilizzato in cucina e 1 in bagno o toilette.

Data la piccola area delle cucine e dei bagni della maggior parte degli appartamenti, molte persone pensano a come minimizzare l'area della scatola e renderla invisibile. Scatole di ventilazione galvanizzate possono aiutare con questo.

Fai attenzione! I residenti di edifici a più piani si sbagliano spesso, considerando la scatola di ventilazione come loro proprietà, e demolendola. Se si arriva al processo in tribunale, gli aspiranti costruttori dovranno ripristinare il distrutto con le proprie mani.

Altri accessori

Oltre alle curve, quando si installa la ventilazione, potrebbero essere necessari elementi sagomati come:

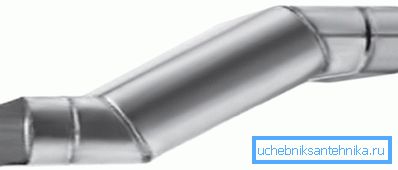

• transizioni o anatre - sono usati per spostare il condotto. In parallelo con l'offset riducendo il diametro, è possibile regolare la velocità del flusso d'aria;

• tappi - usati se necessario per bloccare l'estremità libera del tubo;
• saracinesche - dispositivi di regolazione;
• serrande tagliafuoco;
• croci e tee - sono usati per creare nodi complessi della rete di ventilazione;

• Capezzoli - usati quando si installano tubi;

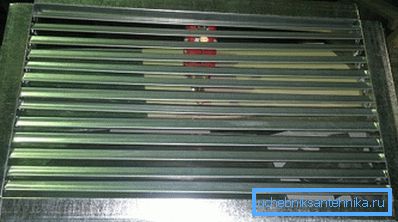

• Griglie di ventilazione in acciaio zincato - utilizzate per proteggere insetti, piccoli animali e detriti dal canale di ventilazione dall'ingresso nella stanza.

Informazioni sulla tecnologia di montaggio

Per quanto riguarda il montaggio del canale verso le pareti o il soffitto, è possibile fare con i normali morsetti o anche semplicemente appendere il tubo su un nastro metallico. In edifici industriali per il montaggio del condotto nella staffa vsturovaetsya muro, e il tubo poggia su di esso.

Fai attenzione! Se la velocità dell'aria è elevata, il fissaggio del condotto con fascette stringitubo o con un nastro metallico non fornirà una rigidità sufficiente. Il tubo vibrerà, quindi è necessario un adattamento più sicuro.

Particolare attenzione dovrebbe essere prestata alla tenuta delle articolazioni delle singole sezioni.

Una connessione può essere effettuata in diversi modi:

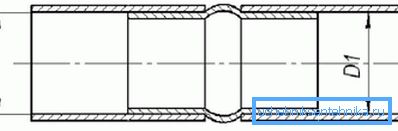

• capezzolo. Il capezzolo stesso - una sezione del tubo di diametro leggermente più piccolo, viene semplicemente inserito nel condotto con sforzo e girato. Le istruzioni per realizzare l'accoppiamento hanno lo stesso aspetto e l'unica differenza è che il diametro dell'accoppiamento è maggiore del diametro del condotto;

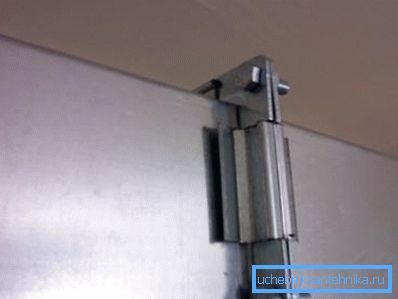

• flangiato - la resistenza del giunto si ottiene semplicemente stringendo i bulloni;

• battuta - Un giunto affidabile è fornito dalla deformazione congiunta del metallo di diverse sezioni di tubi.

Alla fine

La ventilazione è una garanzia del normale funzionamento di qualsiasi edificio, sia un'officina industriale che un accogliente soggiorno in una casa di campagna. Attualmente, ci sono molti materiali per la fabbricazione di condotti d'aria, ognuno di essi è buono a modo suo. Questo articolo si concentra sulla ventilazione galvanizzata, forse, questo materiale può essere definito ottimale per i condotti.

Il video in questo articolo descrive il processo di produzione dei tubi di ventilazione galvanizzati.
