Manutenzione preventiva dei sistemi di ventilazione

In base al fatto che esiste un manuale di istruzioni per il funzionamento dei sistemi di ventilazione, sulla base del quale, le unità e le condotte richiedono la riparazione e la manutenzione preventiva, vi sono determinate scadenze per l'esecuzione di determinati tipi di lavoro.

Dovrebbe anche tenere conto del tipo di ventilazione, che può essere:

• esalazioni,
• aria fresca,
• aria forzata e scarico.

Queste specie, a loro volta, sono anche divise per tipo, come ad esempio:

• nel complesso,
• locali,
• naturalmente,
• meccanico (con azionamento elettrico).

Vi parleremo dei termini, dei metodi, dei tipi e dei tipi e in aggiunta vi è un video per voi in questo articolo.

Molto sulla ventilazione

Nota. Il tipo e il tipo di dispositivo di ventilazione influisce direttamente sul grado di contaminazione dei condotti dell'aria, nonché sul mantenimento della parte meccanica (per estrarre e soffiare).

L'opzione di ventilazione di alimentazione indica che l'aria pulita (fredda, calda) entra solo nella stanza attraverso la tubazione e il suo deflusso avviene naturalmente attraverso finestre aperte, porte e varie perdite negli abutment delle stesse finestre e porte.

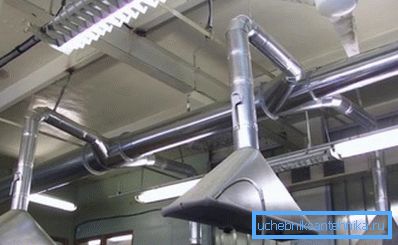

In tali casi, la sovrapressione non minaccia - ciò può verificarsi solo in ambienti specializzati strettamente chiusi, ma a tale scopo esistono canali di diversione. Il flusso d'aria può essere effettuato in modo generale sull'intera area di una stanza o un laboratorio, ma può anche essere indirizzato a un luogo specifico, come nella foto sopra, che è più economico in termini di consumo energetico.

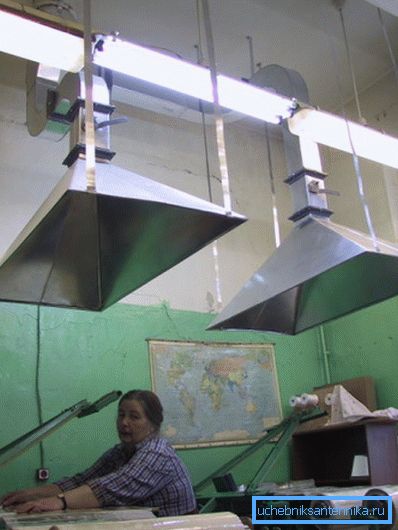

In termini di aspetto, i sistemi di scarico e di soffiaggio per uso locale sono molto simili tra loro - gli stessi tubi e gli stessi ombrelli, tranne per il fatto che il movimento del flusso d'aria avviene in direzioni opposte.

I dispositivi di aspirazione, tuttavia, come pure un soffiatore, di regola, hanno un azionamento elettrico che incoraggia la circolazione del flusso d'aria. Gli scarichi locali vengono utilizzati principalmente negli impianti di produzione per la raccolta di gas nocivi e odori sgradevoli.

La ventilazione di alimentazione e di scarico può essere meccanica (con azionamento elettrico) e naturale - l'ultima opzione è familiare a tutti, poiché viene utilizzata negli edifici residenziali, negli uffici, nei negozi, nelle istituzioni mediche e nelle imprese. Lo scambio d'aria naturale attraverso il sistema di miniere e canali può anche essere diluito con i ventilatori di scarico di tipo locale, ad esempio, è possibile trovarli nei bagni degli edifici residenziali.

Termini di prevenzione e tipi di lavoro eseguiti

Cosa fare ogni anno

1. È necessario controllare i cuscinetti del motore che ruotano le pale (girante), che si trova nello scambiatore di calore dell'aria.
2. Controllo dello stato tecnico della girante.
3. Prevenzione del drenaggio del sifone.
4. Ispezione della pompa dell'acqua situata sullo scambiatore di calore.
5. Supporti di revisione per l'isolamento delle vibrazioni.
6. Test di tutta la strumentazione.
7. Avvolge le griglie di pulizia.
8. Ispezione di tutti i cablaggi
9. Audit vozduhoprovodyaschego pipeline per perdite.
10. Trattamento dello scambiatore di calore con detergenti chimici.
11. Con l'aiuto degli stessi agenti chimici pulire la cavità interna del condotto.
12. Controllo della tenuta e (se necessario) sigillatura dei giunti della condotta.

Cosa fare ogni sei mesi

1. Controllare i filtri per i sistemi di ventilazione per la contaminazione.
2. Pulire il drenaggio della condensa con mezzi chimici.

Cosa fare ogni trimestre

1. Controllare gli elementi di fissaggio per forza e flessibilità, nonché la loro broccia.
2. Ispezionare le molle montate nei soffiatori.
3. Esaminare la protezione della cinghia per la posizione corretta e provare a tenderle.
4. Rimuovere la placca dalla girante e centrarla sull'albero.
5. Potrebbe essere necessario regolare gli alberi dei motori e delle giranti.
6. Ispezione del parallelismo e, se necessario, regolazione della posizione dell'albero e della girante.
7. Prevenzione degli ugelli della pompa dell'acqua.
8. Controllare la catena dell'apparecchiatura (alimentazione, controllo) e serrare i gruppi filettati, se necessario.
9. Test della valvola a tre vie per il riscaldamento e il raffreddamento dell'aria.
10. Lubrificazione di tutti i cuscinetti.
11. Regolare le cinghie di trasmissione.
12. Eseguire il debug sulla conformità delle pulegge delle pulegge della trasmissione quando necessario

Cosa fare ogni mese

1. Ispezione visiva di tutte le attrezzature.
2. Elementi di fissaggio di revisione per resistenza e flessibilità, nonché per la loro prevenzione.
3. Esaminare la protezione della cinghia per la posizione corretta e provare a tenderle.
4. Rimuovere la placca dalla girante e centrarla sull'albero.
5. Potrebbe essere necessario regolare gli alberi dei motori e delle giranti.
6. Test di fase - Squilibrio di tensione e corrente.
7. Prevenzione degli attuatori elettrici di valvole e valvole di controllo.
8. Registrare indicazioni di strumentazione.
9. Pulizia e, se necessario, sostituzione dei filtri dell'aria.
10. Verifica dello stato dei supporti antivibranti.
11. Prevenzione di ugelli idratanti, filtro pompa, serbatoio di stoccaggio e camere di irrigazione
12. Controllo dello scambiatore di calore, drenaggio e pulizia se necessario.
13. Ispezione visiva e, se necessario, sostituzione delle cinghie di trasmissione.

Ventilazione meccanica

Nota. Di seguito analizzeremo i principali tipi di ventilazione meccanica, che, a differenza delle installazioni di ricambio d'aria naturale, necessitano soprattutto di manutenzione. La circolazione forzata dell'aria viene effettuata con l'aiuto di una girante ruotata da un motore elettrico o con un eiettore (l'effetto finale è quasi lo stesso, sebbene il prezzo sia diverso).

afflusso

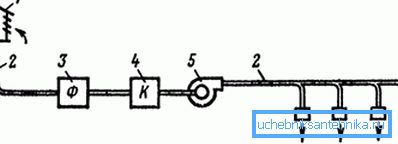

Il sistema di ventilazione nella maggior parte dei casi dal dispositivo di aspirazione dell'aria, chiamato anche presa d'aria (1), viene installato all'esterno dell'edificio (di solito sul tetto), ma allo stesso tempo cercano un posto dove sia l'aria più pulita.

L'aria viene trasportata nella stanza dal condotto dell'aria indicato nello schema dal numero 2: sono fatti di mattoni, cemento, una miscela di scorie e alabastro, oltre a metallo e plastica. Il flusso d'aria viene pulito dalla polvere usando un filtro (3).

In modo che nella stagione invernale l'aria fortemente raffreddata non entri nella stanza, viene fatta passare attraverso i riscaldatori (4), dove l'acqua calda e il vapore vengono solitamente usati come trasportatori di calore, ma viene anche praticato l'uso di riscaldatori elettrici. Il flusso d'aria provoca il movimento della ventola centrifuga (5).

Il numero 6 indica un ugello con una presa d'aria attraverso la quale l'aria entra nella stanza - questo può essere un flusso locale o dispiegato (ventilazione locale o generale), che viene regolato mediante valvole o valvole a strozzo situate sul condotto di diramazione nel ricevitore d'aria.

Per i ventilatori, i riscaldatori e i filtri, di norma, la camera di lavoro è equipaggiata - devono essere nella stessa stanza, come richiesto dalle regole di funzionamento dei sistemi di ventilazione.

L'aria trasportata viene fornita nello spazio di lavoro in una zona non più alta di due metri: questo corrisponde alla crescita umana, quindi, consente di respirare aria pulita. All'uscita, un silenziatore di unità di ventilazione è installato in modo che il flusso di uscita non irriti l'udito con suoni estranei.

scarico

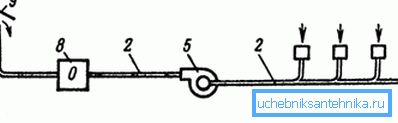

Per un dispositivo di scarico sono necessari ugelli con fori di scarico (nella figura sono contrassegnati con il numero 7) attraverso i quali viene aspirata aria dall'ambiente, giranti azionate da un motore elettrico (5) e canali per il trasporto dell'aria (2).

La figura 8 dello schema indica un dispositivo di filtraggio per eliminare il flusso di gas e polvere, ma i filtri sono installati solo in quei casi se la concentrazione di inquinamento nell'aria emessa nell'atmosfera supera le norme per una determinata area (zona residenziale, campagna, montagne). I dispositivi di scarica stessi (9) devono essere installati 1-1,5 m sopra la cresta o la parte superiore della rampa.

Quando viene attivata la ventilazione di scarico, l'aria pulita entra nella stanza attraverso porte, bocchette delle finestre o aperture appositamente attrezzate e attraverso connessioni che perdono la struttura (le stesse finestre e le stesse porte). In alcune situazioni, il sistema di tale scambio d'aria può essere un notevole inconveniente nella disposizione dell'oggetto - ci possono essere correnti d'aria nella stanza, che a loro volta influiscono sulla salute umana.

Fornitura e scarico

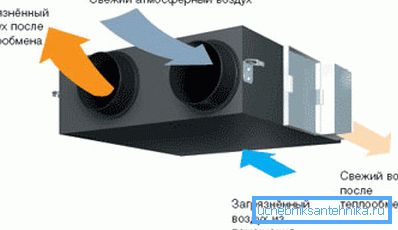

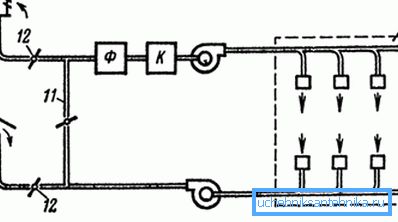

Il più funzionale può essere chiamato alimentazione e ventilazione, il cui schema schematico si vede nell'immagine in alto. Qui vengono raccolti due tipi di apparecchiature che forniscono una circolazione d'aria uniforme nella stanza, indipendentemente dalla temperatura dell'aria esterna.

La posizione degli ombrelli / fenditure per soffiare e scaricare è determinata in base alle esigenze di produzione di un particolare laboratorio o edificio pubblico.

Dall'esterno dell'edificio, è necessario determinare il luogo per l'aspirazione dell'aria e il fattore principale nella scelta è la direzione del vento - è montato sul lato sopravvento degli ugelli per lo scarico con una distanza minima di 8m, oltre che lontano da fonti di inquinamento di terze parti.

Se l'attrezzatura di alimentazione e di scarico è dotata di ricircolo, l'aria che viene aspirata dallo scarico (10) dalla stanza viene completamente o parzialmente restituita alla stessa stanza attraverso il sistema di aspirazione.

Il sistema di ricircolo è fornito collegando l'aria di afflusso e di scarico con uno speciale condotto contrassegnato con 11 nell'immagine, ma il flusso secondario non scorre in modo arbitrario - può essere regolato utilizzando la valvola, indicata con 12.

Nota. L'uso della ventilazione di scarico con ricircolo in vari edifici consente di risparmiare sul riscaldamento in inverno e sul suo condizionamento in estate.

Ma per il riciclaggio, è consentito utilizzare aria secondaria non in ciascun caso, ma solo quando non ci sono sostanze nocive, in ogni caso, essi dovrebbero essere non più della 4a classe di pericolo e non superare una concentrazione di 0,3 qfdc. Inoltre, l'uso del sistema di riciclaggio è inaccettabile se ci sono odori sgradevoli nella stanza e, inoltre, microbi patogeni e virus che non possono essere filtrati.

Fans

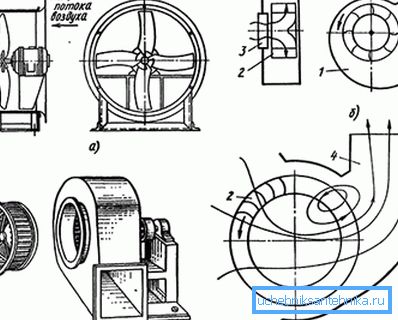

Nota. Per il movimento forzato di aria attraverso i canali con una perdita di pressione non superiore a 1500kgs / m² Vengono utilizzati macchine o ventilatori ad aria compressa.

Il più semplice è un ventilatore assiale, che è una girante situata direttamente nel condotto - l'aria che vi entra si sposta con le pale inclinate lungo l'asse del canale. Nella sfera domestica, puoi vederli sulle cappe da cucina.

Per grandi volumi di strutture assiali di pompaggio dell'aria non vengono utilizzati a causa della bassa potenza - qui è già possibile trovare sistemi più complessi con unità di raddrizzatore. Il profilo in alluminio per i sistemi di ventilazione di questo tipo, utilizzato per l'installazione facilita notevolmente l'intera struttura, che a sua volta rende più economica l'installazione di attrezzature.

conclusione

Se si desidera effettuare la manutenzione preventiva del sistema di ventilazione con le proprie mani, quindi, prima di tutto, è necessario prestare attenzione alle raccomandazioni della società impegnata nell'installazione. È inoltre possibile coordinare il lavoro in base alle istruzioni per il ventilatore, che viene emesso dal produttore.
