Progettazione della ventilazione: come scegliere

Un microclima confortevole in una casa o in un appartamento dipende in gran parte dal corretto funzionamento del sistema di afflusso fresco e dalla rimozione di aria inquinata. E l'efficienza del suo lavoro è direttamente correlata alla qualità della progettazione della ventilazione e della climatizzazione dei locali.

La copertura dettagliata di questo problema è dedicata al materiale sottostante.

Varietà di sistemi di ventilazione

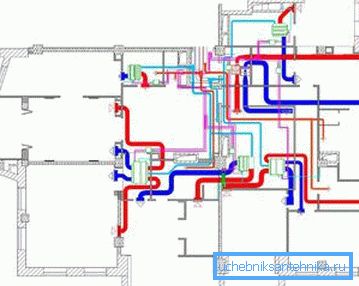

Dato l'alto costo della progettazione della ventilazione e dell'aria condizionata, molti artigiani rifiutano i servizi di uffici specializzati di architettura e di ingegneria, preparando la documentazione necessaria con le proprie mani.

Questo processo è piuttosto laborioso e richiede la presenza di alcune conoscenze teoriche.

Inoltre, assicurarsi di prendere in considerazione i seguenti fattori:

• spazio del pavimento;
• il loro scopo funzionale;
• posizione geografica e caratteristiche climatiche;
• modalità di funzionamento della struttura.

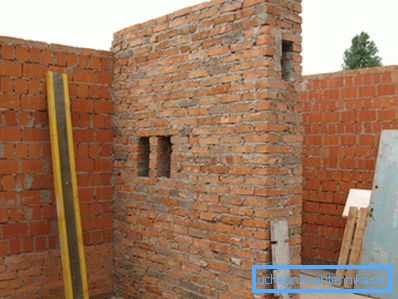

Inoltre, nei sistemi di approvvigionamento di aria di un cottage privato, è necessario prevedere l'installazione di impianti di filtrazione, nonché di pozzi di ventilazione, che possono essere parte della struttura dell'edificio.

Se stiamo parlando del design della ventilazione per:

• edifici industriali (officina, officina);
• punti di ristorazione pubblica (ristorante, mensa);
• locali commerciali (magazzini, complessi commerciali) -

- qui, oltre all'efficienza, è necessario tenere conto di molti requisiti aggiuntivi: incendio, sanitario, tecnologico e così via. In questo caso, si consiglia vivamente di assumere uno specialista.

Secondo SNiP 2.04.05-91 ci sono diverse varietà di sistemi per fornire aria pulita all'ambiente:

• con una forza aerea naturale;
• con l'organizzazione forzata del movimento del flusso d'aria;
• schemi combinati.

Fai attenzione! Nella progettazione, oltre ai parametri tecnici, è necessario tenere conto della componente economica, cioè, quale sarà il costo di funzionamento del sistema di ventilazione. Se la ventilazione naturale non comporta costi, ventilatori, riscaldatori e recuperatori, che fanno parte del sistema meccanico, consumano elettricità, il che aumenta le bollette.

Design di ventilazione naturale

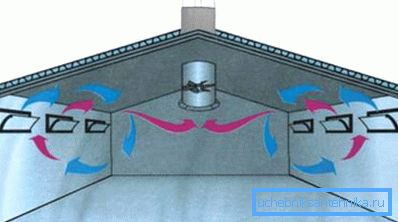

Questo metodo di fornire camere con aria pulita è stato usato da tempo immemorabile e rimane popolare oggi. In questo caso, il movimento dell'aria è organizzato a causa della differenza di temperatura e pressione all'esterno della casa (appartamento) e all'interno dei locali.

L'aria inquinata dai rifiuti umani viene estratta attraverso i canali di uscita e aspirata passando attraverso finestre, prese d'aria, fessure e pori nelle pareti.

L'efficacia di tale ventilazione è influenzata da:

• direzione del vento;
• temperatura ambiente;
• pressione atmosferica.

Tuttavia, se prima il camino ha svolto il ruolo di uno scarico e una quantità sufficiente di aria passava attraverso gli spazi tra i tronchi, quindi le moderne tecnologie di costruzione garantiscono una tenuta quasi completa dell'interno. Pertanto, è necessario progettare e installare condutture di aspirazione e scarico supplementari. Solo allora la ventilazione naturale funzionerà in modo efficiente.

Vantaggi e svantaggi

Prima di dare uno sguardo più da vicino al design della ventilazione con un tiraggio naturale, soffermiamoci ancora sui suoi pro e contro.

Caratteristiche del design dei canali di approvvigionamento

La progettazione e il calcolo della ventilazione devono iniziare con il sistema di aspirazione. Affinché l'aria possa essere sostituita nel modo più efficiente, è necessario garantire il movimento dell'aria in entrata ad una velocità pari a 0,2 metri al secondo. Per questo vengono utilizzate valvole di aspirazione speciali.

Fai attenzione! Molti maestri principianti trascurano l'installazione di questa apparecchiatura, basandosi sul fatto che il suo ruolo sarà soddisfatto con successo da finestre e prese d'aria. Questo approccio è fondamentalmente sbagliato. In primo luogo, la perdita di calore aumenta tanto, in secondo luogo, l'isolamento acustico è disturbato, e in terzo luogo, una grande quantità di polvere dalla strada entra nella stanza.

Quando si progettano i condotti dell'aria di alimentazione, è necessario tenere presente che esistono due tipi di valvole:

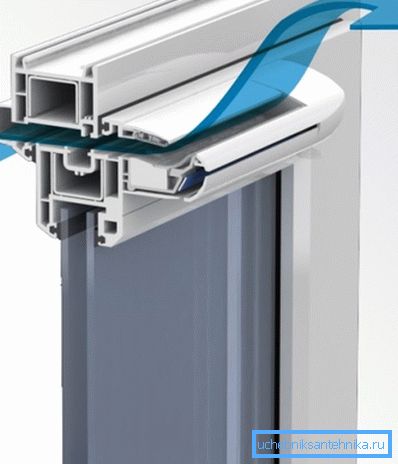

1. finestra. Sono costruiti direttamente nel telaio della finestra (un buco deve essere fatto in esso). Lasciano entrare una quantità sufficiente di aria esterna, riducendo la velocità del flusso in entrata. Se la temperatura è troppo bassa fuori dalla finestra, possono essere chiusi con i lembi.
2. muro. Montato nel muro tra il davanzale della finestra e il radiatore. Il design prevede la presenza di un filtro e un silenziatore. Inoltre, il flusso d'aria in entrata verrà riscaldato. Il condotto dell'aria può essere dotato di una serranda automatica che regola l'intensità della presa d'aria, a seconda delle condizioni esterne (temperatura e umidità).

Sfumature di disposizione dei condotti di scarico

Le istruzioni per la progettazione della ventilazione naturale, oltre ai canali in ingresso, richiedono la presenza di condotti di scarico.

Durante lo sviluppo di un progetto da soli, tali caratteristiche dovrebbero essere prese in considerazione:

• i fori in uscita devono essere collocati nel locale sanitario e in cucina, poiché qui è dove l'aria è più inquinata e inumidita;
• la fine del camino nel cottage deve salire sopra il tetto per un'altezza di oltre 0,7 metri, altrimenti la pressione differenziale non sarà sufficiente per la comparsa della trazione;
• il taglio superiore del canale di scarico deve essere protetto con un ombrello che impedisca l'ingresso di precipitazione e oggetti estranei;
• È meglio realizzare il condotto di ventilazione dei tubi inossidabili, piuttosto che dei mattoni, poiché la loro superficie interna liscia contribuisce all'aspetto di pesi buoni e non crea resistenza al flusso d'aria.

Progettare una ventilazione combinata

Nonostante il fatto che il sistema naturale di afflusso e rimozione dell'aria sia più economico, è consigliabile optare per il progetto di ventilazione combinata.

In questo caso, il circuito standard viene amplificato nei punti giusti con apparecchiature elettriche, che aumenta la velocità del flusso d'aria.

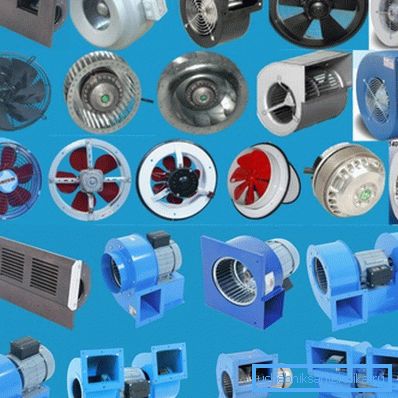

L'afflusso in questo caso è organizzato anche tramite sottofinestra o valvole a finestra, e il condotto di scarico è dotato di un ventilatore.

Ecco alcuni modi in cui è possibile organizzare uno schema efficace di ventilazione combinata:

1. In un piccolo appartamento o casa di campagna, è sufficiente installare i ventilatori su ciascuna delle prese di ventilazione. Inoltre, l'estrattore elettrico necessario situato sopra la stufa. I fan possono essere collegati alla stessa linea elettrica con la luce e accesi contemporaneamente. È anche possibile installare sensori di movimento. Il grande svantaggio di tale soluzione è la mancanza di ricambio d'aria naturale, cioè la cappa funzionerà solo quando l'attrezzatura è accesa.
2. Il ventilatore è installato nel condotto d'aria comune, dove sono forniti i condotti dell'aria che provengono dalla cucina e dal blocco sanitario. Molto spesso, in questo caso, l'intero sistema è montato in soffitta e le griglie di ventilazione sul soffitto. È importante calcolare attentamente la sezione trasversale dei condotti e la potenza dei ventilatori installati. Tutti i parametri necessari sono specificati nella documentazione di accompagnamento all'apparecchiatura.

In alcuni casi è possibile installare i fan sui canali di ingresso. Differiscono dagli scarichi in quanto possono riscaldare l'aria fredda proveniente dalla strada. Grazie a questa apparecchiatura, nelle stanze viene generata una pressione maggiore che "spreme" l'aria inquinata dai condotti dell'aria in uscita.

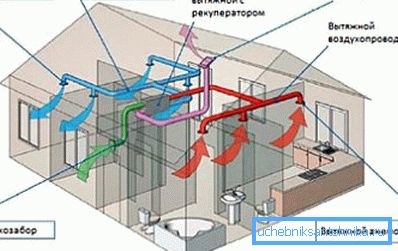

Progettazione meccanica della ventilazione

Se l'area della tua casa supera i 300 metri quadrati. metri, si consiglia di pensare alla progettazione e all'installazione di un sistema di ventilazione automatizzato integrato. È molto efficace, tuttavia, solo gli specialisti dovrebbero essere coinvolti nello sviluppo e nell'installazione.

È necessario prendere in considerazione molte caratteristiche:

• il numero e la dimensione dei condotti dell'aria, lo schema della loro distribuzione in casa, la posizione delle aperture di ingresso e uscita;
• potenza dei ventilatori usati;
• la necessità di installare filtri, recuperatori, stabilizzatori di umidità e così via.

Molto spesso, la progettazione di un tale sistema viene eseguita insieme alla preparazione dei disegni dell'edificio stesso.

Il vantaggio principale del sistema di alimentazione automatica e di ventilazione è completamente automatico. L'elettronica speciale regola in modo indipendente la velocità, il volume e la temperatura del flusso d'aria, sulla base di dati ottenuti da sensori esterni.

Un altro vantaggio è la presenza di un recuperatore. Questo dispositivo riscalda il flusso d'aria in entrata a spese dell'aria in uscita (senza consentire loro di miscelare), il che può ridurre significativamente il costo del riscaldamento dell'ambiente nella stagione fredda. È anche possibile installare una singola unità di condizionamento, che crea un microclima confortevole in tutte le stanze senza utilizzare sistemi split separati.

Ventilazione di base

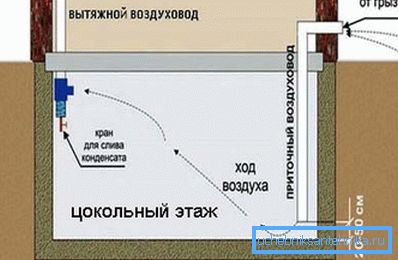

Se stai progettando tu stesso un sistema di ventilazione per cottage, non dimenticare il piano interrato e il seminterrato.

Di regola, a questo livello ci sono molti locali ausiliari:

• workshop
• saune,
• servizio di lavanderia
• magazzini,
• piscine e così via.

Tutti richiedono un'efficace ventilazione, altrimenti un maggiore livello di umidità porterà alla formazione di muffe e funghi sulle pareti, che influenzeranno negativamente il microclima non solo della cantina, ma anche dell'intero edificio residenziale nel suo insieme.

conclusione

Dopo aver letto le informazioni di cui sopra, hai un'idea delle sfumature di progettazione e installazione di vari tipi di sistemi di ventilazione.

Il video in questo articolo è dedicato anche a come apprendere come progettare la ventilazione del proprio appartamento o chalet.
