Una ventilazione efficace è necessaria per ogni edificio, sia esso un complesso industriale, un cottage di campagna o un appartamento in un grattacielo. L'elaborazione preliminare del progetto consentirà di evitare possibili errori di progettazione nel processo di esecuzione dei lavori di installazione, per eseguirli in modo più economico ed efficiente. In questo articolo consideriamo i principi fondamentali del design dei sistemi di ventilazione.

Disposizioni generali

Perché l'edificio viene ventilato? Affrontiamo questo problema in modo più dettagliato, al fine di sperimentare appieno il significato di un sistema di ventilazione a tutti gli effetti:

appuntamento

1. Sostituzione delle masse d'aria. Se ciò non avviene, in una stanza chiusa si accumulano:

• anidride carbonica, che è il prodotto della respirazione umana;
• il monossido di carbonio proveniente dai dispositivi di riscaldamento e dalla stufa e rappresenta la più grande minaccia per la salute dei residenti; (Vedi anche l'articolo Gofra per la ventilazione: caratteristiche.)

• odori sgradevoli che molto spesso provengono dalla toilette e accompagnano il processo di cottura;
• polvere, agenti patogeni e possibili escrezioni di oggetti interni.

L'aria con una tale composizione è sgradevole e persino pericolosa per il consumo umano, il che può portare all'emergere di molte malattie.

1. Eliminazione dell'umidità. L'essiccazione tempestiva ed efficace di pareti, pavimenti, soffitti e mobili aiuta a prevenire la comparsa di funghi, muffe e lo sviluppo di processi di decomposizione.

Suggerimento: oltre alla disposizione del sistema di ventilazione in punti di formazione della muffa, si consiglia di applicare antisettici speciali. Ciò aumenterà notevolmente l'efficacia del problema.

tipi

Esistono due opzioni principali per l'implementazione della ventilazione in una casa o appartamento privato:

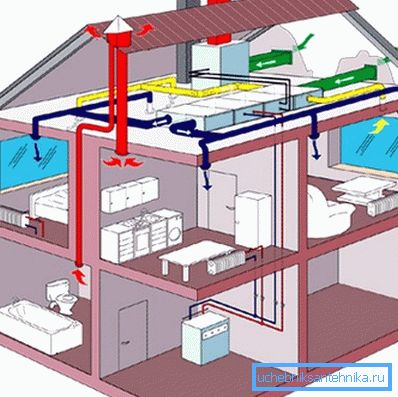

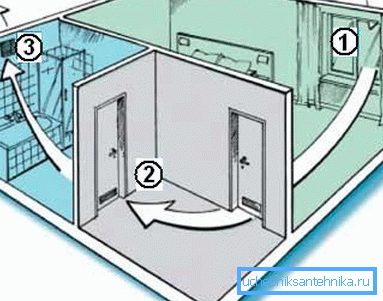

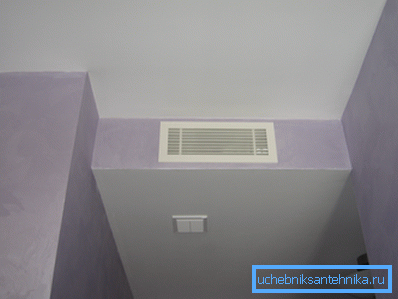

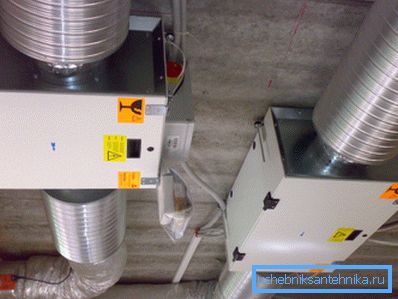

Per i piccoli appartamenti è sufficiente un sistema naturale, i cui cappucci si trovano nella toilette del bagno e, naturalmente, in cucina. Ma per una spaziosa casa privata con più di un piano è necessaria un'organizzazione di ventilazione più complessa con un progetto preliminare. (Vedi anche l'articolo Ventilazione del tetto: caratteristiche.)

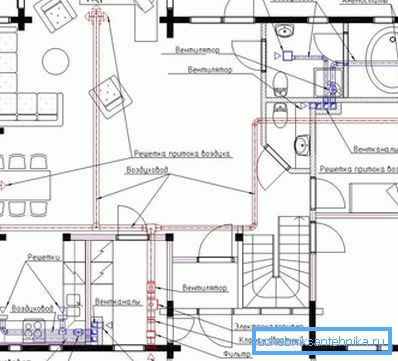

Progetto di redazione

Puoi fare da solo il design o lasciare che siano gli specialisti a farlo. In ogni caso, vale la pena conoscere i principi di base di tale compito.

Suggerimento: si consiglia di eseguire la progettazione del sistema di ventilazione prima che inizi la costruzione della casa. Ciò consentirà di ottenere una maggiore efficienza e di adattare i condotti di ventilazione al design degli ambienti, che appariranno più esteticamente gradevoli rispetto a mascherarli in un edificio già costruito.

Compito tecnico

La progettazione della ventilazione di scarico inizia con la preparazione delle specifiche tecniche, che dovrebbero tenere conto:

• numero di tutte le stanze;
• l'area di ogni stanza;
• l'architettura di tutto l'edificio;
• le funzioni eseguite da ogni stanza;
• il numero e la posizione di tutti gli oggetti aggiuntivi che hanno un impatto significativo sul movimento delle masse d'aria: bagni, condizionatori d'aria, stufe, caminetti e altre strutture ingegneristiche simili.

Fare calcoli

Ora vediamo come calcolare la ventilazione di scarico. Per fare questo, abbiamo bisogno di trovare la potenza accettabile del sistema, misurata dal numero di metri cubi di aria per ora passati attraverso di essa, per ogni stanza individualmente e l'edificio nel suo insieme.

Questo indicatore dipende dai seguenti due parametri:

1. Tasso di ricambio dell'aria di una singola stanza. Questo valore non ha dimensione e determina l'intensità della sostituzione delle masse d'aria a seconda dello scopo funzionale della stanza. Ad esempio, per le aree residenziali è uguale a 1, ma non inferiore a 30 m.³/ h per persona, e per gabinetti e cucine più inquinate - 1,5, ma non meno di 60 m³/ h Pertanto, il calcolo della ventilazione di scarico viene eseguito dalla formula:

L = n? V, dove

L è l'indice di potenza richiesto, n è il tasso normalizzato di ricambio d'aria, V è il volume della stanza.

Ad esempio, prendi l'area salotto di 6 per 4 me un'altezza del soffitto di 2,5 m: 1? 60 = 60 m³/ h

1. Il numero massimo di persone allo stesso tempo. Il design della ventilazione dipende anche da quante persone possono radunarsi nella stanza, e le istruzioni per trovare una tale relazione sono le seguenti:

L = N? L_N, dove

L è l'indice di potenza richiesto, N è il maggior numero di persone che possono essere contemporaneamente situate nella stanza, L_N - Consumo d'aria normalizzato di una persona a seconda della funzionalità della stanza. Secondo lo SNiP, l'ultimo parametro può assumere i seguenti valori:

Cioè, se si prende un soggiorno ventilato in una casa dove vivono 3 persone, otteniamo: 3? 30 = 90 m³/ h Poiché questo valore eccede, che abbiamo ricavato nell'esempio precedente, utilizzando il tasso di ricambio d'aria, lo consideriamo come base per ulteriori calcoli.

Dopo tutti i calcoli necessari, di solito risulta che:

1. Per gli appartamenti di edifici a più piani, è necessaria una ventilazione con una capacità da 100 a 500 m.³/ h

1. Per case private - da 1000 a 2500 m³/ h

1. Per edifici industriali - da 1000 a 15000 m³/ h Il calcolo della ventilazione dei locali industriali è il più complesso e capiente.

Caratteristiche del design della ventilazione per ambienti con un'area di oltre 1000 m²

Più complesso è il progetto e maggiore è il numero di nodi inclusi, maggiore è il suo prezzo. Questo dovrebbe essere considerato al momento dell'ordine da parte di esperti.

Devi anche occuparti della presenza di elementi come:

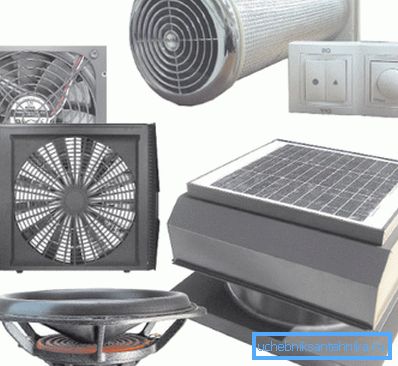

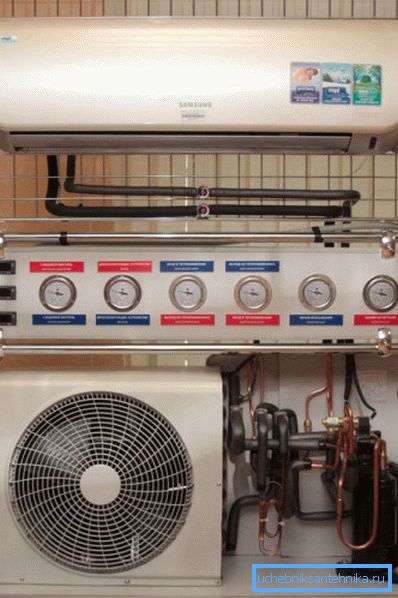

1. Camera di ventilazione Questa è una stanza separata appositamente fornita, che ospita tutte le attrezzature necessarie per l'implementazione di un'efficace ventilazione forzata. La temperatura al suo interno dovrebbe essere all'incirca allo stesso livello per tutto l'anno.

1. Isolamento di alta qualità. Se durante il giorno i suoni provenienti dal sistema di ventilazione possono sembrare accettabili per te, di notte, quando il silenzio regna intorno, possono causare enormi disagi.

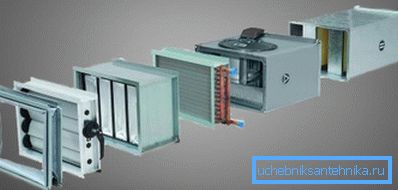

1. Quando si utilizza uno scaldacqua come elemento riscaldante, è necessario anche fare un rifornimento d'acqua e occuparsi dell'impermeabilizzazione dei locali.

conclusione

Abbiamo considerato come calcolare la ventilazione di scarico, nonché le caratteristiche del suo design. La sua capacità è misurata nel numero di metri cubi di aria consentiti all'ora, il che è influenzato dallo scopo funzionale della stanza e dal numero massimo di persone nella stanza allo stesso tempo.

Alcuni calcoli possono essere fatti indipendentemente, ma per gli edifici con grandi aree è meglio arruolare l'aiuto di professionisti, dal momento che gli errori commessi dall'inesperienza possono costare di conseguenza molto più costosi del pagamento per il loro lavoro.

Il video in questo articolo ti introdurrà a un'ulteriore quantità di materiali direttamente correlati all'argomento indicato.Il progetto preliminare ti aiuterà a creare una ventilazione più efficiente.
