Progettazione della ventilazione in casa: requisiti

L'argomento di questo articolo è la progettazione della ventilazione in una casa privata. Non ci sono studi teorici astratti e raccomandazioni: il materiale proposto è un riassunto dell'esperienza pratica dell'autore nella progettazione di un sistema di ventilazione nella propria casa.

prefazione

Alcuni anni fa, l'autore di queste linee è entrato in una nuova casa. L'edificio ha attirato una bella vista dalle finestre e un'eccellente riparazione; Le prime impressioni, ovviamente, erano entusiaste.

Tuttavia, il primissimo inverno (va notato, piuttosto mite: per l'inverno Crimea, anche -5 è considerato un raro gelo) ha rivelato una serie di problemi.

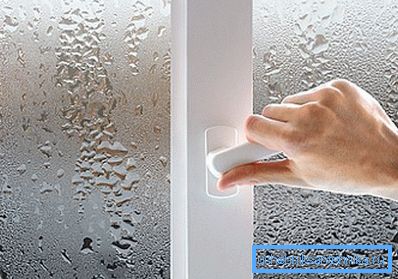

• I vetri delle finestre di metallo-plastica erano costantemente appannati. Il condensato stava andando a gocce e pozzanghere sul davanzale della finestra.
• Dopo un po ', l'aria nella casa divenne pesante e ammuffita. C'erano odori sgradevoli.

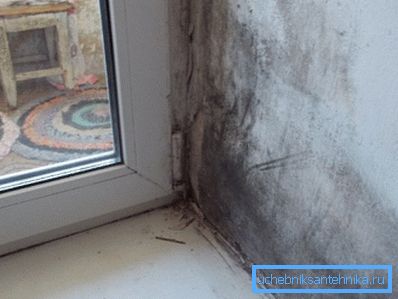

• Gli angoli iniziarono a smorzarsi; le pareti erano bagnate al tatto. Letteralmente un mese dopo apparve un fungo.

  Nota: la muffa non è solo brutta. Il fungo accelera la distruzione delle strutture capitali; inoltre, i prodotti della sua attività vitale sono considerati estremamente dannosi per la salute degli abitanti delle abitazioni contaminate.

• Con una temperatura apparentemente abbastanza confortevole di + 18 ° C a casa, era soggettivamente molto fredda.

L'ultimo ha giocato un ruolo decisivo. Dopo diversi decenni in Estremo Oriente, l'idea di congelare in Crimea sembrava così innaturale che si è deciso di dedicare tutto il tempo e gli sforzi per risolvere il problema. Era (la causa) facile da trovare: la casa era completamente assente sistema di ventilazione.

A quel tempo, il progetto di ventilazione domestica sembrava all'autore qualcosa di estremamente proibitivo e richiedeva una conoscenza altamente specializzata: c'era una catastrofica mancanza di esperienza e conoscenza. Ulteriori azioni sono state commesse dal metodo nazionale di prove ed errori. Questo articolo è un tentativo di condividere buone idee.

Requisiti normativi

La progettazione e il calcolo della ventilazione in una casa privata era abbastanza logico per iniziare con la ricerca della documentazione normativa. La ricerca è stata di breve durata: l'istruzione è stata trovata nel SNIP nazionale 31-02-2001 Case unifamiliari residenziali.

Per cominciare, si è scoperto che la temperatura mantenuta in casa non soddisfaceva gli standard attuali.

Cambiando i condizionatori d'aria che riscaldavano la casa aumentava il consumo di energia, ma in modo prevedibile non cambiava in alcun modo la triste immagine: era ancora umida e molto, molto fredda in tutte le stanze. Sì, nonostante la temperatura appropriata.

Una sezione direttamente correlata alla ventilazione ha fornito nuovi spunti di riflessione.

In inverno era facile calcolare il volume del pavimento riscaldato: era di 240 metri cubi. Tuttavia, a causa del layout specifico, della mancanza di attrezzature a gas e della presenza di soli due abitanti permanenti, il calcolo della ventilazione della casa è stato adeguato per motivi di risparmio energetico: invece di uno scambio d'aria orario in un volume di 240 m3, si è deciso di fermarsi a metà della capacità di ventilazione.

Fai bollire il lavoro.

implementazione

Selezione dello schema

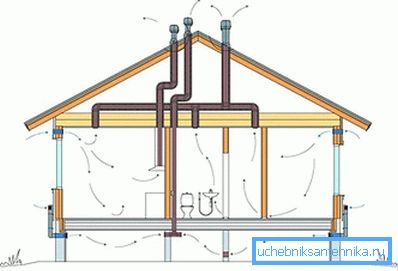

Nel già citato SNiP 31-02-2001 ci sono tre concetti di ventilazione:

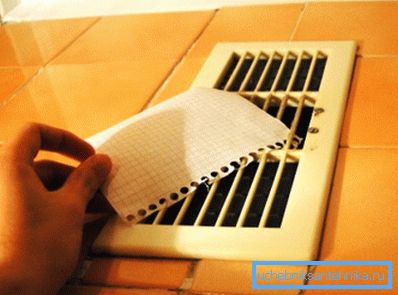

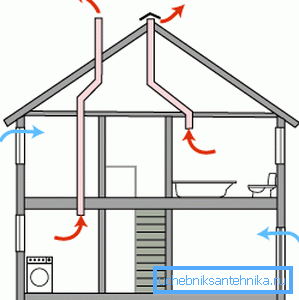

• naturale - quando l'aria di scarico viene forzata nel condotto di ventilazione a causa della circolazione naturale. Riscaldato, si precipita ed è in presa d'aria; l'afflusso è fornito dalle griglie di ventilazione nella parte inferiore delle pareti o dall'aspirazione attraverso porte e finestre non consolidate.

• obbligatorio - con il pompaggio dello scarico e forzando i ventilatori dell'aria fresca.
• combinato - quando solo l'aria viene espulsa. La fornitura è di nuovo organizzata da finestre e porte che perdono.

Si è deciso di fermarsi sulla terza variante.

C'erano diverse ragioni.

1. Per organizzare lo scarico dalla cucina, dal bagno e dalle stanze, era possibile utilizzare il canale immesso dai costruttori tra il chiavistello su cui si basavano le lastre del pavimento e il muro. Ma il canale di aspirazione dovrebbe giacere rovinando le pareti.
2. La ventilazione naturale funzionerebbe con prestazioni imprevedibili: i venti forti sono caratteristici della costa della Crimea in inverno. Lo scarico forzato è limitato dalla ventola di scarico; i venti influenzano leggermente la sua prestazione.

1. Il condotto di ventilazione forzata può avere un diametro inferiore rispetto al condotto per la circolazione naturale dell'aria.
2. Infine, ha attirato il basso prezzo dei componenti richiesti per il progetto. In generale, era necessario un tubo con un deflettore, diverse griglie di ventilazione, un portello di plastica, un ventilatore con un filo e un interruttore.

montaggio

È stato facile assemblare alcune attrezzature con le proprie mani.

1. Il canale tra la traversa e il muro è stato aperto dal lato della strada con un pugno. Una pipa con un deflettore annidato nel buco; il solco era zapato e stuccato.
2. Dall'interno del muro è stato installato un tubo di plastica nel condotto per installare, riparare e sostituire la ventola. Attraverso di esso, la ventola stessa è stata installata nel tubo; l'interruttore è portato ad un'altezza conveniente.

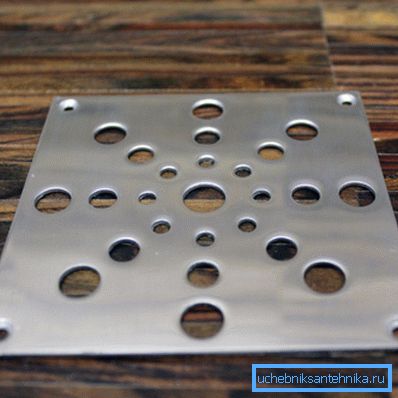

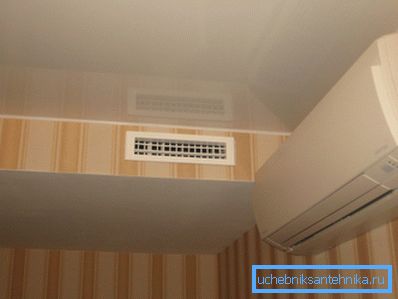

3. Le griglie di ventilazione sono state installate lungo il canale in ogni stanza.

subtotali

Durante il primo giorno di lavoro di ventilazione forzata, l'aria nella casa cessò di essere muffa; gli odori sgradevoli sono scomparsi. La sensazione di freddo costante a 20 gradi di calore è stata dimenticata, come un brutto sogno.

Nota: con l'aumentare dell'umidità, la capacità termica e la conduttività termica dell'aria aumentano rapidamente. Per questo motivo, vicino a corpi idrici di grandi dimensioni, la temperatura leggermente sopra lo zero è tollerata peggio di -10 in regioni con bassa umidità.

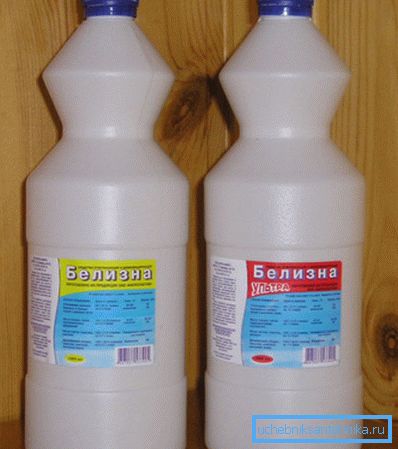

Il fungo fu distrutto dal Belize; aiutò anche a liberarsi delle tracce della vita della muffa: macchie nere disordinate.

L'unico problema era il pavimento freddo: l'aria fredda che perdeva attraverso la porta d'ingresso non pressurizzata si faceva sentire.

Afflusso dal seminterrato

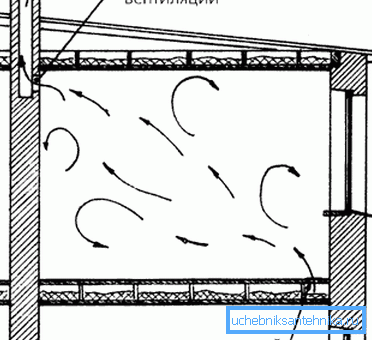

Finalmente sbarazzarsi dell'ultima disgrazia aiutò l'afflusso di aria dal seminterrato. A causa dell'approfondimento sotto il livello del terreno, la temperatura intorno ai + 14 ° C è stata mantenuta per tutto l'anno senza alcun riscaldamento, nonostante la finestra di ventilazione che era costantemente aperta sulla strada.

Fori per l'aspirazione di aria riscaldata sono stati praticati nelle lastre; in cima a loro coperti con griglie di ventilazione.

Il risultato è stato oltre lode:

• Con una superficie di 75 m2, la potenza termica media necessaria per mantenere un 20C confortevole è di soli 2-4 kW, a seconda della temperatura esterna.
• Con il riscaldamento completamente spento, la temperatura non scende al di sotto di + 12 ° C anche con una temperatura negativa all'esterno della finestra.

conclusione

L'autore spera sinceramente che la sua esperienza sarà utile al lettore. Ulteriori informazioni su come progettare la ventilazione in casa possono essere trovate visualizzando il video in questo articolo.

Buona fortuna!
