Come è noto, il microclima nella casa e negli altri ambienti dipende in gran parte dall'efficienza e dall'efficienza dello scambio d'aria. Poiché l'installazione e la progettazione di sistemi di ventilazione e di condizionamento dell'aria sono piuttosto costosi, è logico conoscere le caratteristiche principali della stesura di tali progetti, risparmierà un sacco di soldi e consentirà di evitare gli errori più comuni.

Tipi di ventilazione negli edifici privati

Dal momento che la progettazione e il calcolo dei sistemi di ventilazione a livello industriale e di altri oggetti di grandi dimensioni richiedono una profonda conoscenza in questo settore e una ricerca complessa, solo i professionisti dovrebbero fare questo lavoro. Ciò che oscilla le case private, quindi, fa un semplice progetto sulle forze anche a coloro che non hanno la conoscenza in questo settore.

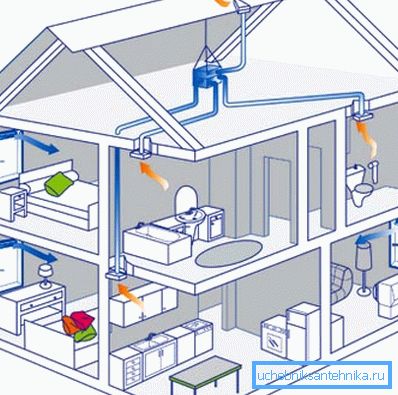

Nei piccoli edifici residenziali vengono implementati 2 tipi principali di sistemi, li esamineremo in modo più dettagliato:

Design e design

Come notato sopra, la progettazione e l'installazione di sistemi di ventilazione per conto proprio è possibile solo su piccoli oggetti, dove la complessità delle comunicazioni è bassa e la probabilità di errori è minima. Considera quali fattori sono fondamentali in ciascuna fase.

disegno

Prima di tutto, devi decidere il tipo di sistema che verrà implementato.

Per quanto riguarda le opzioni naturali, i seguenti fattori importanti possono essere identificati:

• La distanza massima dall'ingresso alla presa nel sistema non deve superare i 6 metri, questo fornisce la trazione necessaria e garantisce un'elevata efficienza del sistema.
• Gli iniettori dovrebbero fornire il flusso d'aria richiesto (come calcolarlo, vedremo un po 'più in basso).
• Il collettore di uscita deve trovarsi a non meno di 1 metro dalla superficie del tetto, altrimenti la spinta potrebbe variare sotto l'influenza del vento.

Fai attenzione! Ricorda due semplici regole: nel sistema di ventilazione naturale dovrebbe esserci un numero minimo di curve e la lunghezza dei canali dovrebbe essere la più corta possibile. Ciò garantisce un'elevata efficienza del sistema.

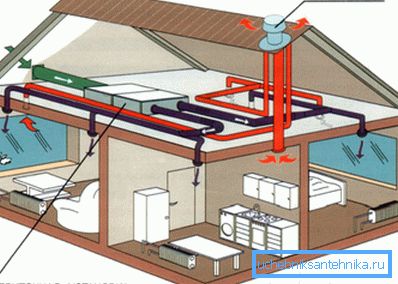

Per quanto riguarda le comunicazioni con circolazione d'aria forzata, è importante ricordare che la progettazione dei sistemi di ventilazione viene effettuata tenendo conto dei seguenti requisiti:

• Prima di tutto, è determinato in che cosa consisterà il sistema: questo è uno stadio cruciale in cui l'accuratezza è importante, poiché l'acquisizione di elementi superflui, come la loro mancanza, nel processo di lavoro è estremamente indesiderabile.
• Successivamente, è necessario determinare dove si troveranno questi o altri elementi del sistema, è meglio creare un piano per ogni stanza e determinare quali nodi verranno posizionati esattamente al suo interno.

• È meglio includere il progetto di ventilazione nel piano generale dell'edificio, quindi è molto più semplice eseguire l'installazione, poiché i condotti dell'aria possono essere collocati nelle cavità delle pareti e delle pareti divisorie. Inoltre, verranno inizialmente forniti i fori per determinati elementi e i relativi punti di attacco, che semplificheranno notevolmente il lavoro in seguito.
• Un'attenzione particolare dovrebbe essere rivolta a locali come cucina, bagno, bagno, dispensa, locale caldaia - hanno bisogno di una ventilazione di alta qualità e di un ricambio d'aria aumentato (ad esempio, in stanze con umidità elevata il volume di ricambio d'aria all'ora dovrebbe essere tre volte superiore rispetto ai salotti ).

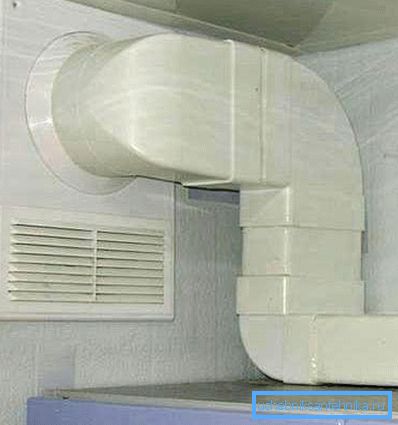

Fai attenzione! Per semplificare i lavori di installazione e assemblaggio, a volte è consigliabile utilizzare tubi non tondi, ma quadrati o rettangolari, è molto più conveniente collocarli nelle cavità e con il metodo esterno di posa di tali comunicazioni sembra molto meglio.

Lavoro di progettazione

Per iniziare a lavorare, devi avere un piano di costruzione con i parametri di tutte le stanze e il loro scopo. La quantità di aria richiesta viene calcolata individualmente per ogni stanza e viene misurata in metri cubi all'ora.

Esistono due metodi principali per calcolare lo scambio d'aria richiesto per una stanza: considereremo le caratteristiche di ciascuna di esse:

• È possibile utilizzare il fattore di molteplicità, che viene moltiplicato per il volume di una particolare stanza. Cioè, la lunghezza della stanza viene moltiplicata per la larghezza e l'altezza, il risultato è il volume in metri cubi. Per i soggiorni, il coefficiente è 1, cioè la quantità di ricambio d'aria per ora è uguale al loro volume, per i bagni e le stanze tecniche, il coefficiente è 3.
• Un'altra opzione di calcolo è l'uso di standard per il consumo di aria per persona. Per le camere da letto, questa cifra è di 20 metri cubi all'ora, per altri salotti - 40, per la casa, il bagno e la cucina - 60. Cioè, nel salotto della casa dove vivono 4 persone in modo permanente, il volume di ricambio d'aria dovrebbe essere di 160 metri cubi Ora, questa istruzione abbastanza semplice aiuterà a fare calcoli rapidamente e con precisione.

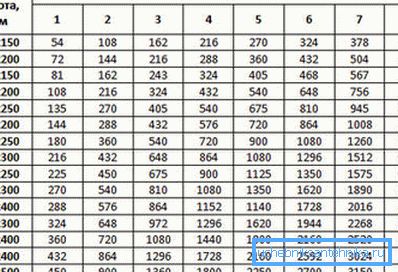

È anche molto importante scegliere la dimensione dei condotti dell'aria, specialmente se il progetto del sistema di ventilazione viene eseguito in modo indipendente. Di seguito è riportata una tabella in cui è possibile determinare il volume dello scambio d'aria, in base alla portata.

Fai attenzione! Ricordare che il diametro minimo ammissibile per i canali di scambio naturale d'aria non deve essere inferiore a 10 cm, per i sistemi obbligatori - non meno di 6 cm.

conclusione

In ogni caso, la soluzione migliore sarebbe quella di concordare il progetto finito e i risultati dei calcoli da parte di specialisti. Il video in questo articolo ti aiuterà a capire meglio alcune delle caratteristiche delle opere in questione.
