Schema di ventilazione: come creare un nuovo progetto e

Sia nella costruzione di un nuovo che nel mantenimento del sistema di ventilazione esistente, è imperativo sapere come funziona. Comprendere tutte le sue sfumature e caratteristiche aiuterà lo schema di ventilazione - nel Krusciov, complesso di appartamenti moderni, casa residenziale privata o altro oggetto.

Le istruzioni fornite in questo materiale descrivono le regole di base per la preparazione e l'uso di questi documenti.

Funzionalità di lavorare con la documentazione tecnica

Hai bisogno di leggere diagrammi

Anche prima di costruire un'abitazione privata, pianificare le riparazioni nell'appartamento, considerare le opzioni per la finitura in un hammam o un bagno, dovresti occuparti della progettazione e della creazione di schemi di varie reti ingegneristiche, compresa la ventilazione. Errori e mancanze in questa fase di costruzione saranno molto difficili da risolvere con le tue mani dopo il suo completamento.

Tuttavia, è possibile risolvere efficacemente i problemi e ottenere un microclima confortevole in casa quando non si è preso parte allo sviluppo del progetto e alla costruzione della struttura. In questo caso, sarà solo necessario sostituire o aggiornare quelle parti della rete di ventilazione che riducono significativamente l'efficienza complessiva del sistema.

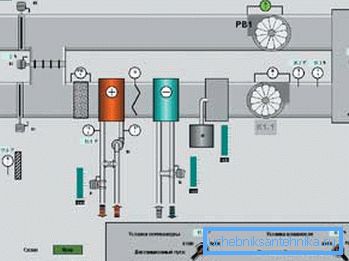

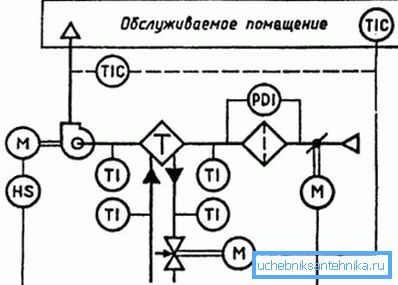

Anche in questo caso, è utile lo schema mnemonico di ventilazione esistente o appena compilato, sul quale questa o quella apparecchiatura è indicata con simboli speciali, così come le sue caratteristiche e caratteristiche tecniche intrinseche. È solo necessario imparare a distinguere, ad esempio, la designazione di una valvola di non ritorno nello schema di ventilazione, dalle frecce come questa, che indica la presenza di componenti e gruppi completamente diversi.

Requisiti generali del progetto

Quando si sviluppa la documentazione relativa al sistema di alimentazione dell'aria fresca, è importante considerare i seguenti parametri:

• numero di piani in casa;
• inquinamento dell'aria esterna;
• livello di rumore esterno;
• categoria di sicurezza antincendio.

Durante la preparazione dello schema di ventilazione, oltre ai parametri di efficienza, si dovrebbe prestare attenzione a diversi fattori aggiuntivi:

• la possibilità di diffondere il fuoco attraverso i canali di ventilazione durante un incendio;
• la possibilità di raffreddare i locali e la penetrazione in essi di aria inquinata attraverso condotti dell'aria di ampia sezione.

Al fine di evitare i suddetti problemi, è consigliabile prevedere l'uso di materiali e attrezzature ignifughi, nonché l'installazione di valvole di ventilazione protettiva che impediscano la comparsa della spinta inversa nella ventilazione.

Progettare un nuovo sistema di ventilazione

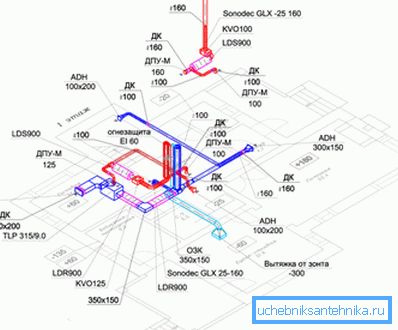

Uno schema dettagliato del sistema di ventilazione (incluso assonometrico) è necessario per coordinare il progetto di una casa privata in costruzione nei casi di supervisione e supervisione.

In questo caso, un requisito obbligatorio è l'installazione di apparecchiature in grado di pompare la quantità d'aria desiderata:

• per le stanze in cui è prevista la residenza permanente delle persone - 3 cu. metri all'ora per 1 quadrato. metro quadro;
• per bagni combinati con servizi igienici - 50 cu. metri all'ora;
• per impianti idraulici separati - 25 cu. metri all'ora.

È anche importante ricordare che per fornire efficacemente agli abitanti di una casa o un appartamento l'aria fresca, è necessario che fluisca. Pertanto, la documentazione di fornitura è solitamente allegata alla documentazione del progetto.

Fai attenzione! Le attrezzature e i condotti d'aria utilizzati devono essere conformi non solo agli standard sanitari, ma anche ai requisiti di sicurezza antincendio. Altrimenti, il progetto preparato da te non sarà approvato dall'ispettorato del fuoco.

Quando si crea un disegno e si eseguono calcoli di ingegneria, è inoltre necessario considerare i seguenti parametri:

• tipo di ventilazione utilizzata;
• il metodo di distribuzione del flusso d'aria nei locali;
• la presenza nel sistema di ventilazione che pulisce l'aria in entrata;
• la necessità di installazione e progettazione del recupero di calore.

Inoltre, non dovremmo dimenticare la componente estetica. I condotti d'aria, le griglie di aspirazione e di scarico dovrebbero adattarsi organicamente al design dei locali e non interferire con la vita o il lavoro delle persone.

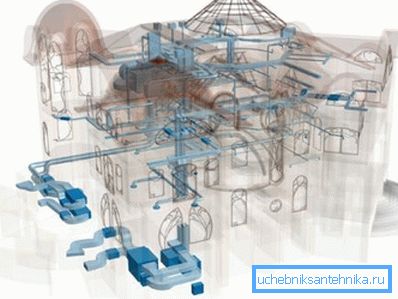

Aggiornamento di un sistema esistente

Spesso ci sono situazioni in cui è necessario sostituire o aggiornare la rete di ventilazione in un edificio già costruito e commissionato. Si tratta di un processo che richiede parecchio tempo, tuttavia è abbastanza economico per l'auto-implementazione.

Suggerimento: Il costo di rielaborazione delle utility già pronte è sempre più alto rispetto allo sviluppo e all'installazione di nuove. Pertanto, progettare e calcolare sempre tutti i parametri con attenzione. Pagherà molte volte in futuro.

Il processo di rielaborazione della ventilazione esistente consiste in diverse fasi successive:

• calcolare il volume di aria in circolazione;
• selezione delle sezioni dei condotti dell'aria;

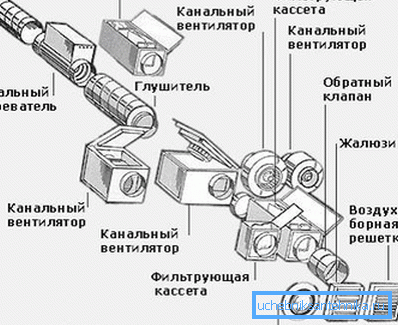

• selezionare il tipo di ventole, filtri e altre attrezzature necessarie.

Successivamente viene elaborato un diagramma di ventilazione naturale o un disegno di un sistema meccanico di scambio d'aria, viene determinato un luogo per l'installazione di canali e attrezzature di fissaggio e vengono eseguiti i lavori di costruzione.

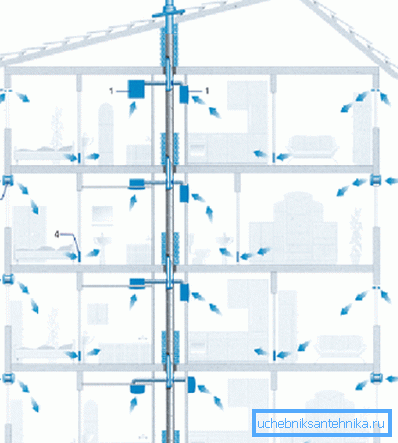

Sistemi di ventilazione di condomini

Il principio di funzionamento del sistema di ventilazione in una moderna casa di città si basa sul flusso naturale di aria che entra attraverso porte e finestre aperte, e rimosso attraverso condotti di ventilazione comuni.

Nelle vecchie case (alte fino a 5 piani) è possibile predisporre un condotto di scarico separato per ogni appartamento. Negli edifici più moderni, i condotti dell'aria dagli appartamenti escono in un canale comune, che termina sul pavimento tecnico, assicurando il livello desiderato di trazione.

Nei nuovi grattacieli (oltre 24 piani), oltre all'asse principale di ventilazione, viene costruito un cosiddetto canale di accelerazione, che è collegato a quello principale. Grazie a questa soluzione, il volume di aria pompata aumenta e l'umidità e la temperatura in tutte le stanze si stabilizzano.

conclusione

Un buon padrone di casa differisce dal suo non molto abile collega in quanto disegna sempre uno schema di creazione futura prima di iniziare il lavoro. Questo vale anche per i sistemi di ventilazione. La disponibilità di documentazione chiara e di facile lettura non solo facilita il lavoro dei lavoratori, ma consente anche di correggere facilmente i problemi che si presentano.

Per ulteriori informazioni sullo sviluppo e la preparazione della documentazione di costruzione, è possibile imparare dal video in questo articolo.
