Shiber per la ventilazione: dispositivo, scopo di utilizzo,

Che tipo di dispositivo è un cancello di ventilazione? A cosa serve? In cosa consiste il cancello e come si inserisce nel condotto di ventilazione?

Cosa può sostituirlo? Proviamo a rispondere a queste domande.

Cos'è?

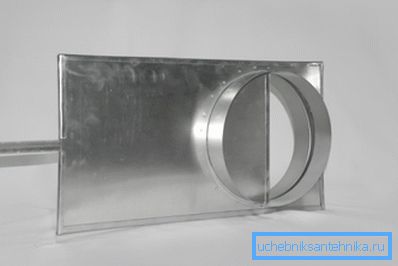

Davanti a noi c'è la valvola più semplice per la regolazione e la chiusura del condotto di ventilazione. È una valvola piatta con uno spessore di circa un millimetro, realizzata, di regola, in lamiera d'acciaio zincata.

La valvola, a seconda delle dimensioni del cancello, può spostarsi lungo due tipi di guide:

• Con una piccola dimensione del condotto (fino a circa 250 mm) - nella tasca della fessura.

• Nei canali con una capacità maggiore, la valvola è fissata da una coppia di angoli. Tali guide sono più facili da pulire dalla sporcizia; inoltre, creano una resistenza leggermente inferiore all'apertura e alla chiusura della valvola.

Nota: indipendentemente dal tipo di guida, la valvola non blocca ermeticamente il condotto e non assicura la completa assenza di perdite da esso nella posizione aperta. Di conseguenza, il cancello non può essere utilizzato come valvola per l'incendio o la ventilazione di emergenza.

classificazione

Quali sono le saracinesche per i sistemi di ventilazione? Con quali segni possono essere classificati?

Forma della condotta

Un tipico condotto industriale ha una forma rotonda. La ragione è semplice: una sezione rotonda ha un'area massima con una circonferenza minima. Di conseguenza, a uno spessore di parete fisso, il prezzo al metro di un canale con un determinato throughput è minimo.

Scatole rettangolari leggermente meno usate.

A cosa servono?

• In questo caso, è molto più facile installare riscaldatori che forniscono aria riscaldata. La maggior parte di essi ha forma quadrata o rettangolare: la produzione di scaldabagni sotto una sezione trasversale circolare non è semplicemente tecnologica.
• Il condotto rettangolare è più facile da nascondere dietro un controsoffitto o una falsa parete. Con la stessa sezione del round, è in grado di occupare meno spazio di archiviazione.

Come è facile intuire, le valvole a saracinesca vengono prodotte per condotti d'aria di entrambi i tipi. Nel primo caso, sono montati sulle prese con la loro successiva compattazione; nel secondo vengono utilizzate connessioni flangiate.

L'angolo rispetto all'asse del condotto

Una tipica valvola a saracinesca chiude il condotto, tagliandolo con un angolo di 90 gradi rispetto all'asse longitudinale. Anche con portate d'aria relativamente basse, una valvola parzialmente chiusa, causando turbolenza, diventa una fonte di forte rumore. Questo è il motivo per cui non viene utilizzato per regolare il cross-channel.

Nei sistemi di trasporto pneumatico, tuttavia, spesso è necessaria una parziale restrizione della pervietà del condotto. In questo caso, viene utilizzato un cancello obliquo che taglia il flusso con un angolo di 45 gradi.

La sua forma consente di uccidere due piccioni con una fava:

• Il livello di rumore è significativamente ridotto a causa della minore turbolenza sull'ostacolo.

• Una regolazione più precisa della capacità del canale diventa possibile: uno spostamento della valvola di una quantità fissa significa una variazione percentuale più piccola nella sezione vivente.

montaggio

Come installare la valvola di sfiato del cancello con le proprie mani? Più precisamente, cosa sigillare la connessione? L'istruzione è abbastanza prevedibile in SNiP 3.05.01-85 Sistemi sanitari e tecnici interni.

Connessione senza flirt

Inoltre: si pratica la sigillatura dei giunti a bussola con sigillanti siliconici. SNiP non ne proibisce l'uso: dopo l'elenco dei materiali consigliati, specifica la possibilità di utilizzare metodi di tenuta non inclusi in questo elenco.

 Connessione a flangia

Per le connessioni a flangia, SNiP specifica in modo specifico alcune caratteristiche dell'assieme.

• La sospensione o il supporto che fissa il condotto dell'aria non deve cadere sulla flangia.
• Tutti i bulloni devono essere posizionati su un lato della flangia.

• Se la flangia è orizzontale, i bulloni dovrebbero essere sopra, i dadi dovrebbero essere sul fondo.

Commento: questa raccomandazione è correlata alla sicurezza comune. Un bullone è più pesante di un dado e, se lasciato cadere da un'altezza, è in grado di infliggere ferite più gravi.

alternative

Questi includono numerosi ammortizzatori e valvole, che differiscono sia nelle funzioni eseguite che nel dispositivo.

Le valvole antincendio sono progettate per arrestare tempestivamente la ventilazione naturale o forzata in caso di incendio, nonché, al contrario, per una massiccia fornitura di aria alle vie di evacuazione delle persone.

A seconda della posizione iniziale, le valvole si distinguono:

• Normalmente aperto;
• Normalmente chiuso;
• Doppia azione

Per azionare la valvola si può usare:

1. Combinazioni solenoide e rinculo. Il solenoide può aprire la valvola; chiudilo; tenere in posizione aperta e chiusa, contrastando la molla di richiamo; responsabile del funzionamento della serratura, rilasciare la valvola.
2. Serratura fusibile completa di molla. Le valvole con un tale schema di lavoro sono economiche, ma sono in grado solo di una singola attuazione.
3. Servo con motore e cambio.

Inoltre, al posto delle porte oblique, le valvole di strozzamento con attuatori manuali o elettromeccanici sono ampiamente utilizzate.

conclusione

Daremo per scontato che la nostra conoscenza del nuovo tipo di apparecchiature di ventilazione abbia avuto luogo. Come al solito, il video in questo articolo offrirà al lettore informazioni aggiuntive sull'argomento.

Buona fortuna!
