Sistema di ventilazione del dispositivo - l'appuntamento,
Vivendo in campagna, praticamente non si pensa alla ventilazione, a volte è sufficiente che la casa realizzi la costruzione più semplice. Un'altra cosa è quando devi passare il tempo di lavoro negli uffici della città, le cui finestre si affacciano sulla strada. In questo caso, l'apertura della finestra non solo non dà accesso all'aria fresca, ma, al contrario, aggrava solo l'atmosfera nella stanza.
appuntamento
Oggi è impossibile immaginare qualsiasi produzione senza ventilazione, così come i locali in un appartamento o in una casa.
Il suo uso è piuttosto esteso e l'attrezzatura, anche se diversa nella diversità, ma in realtà consiste di tre gruppi principali coinvolti:
- la creazione di flusso d'aria;
- trattamento dell'aria;
- distribuzione dell'aria in tutti i locali.
Separatamente, devono essere identificati componenti aggiuntivi per i sistemi di ventilazione, che possono essere considerati parte integrante di essi, il che può annullare gli effetti collaterali del lavoro:
- serrande tagliafuoco;
- isolamento termico;
- silenziatori.

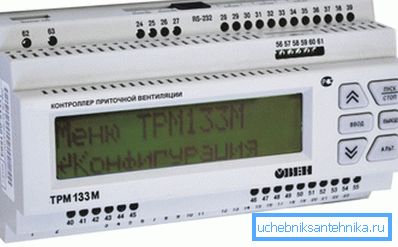

Consiglio: tutti i complessi sistemi di ventilazione devono essere dotati di automazione.
struttura

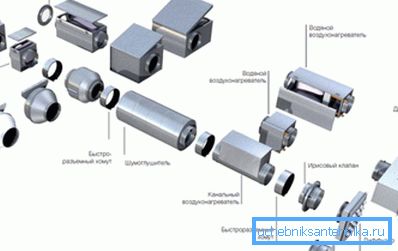

L'equipaggiamento dipende dal tipo di ventilazione. Ad esempio, l'assunzione consiste di elementi che:
| Crea correnti d'aria | L'elemento principale di tutti i meccanismi è un ventilatore, che può essere diverso e utilizzato per tali sistemi di ventilazione:
Con il loro aiuto, è possibile creare porte a lama d'aria e possono essere installati sui tetti e nei condotti di ventilazione. |
| Aria di processo | Questi sistemi possono essere separati e formare parte di meccanismi più grandi:
|
Per la distribuzione del flusso d'aria utilizzando le seguenti parti dei sistemi di ventilazione:
- Distributori d'aria:
- ugelli con ugelli;
- reticolo;
- pannelli forati;
- lampade da soffitto;
- dispositivi di slot.
- Canali d'aria.
- Dispositivi del tipo di regolazione e chiusura - valvole, diaframmi.
Gli elementi principali del sistema di ventilazione
Come per ogni progetto, il suo corretto funzionamento deve essere assicurato dai suoi singoli elementi, che possono funzionare indipendentemente o essere sincronizzati con il resto attraverso l'automazione:
- Griglia di presa d'aria Il primo accetta aria pulita proveniente dall'esterno, il suo prezzo dipende dalle dimensioni e dal materiale. Più spesso è rettangolare o rotondo, ci sono anche ovali o personalizzati. Il loro compito non è solo decorativo, ma anche pratico: proteggere il sistema di ventilazione da vari agenti inquinanti e precipitazioni.

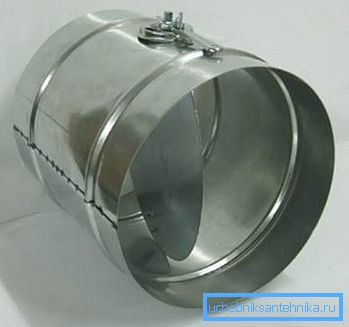

- Valvola dell'aria È progettato per controllare il flusso d'aria e impedisce anche all'aria esterna di entrare nel sistema se è spento. Particolarmente necessario durante la stagione fredda, altrimenti l'aria gelata e il nevischio cadranno nella casa e nell'appartamento. Puoi installarlo facilmente con le tue mani.

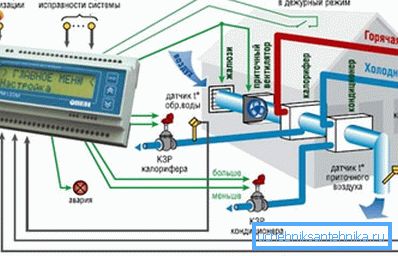

Nella maggior parte dei casi, nei sistemi di ventilazione dell'aria fresca, la valvola è sincronizzata sulla valvola per mezzo di un azionamento elettrico, automatizzando il suo controllo. Se il riscaldatore si accende - la valvola si apre, quando si spegne - si chiude.
- Filtro dell'aria un elemento importante del sistema, proteggendolo da lanugine, polvere, insetti e sporco. In genere, viene utilizzato lo scrub a grana grossa, in grado di intrappolare particelle fino a 10 micron. Il materiale del filtro in questo caso è acrilico. Se necessario, aumentare la protezione delle istruzioni di costruzione ventilate raccomanda di installare un filtro fine che ritardi le particelle fino a 1 micron di dimensioni, nonché filtri estremamente sottili che non consentono alle particelle di cadere a 0,1 micron.

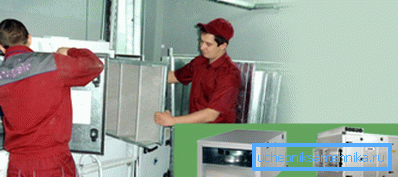

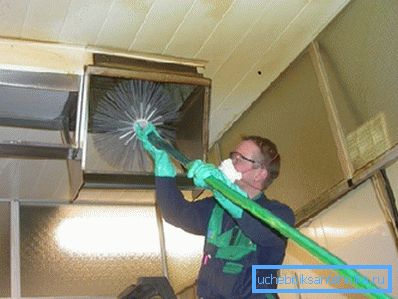

Suggerimento: tieni traccia del dispositivo e puliscilo da detriti e polvere ogni mese.
Si consiglia di installare un sensore di pressione per la diagnosi del filtro, che è in grado di monitorare la differenza di pressione dell'aria all'ingresso e all'uscita del sistema di ventilazione.
- ventilatore utilizzato in tutti i sistemi di scambio d'aria forzata e pressione statica nel sistema di ventilazione. Ha due parametri principali: il volume di aria erogata e la pressione. In base alla progettazione, possono essere assiali e centrifughi.
Il primo ha ricevuto l'approvazione dei clienti grazie alla sua affidabilità e alte prestazioni. Lo svantaggio è che creano una pressione totale bassa, a causa della quale la velocità del flusso d'aria nei condotti di avvolgimento diminuisce significativamente. In questo caso, raccomandiamo l'uso di modelli radiali di ventilatori che possono creare un flusso ad alta pressione.
Consiglio: gli ultimi modelli di costruttori europei di apparecchi di ventilazione sono soddisfatti del basso rumore e delle piccole dimensioni.
- Condotti dell'aria progettato per distribuire l'aria trattata attraverso l'edificio dopo che lascia il silenziatore.
Sono uniti in una rete composta da:
- si trasforma;
- adattatori;
- tees.
La loro selezione è fatta da:
- area della sezione trasversale - dipende dallo scambio d'aria richiesto, che è determinato dal calcolo, nonché dalla velocità dell'aria massima determinata;
- forma - rotonda o rettangolare, meno ovale;
- rigidità - flessibile, semi-flessibile e rigido.
Suggerimento: durante il funzionamento deve essere rispettata la velocità consentita nel sistema di ventilazione, altrimenti il condotto diventerà una fonte di rumore.

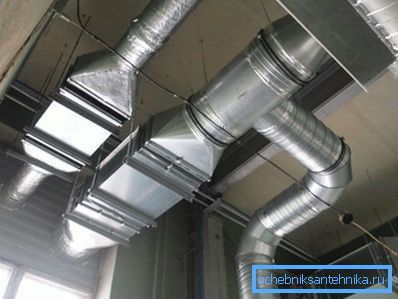

I condotti dell'aria rigidi sono realizzati in lamiera zincata, possono essere rettangolari o rotondi. Per determinate condizioni, possono produrre acciaio inossidabile.
I condotti d'aria semiflessibili e flessibili sono realizzati in lamina di alluminio multistrato, hanno sezione trasversale rotonda, facilitata da un telaio in filo d'acciaio, ritorto a spirale. Questo design è conveniente per il trasporto, in quanto può essere piegato "a fisarmonica".
Lo svantaggio è l'elevata resistenza aerodinamica dovuta alla superficie interna irregolare, quindi dovrebbero essere utilizzati su progetti di piccola lunghezza.
addizionale
| riscaldatori |
|
| refrigeratori |
|
| recuperatore | Progettato per la miscelazione di due flussi d'aria - provenienti dall'esterno e di ritorno dalla stanza. Contribuisce a ridurre il costo del riscaldamento dell'acqua durante la stagione fredda e a ridurre la temperatura dell'aria nella stagione calda. |
| silenziatore | Una parte necessaria del ventilatore che controlla il livello di rumore al fine di aumentare il comfort nella stanza per lavoro o per piacere La fonte di rumore nella ventola è qualsiasi movimento oscillatorio:
I silenziatori sono suddivisi in:
Il loro principale vantaggio è la superficie, rivestita con materiale fonoassorbente. |
conclusione
Quando si progetta un sistema di ventilazione, è necessario comprendere non solo il suo scopo, ma anche il dispositivo. Quindi sarà più facile sapere dove, cosa e dove gli elementi da installare e in che modo verranno utilizzati in futuro. Convenzionalmente, possiamo mettere in relazione alcuni di questi con quelli principali, altri con quelli aggiuntivi.
Il video in questo articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
