Sistemi di ventilazione: la classificazione principale, il

Da questo articolo imparerai come sono organizzati i sistemi di ventilazione nelle istituzioni mediche e le loro controparti domestiche. Inoltre, consideriamo la classificazione dei sistemi responsabili per lo scambio di aria interna e quale tipo è preferito per l'uso in determinate condizioni.

La storia del funzionamento di schemi di ventilazione più o meno efficaci ha una durata di secoli. Dopotutto, anche gli antichi romani avevano l'idea che l'aria fresca in spazi chiusi potesse essere ottenuta nella quantità richiesta.

Da allora è passato molto tempo e le tecnologie si sono evolute, diventano più complesse e più efficaci. Di conseguenza, ci sono molte soluzioni sul mercato, basate su diversi principi di azione e caratterizzate da diversi parametri.

Cosa, e in base a quali considerazioni, scegliere tra la gamma di tecnologie proposte?

La necessità di una ventilazione efficace ed efficiente

Prima di decidere quale attrezzatura per i sistemi di ventilazione è rilevante in un caso particolare, si consideri il principio di come viene costruito lo scambio d'aria in ambienti chiusi e qual è la necessità di questi processi.

Il manuale operativo della maggior parte degli schemi di scambio d'aria si basa sullo spostamento del volume d'aria scaricata con un nuovo volume.

L'azione di alcuni sistemi si basa sulla differenza di pressione dell'aria all'interno e all'esterno dell'edificio. Altri circuiti funzionano con ventilatori che aspirano l'aria di scarico verso l'esterno, mentre l'aria esterna viene fornita all'esterno per la sostituzione. Sia l'uno che l'altro schema possono essere implementati con le proprie mani in casa o nell'appartamento.

Quindi, abbiamo deciso il principio di azione, e ora decideremo come è necessaria la ventilazione degli spazi chiusi e quali sono i vantaggi che offre.

Durante il funzionamento di determinati locali, c'è un livello eccessivo di calore e umidità nell'aria in combinazione con una piccola quantità di ossigeno. Inoltre, nell'aria di scarico vi è un'eccessiva concentrazione di anidride carbonica e altri inquinanti invisibili. Un altro importante tipo di inquinamento è la polvere, che si accumula all'interno e implica la necessità di una rimozione tempestiva.

Quasi tutti i tipi di sistemi di ventilazione conosciuti oggi sono progettati per rimuovere le impurità nocive e migliorare la qualità dell'aria. Inoltre, l'uso della ventilazione è progettato per fornire condizioni igienico-sanitarie ottimali, tra cui temperatura accettabile, umidità e flusso del traffico.

Importante: lo scambio d'aria di alta qualità nella stanza è assicurato dalla regolare manutenzione dei sistemi di ventilazione.

La classificazione principale dei dispositivi di ventilazione

Le norme sull'intensità dello scambio d'aria sono regolate da norme sanitarie e regolamenti (San Pin) e regole e regolamenti di costruzione (SNiP).

Quando si progetta un sistema di ventilazione, vengono presi in considerazione i seguenti parametri:

• prestazione (movimento dell'aria alla velocità di m? / h);
• portata del condotto (m / s)
• pressione di esercizio (Pa);
• potenza del riscaldatore (kW);
• massimo livello di rumore (dB).

La moderna classificazione dei sistemi di ventilazione comporta la suddivisione in tipi secondo i seguenti criteri:

• in accordo con il metodo di spostamento dei flussi d'aria - la ventilazione del tipo naturale (passivo) e forzato (meccanico) è diversa;
• secondo il metodo di organizzazione: fornitura e scarico;
• basato sulle caratteristiche del design - canalizzazione e canale;
• in conformità con lo scopo - locale, generale di cambio, di emergenza e fumo.

La progettazione e la produzione di sistemi di ventilazione si basa sulla quantità di aria per persona all'ora. Ad esempio, per quanto riguarda i parametri di un rifugio antiaereo, il consumo di aria per persona è di circa 2,5 metri cubi all'ora, mentre in una stanza dell'ufficio, questi parametri aumentano fino a 20 m ?.

Considerare queste modifiche dei sistemi di ventilazione in modo più dettagliato.

Schema di ventilazione naturale e forzata

Come già accennato, i moderni sistemi di ventilazione sono suddivisi in modifiche naturali e forzate.

Qual è la differenza e cosa è più adatto per organizzare questi o altri locali al coperto?

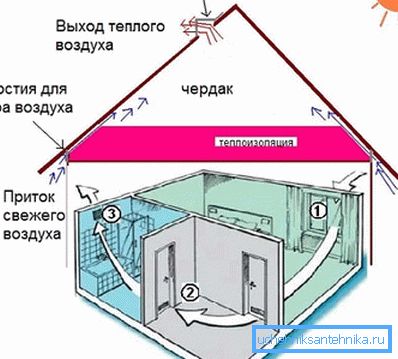

1. La ventilazione naturale funziona a causa della differenza di pressione all'interno e all'esterno dell'oggetto.. L'aria di scarico viene scaricata attraverso il cofano, mentre l'afflusso viene effettuato attraverso speciali tubi di ingresso o perdite nel vestibolo di finestre e porte.

I sistemi del tipo naturale (passivo), a loro volta, sono suddivisi nelle seguenti modifiche:

• Ventilazione organizzata: comporta lo scambio d'aria del dispositivo attraverso aperture di aspirazione e scarico appositamente predisposte. Un tale sistema consente non solo di sostituire l'aria di scarico con l'aria di mandata, ma anche di regolare l'intensità del flusso.
• La ventilazione non organizzata presuppone la presenza di una cappa senza un condotto dell'aria di mandata (la sua funzione sarà eseguita da una bocca aperta o spazi vuoti nel vestibolo di finestre e porte).

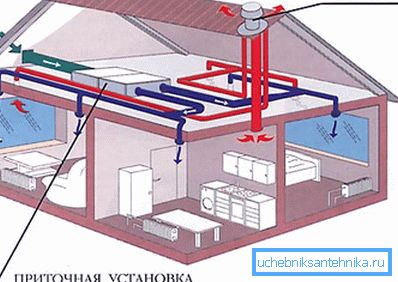

1. La ventilazione meccanica (forzata) coinvolge il movimento dell'aria creando una differenza di pressione utilizzando ventole o eiettori.

Lo schema è più efficiente rispetto alla varietà passiva, poiché funziona indipendentemente dalle condizioni climatiche esterne all'edificio.

Importante: Grazie all'utilizzo di speciali dispositivi elettronici, è possibile l'invio di sistemi di ventilazione e controllo automatizzato in combinazione con un controllo efficace dei parametri di base dello scambio d'aria nella stanza.

Classificazione dei sistemi per tipo di organizzazione dello scambio d'aria

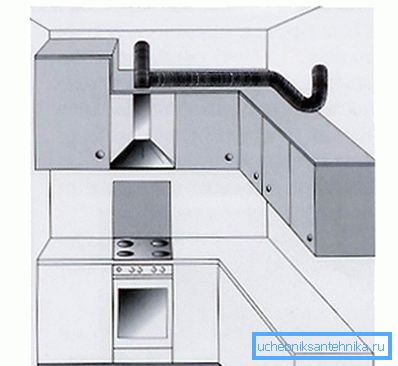

• Ventilazione locale - Questo è un sistema di aria di alimentazione in cui l'aria viene fornita a specifiche aree della stanza, mentre l'aria di scarico da queste aree viene rimossa. Un tipico esempio di tale schema per l'implementazione dello scambio d'aria è una cappa da cucina installata sopra la stufa.

Oltre all'utilizzo domestico, tale schema ha trovato ampia applicazione nella ventilazione di locali industriali dove è necessario rimuovere l'aria inquinata da uno o un altro sito di produzione.

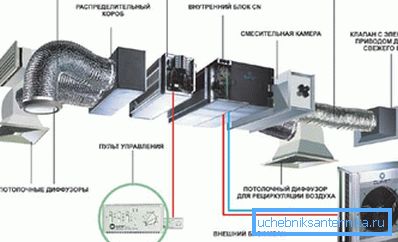

• Ventilazione di tipo generale è inteso per il mantenimento ugualmente efficace dei parametri di ricambio dell'aria nell'intero ambiente, indipendentemente dai suoi parametri.

Tali schemi sono più spesso utilizzati nella disposizione di spazi per uffici e spazi commerciali.

• Sistemi antifumo installato nel quadro della sicurezza antincendio nella stanza.

I sistemi di rimozione del fumo in caso di accensione non autorizzata fanno uscire i prodotti della combustione, consentendo alle persone presenti nella stanza di evacuare ed evacuare proprietà preziose che potrebbero essere danneggiate in caso di incendio.

• Sistemi di ventilazione di emergenza utilizzato in aree in cui vi è una maggiore probabilità di rilascio inaspettato di sostanze nocive o potenzialmente pericolose in volumi superiori agli standard MPC.

La ventilazione di emergenza è caratterizzata da un aumento delle prestazioni e consente di rimuovere il gas in eccesso nel più breve tempo possibile. Installazioni di questo tipo sono installate e gestite esclusivamente presso impianti industriali.

Attrezzature utilizzate nei sistemi di ventilazione

Le apparecchiature e gli accessori per i sistemi di ventilazione sul mercato sono rappresentati da una vasta gamma di dispositivi, tra i quali annoveriamo le seguenti categorie:

Ventilatori - dispositivi meccanici a lama che forzano aria nei condotti di ventilazione.

In base al design e alle caratteristiche operative, i fan sono suddivisi nelle seguenti modifiche:

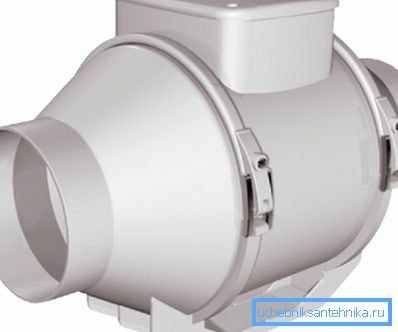

• canale (rettangolare e rotondo);
• diametrale (tangenziale);
• assiale (assiale);
• radiale (centrifugo);
• tetto.

Considera i tipi principali di questi dispositivi il più dettagliati possibile:

• Assiali, o come sono chiamati ventilatori assiali, hanno trovato applicazione nelle più semplici cappe per uso domestico.

Tali dispositivi si distinguono per un prezzo basso. Il design è un involucro esterno, all'interno del quale si trova un motore elettrico e una girante, che guida l'aria. Nonostante la semplicità del design, i fan di questo tipo hanno una maggiore efficienza rispetto agli analoghi, disposti in modo diverso.

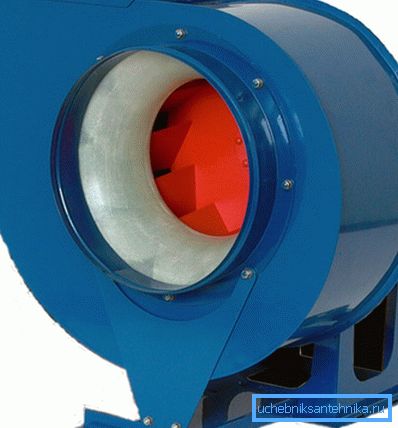

• I ventilatori radiali (centrifughi) sono ampiamente utilizzati nella costruzione di sistemi industriali. Questi dispositivi sono caratterizzati da affidabilità e di conseguenza una lunga risorsa.

Il design del dispositivo è un involucro a spirale e un'elica che si trova al suo interno, ruotando attorno al proprio asse. La vite gira il flusso d'aria, che viene gettato nel condotto sotto l'azione della forza centrifuga.

• I ventilatori tangenziali (diametrici) sono un altro tipo di installazioni industriali. Il dispositivo si presenta come un design chiuso con connessioni per l'ingresso e l'uscita dell'aria. Tali installazioni sono montate in sistemi di condizionamento dell'aria e cortine di calore. Meno comunemente, l'unità è installata nella rottura del condotto.

Oltre ai ventilatori, i seguenti elementi strutturali sono utilizzati nei sistemi di ventilazione:

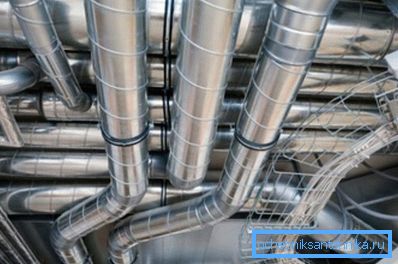

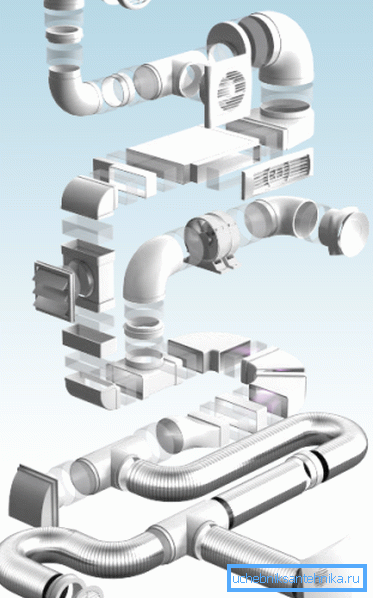

• Condotti d'aria - tubi con sezione trasversale rettangolare o rotonda, collegati in un'unica struttura mediante rubinetti e accessori di montaggio speciali.
• Profili per sistemi di ventilazione - sono guide metalliche con fori di montaggio su cui sono montati tutti i componenti.
• Attenuatori del suono e materiali per l'isolamento acustico - utilizzati per ridurre i livelli di rumore durante il funzionamento del sistema.
• I filtri per i sistemi di ventilazione sono una vasta gamma di dispositivi installati sul condotto di ingresso e impediscono l'ingresso di polvere e altri contaminanti nella stanza.

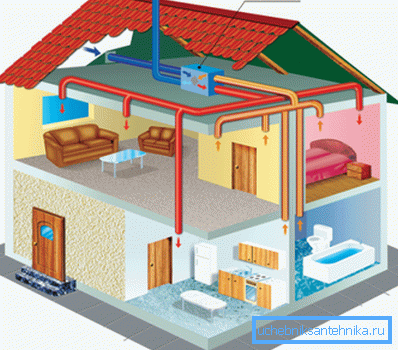

• Riscaldatori ad aria - possono essere utilizzati nei sistemi di ventilazione e sostituire completamente il riscaldamento. Insieme ai riscaldatori convenzionali, i recuperatori sono sempre più utilizzati nella ventilazione, consentendo di ridurre il costo dell'aria di riscaldamento riducendo il consumo di energia.

conclusione

Quindi, abbiamo considerato le caratteristiche dei sistemi di ventilazione del dispositivo. Inoltre, abbiamo scoperto quali apparecchiature sono utilizzate nell'attuazione di determinati schemi. Questa informazione può essere applicata in pratica, ad esempio, quando si organizza la ventilazione in una casa di campagna.

Hai qualche domanda? Troverai più informazioni utili guardando il video in questo articolo.
