Test di ventilazione: valori dei test e requisiti normativi
Qual è il test del sistema di ventilazione? Quali parametri vengono valutati? Esistono documenti normativi che regolano la disposizione dei sistemi di ventilazione e la procedura per la loro verifica?
Proviamo a rispondere a queste domande.

Elenco di documenti
Da una lista abbastanza ampia di documenti relativi alla ventilazione, dobbiamo esaminare due principali.
- In SNiP 3.05.01-85 sono indicati i requisiti generali per la ventilazione del dispositivo.
- Nella tecnologia descritta GOST 12.3.018-79, che sono test aerodinamici dei sistemi di ventilazione.

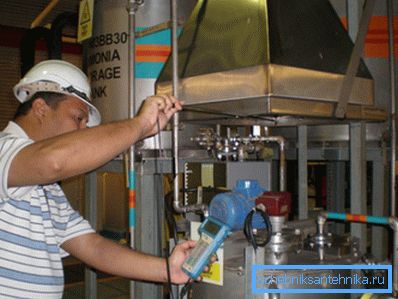

Importante: l'atto di collaudo completo dei sistemi di ventilazione viene emesso sulla base di entrambe le misurazioni delle prestazioni effettive del sistema e dell'ispezione visiva con verifica dei parametri dell'apparecchiatura di ventilazione con quelli indicati.

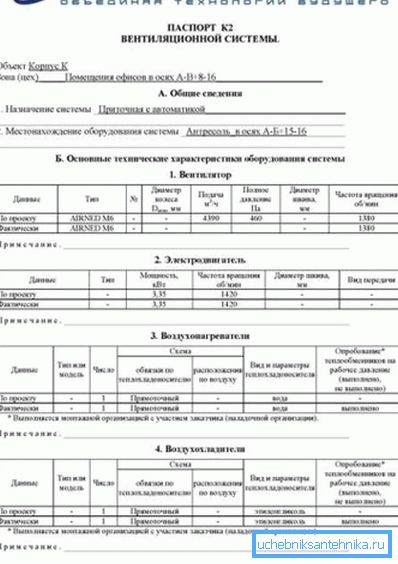

In base ai risultati del test, al proprietario viene rilasciato un passaporto di ventilazione.
Perché è necessario?
- Un passaporto è un documento che registra ufficialmente l'attrezzatura acquistata da voi, anche se al momento dell'acquisto non aveva certificati di conformità con gli standard russi.
- Inoltre, il documento servirà da argomento pesante in qualsiasi controversia con i supervisori. In caso di incendi, fumo e altri problemi, il proprietario sarà sempre in grado di dimostrare che non sono stati causati dall'incoerenza della struttura e dalle prestazioni del sistema di ventilazione con gli standard applicabili.
Passiamo ai requisiti dei documenti normativi.
requisiti
SNiP 3.05.01-85
I condotti d'aria, nei quali è possibile la ricaduta della rugiada, vengono posati con un'inclinazione costante al drenaggio di 1 - 1,5 cm per metro di lunghezza. Le giunture longitudinali di tali scatole si trovano solo nella parte superiore (leggi anche l'articolo "Esame della ventilazione" per il rilevamento tempestivo di problemi e contaminazione).

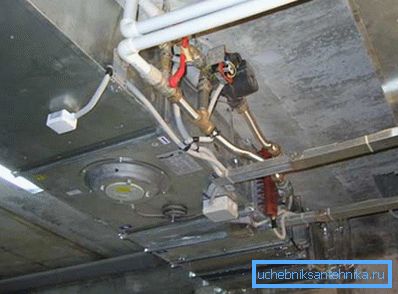

Le guarnizioni tra le flange possono essere estese solo al di fuori della flangia.

Anche il materiale della guarnizione è regolato.
- A temperature dell'aria fino a 70 ° C, è possibile utilizzare gommapiuma, gommapiuma, guarnizioni di gomma spessa o imbracatura di polimero mastice.
- A temperature superiori a 70 ° C vengono utilizzati cartoni di amianto o amianto.
Nuance: per la produzione, la cui tecnologia implica l'inquinamento atmosferico da fumi acidi, viene utilizzata solo gomma resistente agli acidi.
Gerlen (un nastro sigillante in materiale gommoso), mastici sigillanti e polsini termorestringenti possono essere utilizzati per sigillare i giunti a incastro.
Tutti i bulloni devono essere serrati sulla flangia. I dadi devono essere su un lato della flangia; con la sua disposizione orizzontale, i dadi si trovano solitamente nella parte inferiore. L'istruzione è collegata alla sicurezza banale: un bullone è più pesante di un dado e, se lasciato cadere da una grande altezza, può causare ferite più gravi.
Il collaudo dei sistemi di ventilazione, tra le altre cose, comporta un controllo visivo del passo dei condotti. Cosa dovrebbe essere?
Tipo di condotto | Distanza massima tra i punti di attacco (supporti o supporti), m |
Flangeless con la dimensione massima fino a 400 mm | 4 |
Flangereless con la dimensione maggiore di oltre 400 mm | 3 |
Flangiata con la massima dimensione fino a 2000 mm | 6 |
verticale | 4 |
Sfumatura: quando l'altezza del soffitto nell'edificio è di 4 metri, si consiglia di fissare pozzi di ventilazione verticali nel soffitto.

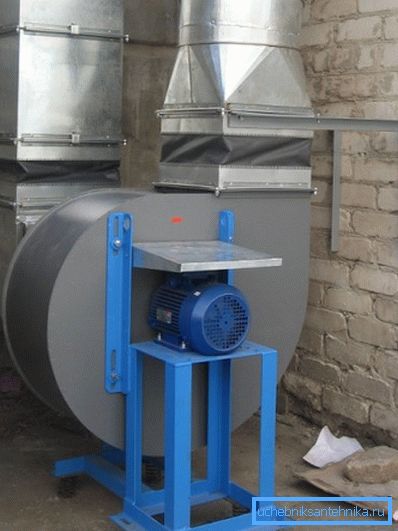

I condotti dell'aria sono collegati alle ventole con inserti flessibili che impediscono la trasmissione di vibrazioni.

Le ventole radiali devono essere installate su basi antivibranti sugli ancoraggi. Gli stessi isolatori di vibrazioni, quando installati sul pavimento o sulle fondamenta, non richiedono il fissaggio, ma è necessario fissarli alle strutture metalliche.
Gli assi delle ventole e dei motori elettrici devono essere rigorosamente coassiali o paralleli (a seconda del metodo di trasmissione della coppia).
Tutti gli elementi potenzialmente pericolosi del sistema di ventilazione (giunti, cinghie, ugelli di aspirazione aperti) sono coperti con coperture protettive e reti.
GOST 12.3.018-79
In che modo, secondo il documento, vengono eseguiti i test aerodinamici dei sistemi di ventilazione?
Punti di misura

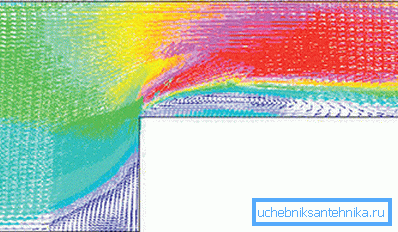

- Per misurare la pressione e la portata, vengono selezionate sezioni che non si trovano a meno di 6 diametri idraulici dopo il punto di perturbazione del flusso (rotazione, valvola, griglia, ecc.) E non più vicino di 2 diametri idraulici ad esso. Il costo di non conformità a questa regola è una grave distorsione dei risultati delle misurazioni a causa della turbolenza.

Riferimento: per un diametro idraulico del condotto rotondo uguale al diametro interno. Per un rettangolo, viene calcolato come 2AB / (A + B), dove A e B sono lati della sezione interna del condotto.
- È consentito posizionare il punto di misurazione (sezione di misura) nel punto di restringimento improvviso o allargamento del canale. Inoltre, la sua area è considerata uguale alla più piccola area della sezione trasversale nella costrizione.
attrezzatura
Quale apparecchiatura viene utilizzata per i singoli test dei sistemi di ventilazione e di climatizzazione?
- Un ricevitore di pressione combinato viene utilizzato per misurare la pressione dinamica in un flusso a una velocità superiore a 5 m / se la pressione statica in un flusso costante.
- È necessario un ricevitore a piena pressione, come suggerisce il nome, per misurare la pressione totale in flussi veloci (oltre 5 m / s).

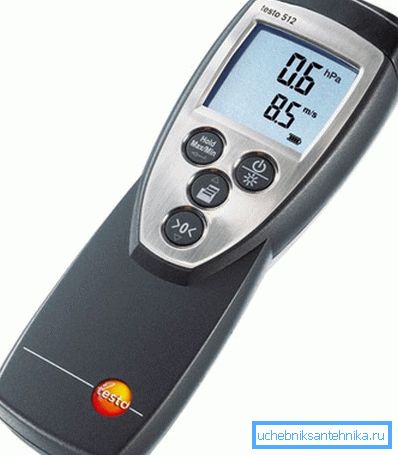

- Il manometro differenziale e il manometro sono usati per misurare la caduta di pressione.

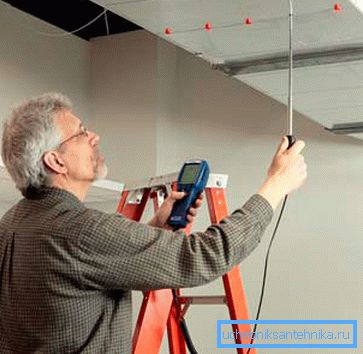

- Anemometro (termo-anemometro) - per misurare la velocità del flusso d'aria lento (fino a 5 m / s).
- Barometro: per misurare la pressione dell'ambiente. Questo è necessario per valutare il flusso d'aria quando la ventilazione è in funzione.
- Termometro a mercurio o termocoppia - per misurare la temperatura dell'aria.
- Psicrometro - per misurare il livello di umidità.
Sfumature: nelle misurazioni effettuate in correnti polverose, il design dei dispositivi deve provvedere alla loro semplice pulizia, con le proprie mani, con un pennello o con un flusso di aria compressa dal compressore.
Ordine di prova
I test sono condotti non prima di 15 minuti dopo l'inizio della ventilazione; Durante questo periodo, tutti i parametri fondamentali di pressione, velocità, temperatura e umidità si stabilizzano.
Che cosa si misura esattamente?
- La pressione dell'aria nella stanza.
- La temperatura nel condotto.
- La temperatura nella stanza.
- Pressione di flusso dinamica.

- Pressione statica nello stesso punto di flusso.
- Pressione totale allo stesso punto.
- Il tempo in cui l'anemometro si trova nel piano della sezione trasversale misurata del flusso e il cambiamento nelle sue letture.
sicurezza
Esiste un solo requisito relativo alla sicurezza: il processo di misurazione non dovrebbe portare alla formazione di concentrazioni di gas pericolose o esplosive.
documentazione

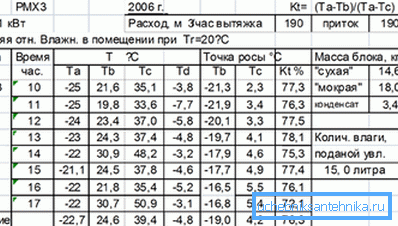

Sulla base delle misurazioni e della loro elaborazione, viene compilato un protocollo di prove aerodinamiche della ventilazione, in cui sono inseriti tutti i parametri presi. Oltre a registrare le misurazioni, l'atto di test individuale delle apparecchiature di ventilazione include i risultati dell'ispezione visiva e la verifica delle effettive caratteristiche dell'apparecchiatura con quanto dichiarato.

Per essere soggetti ad attivazione:
- Per i fan - tipo, diametro della girante, portata e pressione di flusso totale, giri e diametro della puleggia.
- Per motore elettrico - tipo, potenza, velocità, metodo di trasmissione della coppia e diametro della puleggia.
- Per condizionatori e riscaldatori - tipo, schema di circolazione del refrigerante, tipo e risultati del test per pressione di esercizio.
- Per i filtri - rendimento, percentuale di intrappolamento e perdita di carico.
- Per umidificatori - tipo, portata d'aria, pressione prima dello spruzzatore, giri e diametro della ruota dello spruzzatore e potenza del motore.
L'atto di testare il sistema di ventilazione, pur rispettando tutti i requisiti tecnici e deviando le caratteristiche reali del progetto di non più del 10%, funge da base per il rilascio di un passaporto per la ventilazione.

conclusione
Speriamo di poter rispondere alle domande che si sono accumulate nel lettore nell'ambito dei requisiti normativi e delle procedure di test (vedi anche l'articolo "Automazione per la ventilazione: funzioni, caratteristiche, capacità").
Come sempre, il video in questo articolo offrirà ulteriori informazioni. Buona fortuna!
