Unità di ventilazione: caratteristiche tecniche e

Ogni edificio ha bisogno di ventilazione di alta qualità. Nei grattacieli residenziali e nei complessi industriali, le unità speciali di ventilazione aiutano a realizzarlo. Sono allineati in interi sistemi, unendo tutte le stanze residenziali e di utilità. Successivamente, analizziamo le meraviglie dell'ingegneria in modo più dettagliato.

Disposizioni generali

Prima di tutto, prestiamo un po 'di attenzione al processo di ventilazione stesso, o piuttosto alla domanda: perché è necessario? Qui puoi evidenziare i due fattori più importanti:

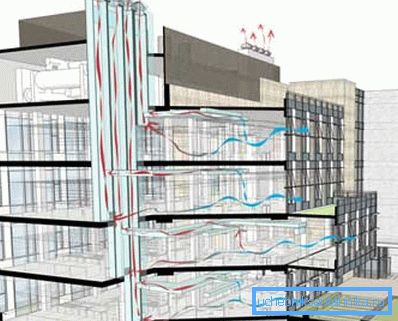

Quindi, vediamo che l'implementazione della corretta ventilazione è incredibilmente importante sia per i residenti che per l'edificio stesso. E se nelle case private viene utilizzato principalmente un tubo per eseguire questo compito, nei grandi edifici con molte stanze sarà più razionale creare un sistema di ventilazione in una volta nelle pareti usando i blocchi considerati.

Descrizione e applicazione

L'unità di ventilazione è un elemento autoportante della struttura dell'edificio, che ha vari tipi di condotti di ventilazione. Fissato prevalentemente alle pareti portanti o alle solette utilizzando una saldatrice e malta cementizia. La combinazione di molte di queste sezioni e costituisce un unico sistema efficace per lo scambio di masse d'aria (vedi anche l'articolo "Ventilazione del tetto" è un passo semplice ma importante nel miglioramento domestico).

Differenze strutturali

Vengono utilizzati i seguenti tipi di unità di ventilazione:

1. monolitico. Vengono creati da un componente principale, compreso un canale di raccolta e canali satellitari inclinati, e due componenti aggiuntivi, dotati solo di canali verticali. Inoltre, sono dotati di speciali elementi incorporati, con l'aiuto dei quali viene realizzato il fissaggio dei blocchi alle superfici dei cuscinetti. Tali modelli sono caratterizzati da elevata affidabilità ed efficienza grazie alla tenuta assoluta.

1. prefabbricato. Sono assemblati nel sito di installazione collegando due componenti con l'aiuto di una saldatrice. Pertanto, il trasporto e l'installazione di tali prodotti sono molto più semplici. Anche il loro prezzo è prevalentemente inferiore. Ma va notato il calo degli indicatori di prestazione dovuto alla comparsa delle giunture di aggancio.

Opzioni di materie prime

La composizione delle materie prime utilizzate nella produzione di unità di ventilazione può differire, il che influisce sulla loro funzionalità.

Diamo un'occhiata al più comune:

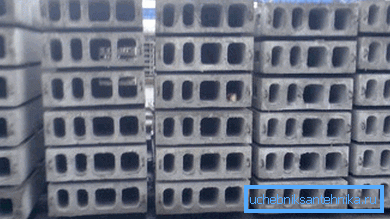

1. Cemento armato. Il cemento armato è caratterizzato da maggiore resistenza e affidabilità grazie alla presenza di uno "scheletro" metallico. Ma dà anche un peso molto grande, che a sua volta richiede una base rinforzata e aggiunge ulteriori difficoltà nell'installazione delle proprie mani.

1. Calcestruzzo gesso. La presenza di gesso nella composizione può facilitare significativamente la massa dell'intera struttura a causa della perdita di forza. In generale, il sistema di ventilazione realizzato con tale materiale è più economico, poiché non è necessario rinforzare la base e in alcuni casi i lavori di installazione possono fare a meno di costosi sollevamenti.

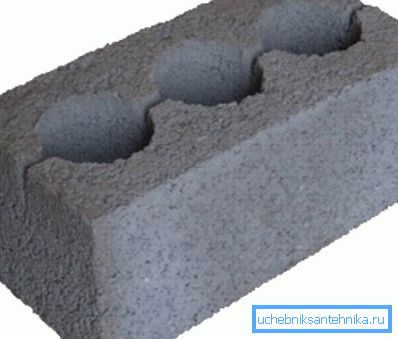

1. argilla espansa calcestruzzo leggero. L'aggiunta di argilla al calcestruzzo può ridurre significativamente la conduttività termica del prodotto finito. Inoltre, tali prodotti hanno una resistenza al fuoco molto elevata, che non è mai superfluo nella costruzione di strutture residenziali e industriali.

Suggerimento: in edifici con un sistema di riscaldamento debole, si consiglia di utilizzare blocchi di cemento keramsit durante la creazione di ventilazione. A causa delle proprietà di isolamento termico di questo materiale, le masse d'aria in uscita si raffreddano più lentamente, garantendo un'elevata forza di flusso.

dimensioni

Le dimensioni lineari delle unità di ventilazione sono presentate nella seguente tabella:

Lavori di montaggio

Suggerimento: anche se si esegue l'installazione delle unità di ventilazione con le proprie mani, si consiglia comunque di utilizzare i servizi di un architetto professionista. Sarà in grado di calcolare la progettazione ottimale tenendo conto di tutte le caratteristiche dell'edificio, che alla fine risparmieranno sui materiali e garantiranno un'alta efficienza del futuro sistema di ventilazione.

Per eseguire tutto il lavoro necessario, sono necessari due installatori e uno scaffold.

L'istruzione delle loro attività è la seguente:

1. Il primo passo è rimuovere tutti i possibili detriti dal supporto inferiore, su cui verrà eseguita l'installazione, al fine di evitare distorsioni e aumentare le prestazioni di adesione.
2. Quindi la superficie viene bagnata e chiusa con uno speciale tappo-telaio, che eviterà la penetrazione della malta cementizia nei condotti di ventilazione.

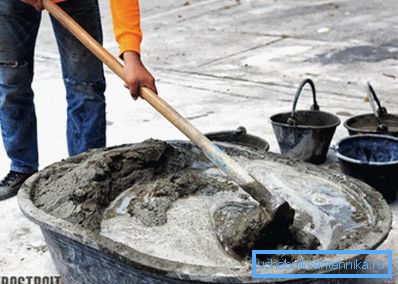

3. Soluzione mista di cemento e sabbia nel rapporto di 1: 3.

Suggerimento: si consiglia di utilizzare la miscela cemento-sabbia di fabbrica, poiché ha una qualità più elevata e proporzioni accurate.

1. La miscela omogenea risultante viene sovrapposta al modello con una vanga.
2. La soluzione viene stirata con una cazzuola all'estremità del prodotto sottostante, dopodiché viene rimosso il telaio.
3. Ora sono necessari i servizi di un'impalcatura che, ispezionando il blocco, lo imbragga e gli consenta di sollevarlo.
4. Gli installatori portano l'unità di ventilazione nell'area di installazione e si assicurano che tutti i fori coincidano con la sezione precedente e che le parti anteriori siano abbassate rigorosamente sul letto di cemento.
5. Il livello verticale è controllato dalla struttura verticale. Questo è un punto molto importante, poiché l'assunzione dell'errore più piccolo può portare alla sua progressione geometrica sui blocchi installati in futuro.
6. Con l'aiuto di palanchini ha apportato le modifiche necessarie alla posizione del prodotto.
7. Il prossimo è attaccare le parti incassate della saldatrice alle pareti divisorie. L'unità stessa durante tale processo dovrebbe essere seguita per evitare possibili distorsioni.
8. La fase finale consiste nell'elaborare e sigillare la cucitura orizzontale con le cazzuole, dopo di che è possibile passare alla sezione successiva.

conclusione

La ventilazione di alta qualità e correttamente funzionante è necessaria in ogni edificio. Senza di esso, non solo la salute delle persone, ma anche l'integrità dell'edificio stesso è in pericolo. Le unità di ventilazione in cemento consentono di implementare un sistema duraturo e affidabile (leggi anche l'articolo "Passaporto del sistema di ventilazione: gli obiettivi della ricevuta, il modulo ei requisiti normativi per il sistema).

Il produttore di oggi offre molte varianti di tali prodotti, che differiscono per caratteristiche strutturali, parametri tecnici e materiali di fabbricazione. Sopra sono il più comune di loro, così come con le caratteristiche del lavoro di installazione.

Il video in questo articolo ti fornirà ulteriori informazioni direttamente correlate ai materiali presentati.

Unità di ventilazione: il modo migliore per creare ventilazione nei grattacieli e nei complessi industriali.
