Valvola di sfiato - viste e caratteristiche

Gli appartamenti e le case moderni sono costruzioni ermetiche, quindi hanno bisogno di un'efficace ventilazione. Il suo elemento essenziale sono le valvole di ventilazione, che passano le masse d'aria in un'unica direzione. Il più delle volte nei sistemi di scambio d'aria c'è una valvola di ventilazione per le pareti, che può essere ingresso o retromarcia.

In questo articolo esamineremo in dettaglio lo scopo di tali valvole, considereremo i loro vari tipi, caratteristiche e processo di installazione.

destino

La valvola di sfiato dell'aria svolge contemporaneamente importanti funzioni:

• Garantisce il funzionamento corretto e ininterrotto del sistema di ricambio d'aria.
• Regola il flusso d'aria e le modalità di ventilazione.
• Come accennato in precedenza, impedisce il movimento delle masse d'aria nella direzione opposta o copre completamente la bocca.
• Fornisce un equilibrio tra alimentazione e flusso d'aria di scarico.
• È una protezione contro la penetrazione del rumore della strada nella stanza.

Inoltre, oggi ci sono progetti che, oltre a quanto sopra, svolgono anche una funzione di prevenzione incendi. Pertanto, questo dispositivo è un elemento importante della ventilazione.

Tipi di valvole

Ad oggi, ci sono alcuni tipi di varie valvole di ventilazione. Prima di tutto, differiscono nel loro scopo:

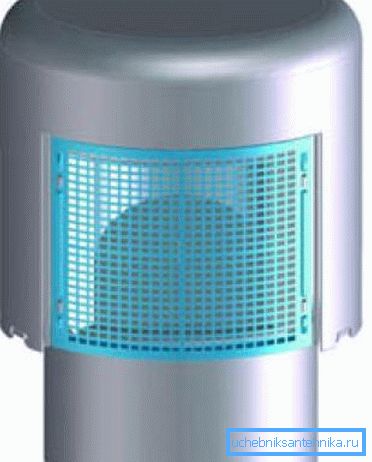

Fai attenzione! La ventilazione è anche definita una valvola per acque luride, tuttavia, per lo scambio d'aria negli ambienti non importa e sono progettati per compensare la pressione nel sistema.

Inoltre, questi prodotti variano di forma.

Possono essere:

• rotonda;
• Quadrato o rettangolare.

A seconda del dispositivo, sono elettrici o manuali. La valvola elettrica funziona in combinazione con altri dispositivi di ventilazione e regola automaticamente il flusso d'aria.

Disposizione delle valvole

Influenza sul muro

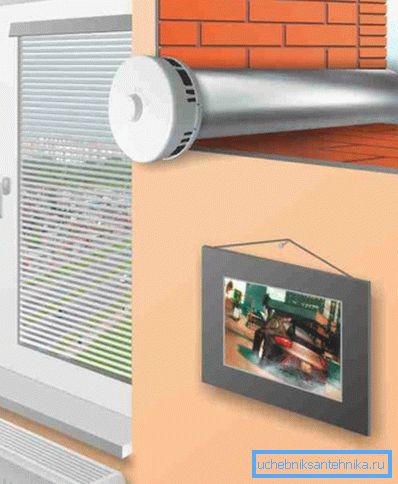

La valvola di ingresso a parete è il progetto più comune (scopri qui come viene equipaggiata la ventilazione del locale caldaie di una casa privata).

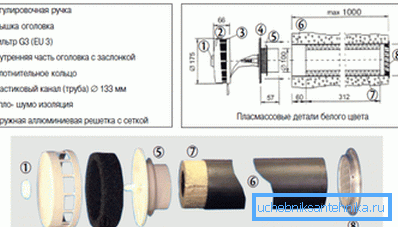

Consiste dei seguenti elementi:

• Tubo: la lunghezza è leggermente più grande dello spessore della parete.
• Griglia esterna - ritarda i detriti di grandi dimensioni.
• Materiale insonorizzante - situato all'interno del tubo.
• Filtro: impedisce la penetrazione di polvere e altri piccoli detriti.
• Elemento mobile - regola l'intensità del flusso d'aria e, se necessario, chiude il sistema.
• Interruttore - progettato per controllare l'elemento in movimento.
• Cappuccio: conferisce al design un aspetto decorativo e protegge dai danni meccanici.

Questo design ha diversi vantaggi, come ad esempio:

• Facile installazione;
• L'aspetto del dispositivo non guasta il design degli interni;
• Convenienza di operazione;
• l'efficacia;
• La possibilità di installare le proprie mani, anche dopo aver finito la stanza.

Suggerimento: Se il dispositivo si trova vicino al radiatore, l'aria in entrata si riscalda immediatamente.

Un esempio di tali modelli sono:

• CPV 125;

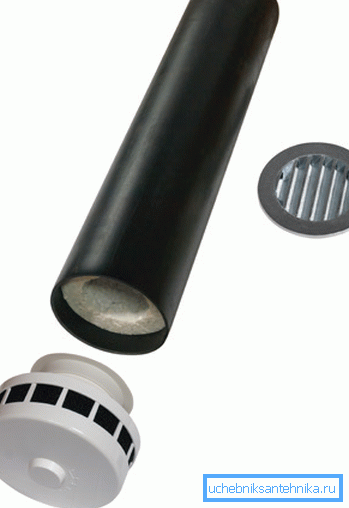

• KIV-125 e altri

Il dispositivo delle elettrovalvole è più complicato, dato che hanno sensori e un motore elettrico. Tuttavia, il principio del loro lavoro rimane lo stesso. Il prezzo dei dispositivi automatici, ovviamente, è superiore a quelli meccanici.

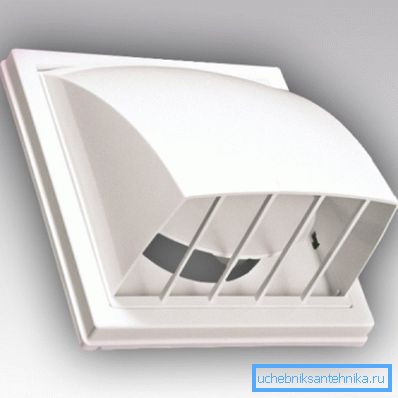

sfogo

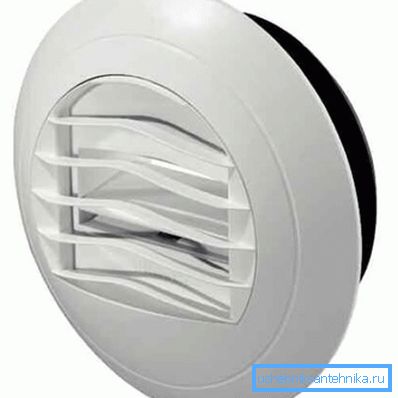

La valvola di scarico, di norma, ha un design più semplice della valvola di aspirazione e consiste di soli tre elementi:

• Parte fissa sotto forma di reticolo - può essere quadrato o rettangolare. Il suo scopo principale è quello di dare al design un aspetto decorativo, oltre a proteggere la valvola da danni meccanici.
• Parte mobile (cancello) - è un petalo rotondo o quadrato, che può essere aperto solo in una direzione.
• flangia - progettato per collegare il dispositivo al condotto di ventilazione - ha sempre una forma rotonda.

Fai attenzione! Se si sceglie una valvola per il bagno, è necessario prestare attenzione al materiale con cui è realizzata, poiché il dispositivo deve resistere a temperature elevate e umidità elevata. Pertanto, non è possibile installare prodotti in plastica.

L'installazione deve essere eseguita con attenzione in modo da non danneggiare la valvola e impedire che i detriti di costruzione entrino nella struttura. In caso contrario, il dispositivo non funzionerà come previsto.

Ad esempio, il lembo può sempre essere aperto. Pertanto, dopo l'installazione, assicurarsi di verificare le prestazioni del prodotto.

finestra

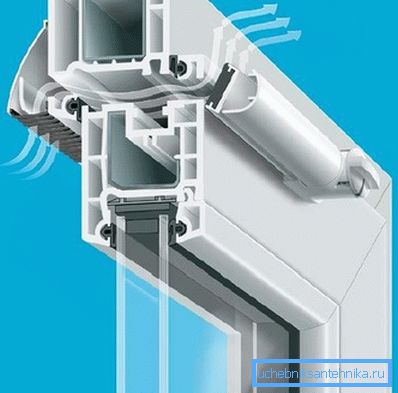

Questa valvola è una struttura incorporata nel profilo della finestra. Il suo dispositivo è abbastanza semplice, tuttavia, l'efficacia non ne risente.

L'unico inconveniente è la mancanza di filtri, ma dal momento che il divario è piuttosto stretto, la spazzatura dalla strada non può penetrare attraverso di essa. Se necessario, lo spazio può essere chiuso o l'intensità del flusso può essere regolata con una maniglia speciale.

Le valvole per finestre sono fornite con la finestra. Pertanto, la loro presenza dovrebbe prestare attenzione quando si sceglie Windows. È vero, ci sono modelli che sono montati sulle finestre di plastica già installate.

Fai attenzione! Esistono modelli che non consentono di regolare il flusso d'aria, ma limitano solo in caso di forti raffiche di vento. Certo, è meglio quando c'è una funzione di controllo di afflusso. Pertanto, al momento è necessario prestare attenzione quando si sceglie un prodotto.

Installazione di valvole di ventilazione

fornitura

Prima di procedere con l'installazione della valvola di aspirazione, è necessario determinarne la posizione. Per fare questo, un sistema di ventilazione dovrebbe essere elaborato in anticipo, in conformità con alcune regole. È meglio affidare il lavoro a un simile schema agli specialisti.

Ulteriori istruzioni di installazione sono le seguenti:

• Il primo passo è misurare lo spessore delle pareti e acquistare un prodotto di lunghezza adeguata. In vendita puoi trovare dispositivi con un tubo da 0,4 a 1 m.
• Dopo aver determinato la posizione del dispositivo, è necessario praticare un foro nel muro. Il diametro deve avere un piccolo margine in modo che il tubo possa passare liberamente nel foro.
• Dopo aver installato il tubo, tutti gli spazi devono essere zenati in modo che i giunti siano ben stretti.

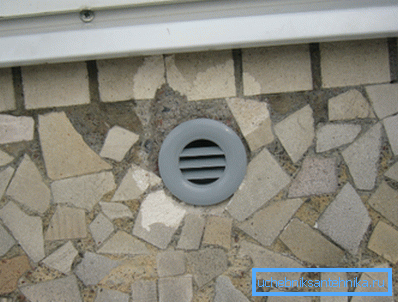

• Quindi, una griglia protettiva viene installata all'esterno e la valvola stessa viene montata all'interno, in base alle istruzioni del produttore.

Fai attenzione! Per evitare che la precipitazione e l'umidità penetrino all'interno della struttura, è necessario installare una grondaia all'esterno della griglia.

sfogo

L'installazione della valvola di scarico implica la presenza di condotti di ventilazione, che possono essere posizionati nella parete o nel soffitto.

Generalmente le prese d'aria con valvole di scarico sono installate in locali tecnici:

• In cucina;
• Nel bagno;
• Nel bagno, ecc.

La presenza di elementi di scarico in queste stanze è sufficiente per lo scambio di aria in tutte le stanze, poiché la circolazione avviene attraverso le fessure delle porte.

L'intera installazione si riduce al collegamento della struttura con questi canali. Di norma, gli elementi sono collegati mediante il metodo della flangia. Dopo che la valvola stessa è stata collegata, una griglia superiore viene applicata alla parete o al soffitto, che è il più spesso attaccato alla superficie con viti autofilettanti.

Qui, forse, e tutti i punti principali che è necessario conoscere sulle valvole di ventilazione nella disposizione del sistema.

conclusione

Le valvole sono un elemento importante dei sistemi di ventilazione, che consente di regolare il loro lavoro. Le valvole di ventilazione possono essere installate su entrambe le bocchette di aspirazione e scarico. Inoltre, la valvola di non ritorno e la valvola di sfiato svolgono diverse funzioni, quindi lavorano insieme nel sistema.

Dal video in questo articolo, puoi imparare alcune informazioni aggiuntive su questo argomento.
