Valvola per ventilazione - appuntamento, tipi e controllo
Il normale ricambio d'aria nella stanza consente di svolgere la normale attività di vita in essa. In questo caso, utilizzare diversi sistemi di ventilazione, naturali, combinati o forzati, nonché vari dispositivi. Ad esempio, il flusso d'aria può regolare la valvola a farfalla per la ventilazione e, per prevenire l'aria fresca, utilizzare un dispositivo di tipo inverso.
Come hai già capito, oggi ne discuteremo, così come altri dispositivi simili.
appuntamento
Le valvole di sfiato o aria fanno parte del condotto. Il loro design comprende la serranda dell'aria, che può essere regolata in modalità manuale o automatica. Di seguito consideriamo la funzione di questi dispositivi:
| registrazione | Con il loro aiuto, è possibile controllare il flusso del flusso d'aria in una determinata parte del sistema di ventilazione. Questo è fatto per configurare quest'ultimo e per cambiare le modalità del suo funzionamento. Il secondo nome è la valvola a farfalla di ventilazione. |
| blocco | In questo caso, l'accesso alla stanza dell'aria di rifornimento viene bloccato se la ventilazione viene spenta. |
| Mantenere l'equilibrio | Una funzione necessaria che controlla l'afflusso e il deflusso delle masse d'aria quando viene utilizzata l'opzione di ricircolo dell'aria. |
| Lotta antincendio | Può trattenere il fuoco o il fumo, per questo scopo utilizzare tipi speciali di dispositivi. |
tipi

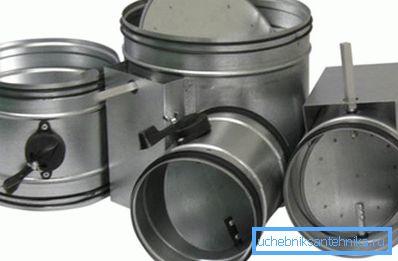

La forma del dispositivo dipende dalla sezione del condotto per cui sono destinati, più spesso è rotonda o rettangolare.
Di seguito diamo un'occhiata più da vicino a quale sia la vista.
Suggerimento: utilizzare questa classificazione per selezionare le valvole di sfiato in una fase iniziale.

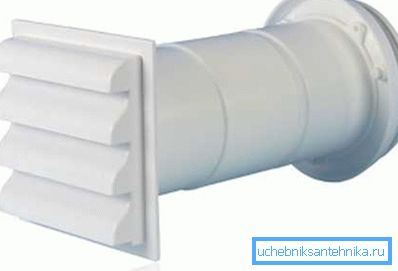

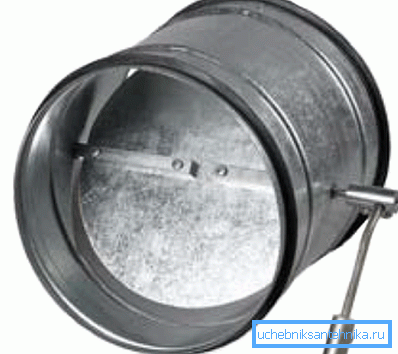

- fornitura - è disponibile con possibilità di regolazione manuale o automatica della posizione della serranda dell'aria. Utilizzato per controllare il volume delle masse d'aria che lo attraversano, nonché per bloccare il flusso d'aria in una data area del sistema di ventilazione o in caso di spegnimento del sistema di ventilazione. Puoi installarlo da solo.
Suggerimento: installare i dispositivi per proteggere il sistema di ventilazione con gli ammortizzatori regolabili automaticamente che possono essere sincronizzati per chiudere o aprire automaticamente i dispositivi quando il sistema di ventilazione viene spento o acceso, rispettivamente.
Il design del dispositivo di strozzatura di ingresso della sezione rettangolare è costituito da un telaio, con dimensioni corrispondenti alla sezione del condotto per cui è destinato. È dotato di numerose tende orizzontali, collegate da una trasmissione meccanica con un azionamento. Questo li fa muovere in modo sincrono, dando l'opportunità di aprire la valvola completamente o chiuderla ermeticamente.

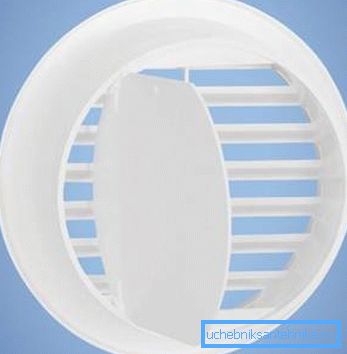

- Inverso o gravitazionale - elimina la possibilità di invertire la direzione del flusso d'aria.
Fondamentalmente, tali dispositivi sono installati nei condotti di scarico per impedire:
- movimento dell'aria inversa, che può verificarsi in determinate condizioni atmosferiche;
- aria fredda, insetti, lanugine e altri allergeni entrano nei locali se il ventilatore è spento;
- l'ingestione di odori estranei, compresa la cottura di cibo o fumo, dai pozzi di ventilazione di altre stanze o altri piani.
Il dispositivo verrà chiuso in caso di spegnimento del ventilatore di scarico e aperto quando viene acceso per scaricare l'aria di scarico verso il condotto di ventilazione.
- Camere di miscelazione - Progettato per regolare l'equilibrio tra l'aria esterna fresca e il ricircolo quando si utilizzano sistemi di ventilazione con ricircolo del flusso d'aria.
- Rimozione del fumo - dotato di azionamenti elettrici sincronizzati con il sistema di allarme antincendio. Aprono la serranda quando vengono attivati gli allarmi antincendio, dando il via allo scarico dei fumi e consentendo alle persone di evacuare in sicurezza.
- A prova di esplosione - utilizzato nella ventilazione, che è progettato per rimuovere correnti d'aria contenenti un'alta concentrazione di miscele di gas esplosivi. Nel suo design esclusa la possibilità di una scintilla durante il funzionamento.
- prevenzione incendi - Un tipo speciale di dispositivi che impediscono la propagazione del fuoco in altre stanze del sistema di ventilazione durante un incendio.
gestione

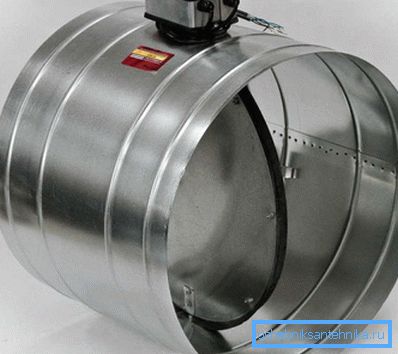

Per controllare le valvole fornite attuatori. Il loro design prevede la regolazione manuale e automatica dei flap.
Considera i vantaggi di quest'ultimo:
- Sincronizzazione con sistemi di ventilazione. L'apertura delle valvole avviene al momento della loro inclusione e si chiude quando il funzionamento delle unità.
- Utilizzare in situazioni di emergenza. Ad esempio, la sovrapposizione di aria impedirà il congelamento dello scaldacqua, nel caso in cui non riceva acqua calda. In tal modo sarà possibile risparmiare tempo e denaro per la riparazione di attrezzature, il cui prezzo è spesso piuttosto elevato.
- Controllo delle prestazioni del sistema di ventilazione dal pannello di controllo centrale. Questo approccio consente di risparmiare energia in inverno, inoltre, consente di modificare la modalità di funzionamento in qualsiasi momento.
- Regolazione di complessi sistemi di ventilazione che convogliano l'aria attraverso grandi edifici con più valvole di ventilazione.
disegno
Tipicamente, i lembi e l'alloggiamento dei dispositivi sono sottoposti a una forte pressione delle masse d'aria, questo è particolarmente sentito nei sistemi di ventilazione ad alta pressione. Per questo motivo, gli elementi della maggior parte delle valvole di sfiato sono realizzati in acciaio zincato ad alta resistenza, a causa del quale non vi è alcuna deformazione dei dispositivi durante il loro funzionamento.
Uno dei requisiti importanti per i dispositivi è la loro capacità di assicurare un'elevata tenuta del sistema nella posizione chiusa della valvola.
Suggerimento: utilizzare guarnizioni speciali per questo, nonché un telaio gommato per il collegamento con i condotti dell'aria.
L'istruzione consente l'uso di valvole di ventilazione non solo nei sistemi di ventilazione dei locali, ma anche per l'aria condizionata centralizzata. Di regola, la regolazione della potenza del condizionamento d'aria per una singola stanza in questo caso è molto limitata. Pertanto, nei condotti dell'aria del sistema di condizionamento centrale, le valvole sono installate con la regolazione automatica del loro funzionamento.
conclusione
Oggi abbiamo rivisto la valvola dell'aria per la ventilazione. Abbiamo imparato quale forma può essere, dove e come viene applicata, come è regolata. Considerato il vantaggio dello sportello di controllo dell'attuatore automatico. Raccomandiamo di utilizzare questi dispositivi nei sistemi di ventilazione domestica e aria condizionata.
Il video in questo articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
