Ventilatori per la ventilazione: una panoramica delle

La selezione del ventilatore per il sistema di ventilazione è uno dei momenti più importanti nella progettazione di circuiti di ricambio d'aria. È estremamente importante che il dispositivo selezionato fornisca le prestazioni necessarie e che l'aspirazione / rimozione dell'aria sia eseguita nella giusta quantità.

Qui di seguito consideriamo quali tipi di ventilatori per la ventilazione sono usati in diverse situazioni e forniamo anche una serie di suggerimenti sull'installazione di unità per esigenze domestiche.

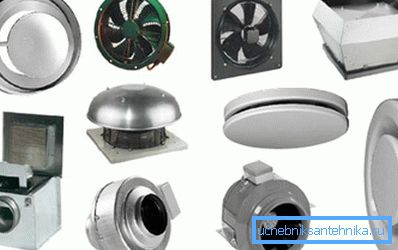

Varietà di modelli

radiale

Le strutture radiali sono chiamate dispositivi, in cui le parti di lavoro - le lame - si trovano sul bordo. Il cerchio stesso ruota attorno a un asse, creando un flusso di aria ad alta pressione.

Fai attenzione! Nella maggior parte dei casi, tali sistemi vengono installati all'esterno dei locali, sul tetto o su console a parete remote. L'installazione interna dei ventilatori radiali è giustificata solo sul pavimento tecnico.

L'efficienza di un tale dispositivo, così come altri parametri, è determinata dalla forma delle palette di aspirazione dell'aria.

• I modelli con pale curve all'indietro in relazione al senso di rotazione del cerchio dimostrano una buona efficienza solo quando si lavora con aria pulita. Abbastanza spesso, questo design ha un ventilatore per la ventilazione. Per quanto riguarda i vantaggi di questo modello, il più importante dovrebbe essere considerato un basso livello di rumore quando si lavora anche al limite di potenza.
• Le lame dritte (posteriori radiali e deflesse) sono spesso utilizzate nella costruzione di sistemi per la rimozione di aria inquinata. La configurazione della girante impedisce l'ingresso di agenti contaminanti sulle parti rotanti dell'asse e del cerchio, il che riduce significativamente l'usura delle parti e facilita la manutenzione preventiva.
• Le lame a curva diretta garantiscono un'elevata efficienza di scambio d'aria anche a pressioni relativamente basse. La forma della parte dell'ala consente di ottenere buone prestazioni in termini di dimensioni relativamente ridotte del dispositivo, poiché tali progetti sono preferiti nella progettazione di sistemi di scambio d'aria domestici.

I vantaggi generali di questo tipo di dispositivo comprendono una buona iniezione d'aria, che ne garantisce l'eccessivo afflusso, il che significa che sono state create condizioni per il buon funzionamento dello scarico.

assiale

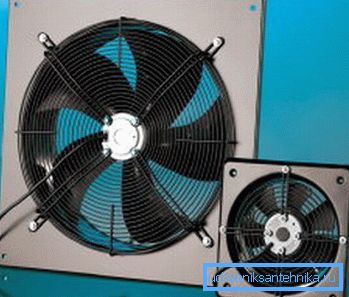

Ventilatore assiale (assiale) - il modello più comune utilizzato nella maggior parte dei dispositivi di scarico. Questi dispositivi sono dotati di cappe di aspirazione, sistemi a flusso forzato, ventilatori a soffitto, a pavimento, ecc.

Il design di questo tipo di dispositivo è abbastanza semplice:

• La coppia, come nel caso precedente, viene trasmessa all'asse del meccanismo.
• Immediatamente attaccato all'asse della lama (il cosiddetto tipo di attacco dell'elica). Il volume di aria trasportata dipende dalla forma e dalle dimensioni delle pale, il che spiega la varietà di modelli sul mercato.
• D'altra parte, il montaggio delle pale direttamente sull'asse comporta notevoli perdite di prestazioni, poiché il più delle volte la ventola di ventilazione assiale è montata in un alloggiamento cilindrico o condotto con spazi minimi tra le pareti e le lame.

Fai attenzione! Per aumentare la produttività, le pale guida sono spesso installate dietro la parte dell'elica. Il montaggio del sistema di ricambio d'aria in cucina o in bagno può essere fatto con le proprie mani, prendendo le piastre dall'acciaio zincato come parti.

diagonale

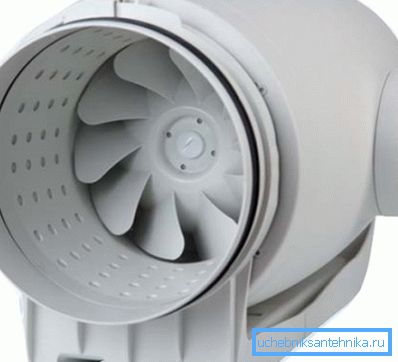

Un ventaglio diagonale è il risultato della combinazione dei principi con cui sono costruiti i modelli assiali e radiali:

• Le pale fissate ad ampio angolo sono montate sulla girante.
• Quando la ruota gira, la pressione aumenta a causa di un aumento della forza centrifuga.
• Inoltre, maggiore è la velocità di rotazione della ventola, maggiore è la pressione iniettata.

Per quanto riguarda lo scopo di questi dispositivi, è molto limitato. Di norma, i ventilatori centrifughi per i sistemi di ventilazione nei sistemi di raffreddamento ad aria forzata, nonché nei circuiti di ingresso di grandi volumi.

diametralmente

I dispositivi diametrici sono molto diversi nell'aspetto rispetto ad altri dispositivi utilizzati per fornire l'afflusso e lo scarico:

• La girante è un'asta o un cilindro di diametro relativamente piccolo.
• Le palette di aspirazione dell'aria sono montate sull'asta o sulla parete esterna del cilindro. Possono avere un profilo molto diverso, ma i modelli più comunemente usati sono con pale curvate nella direzione del flusso d'aria.
• L'aria passa dall'esterno della ventola, perché per aumentare la pressione le parti in movimento vengono solitamente collocate in alloggiamenti speciali.

Questo design ti consente di spostare grandi volumi d'aria. Per questo motivo, i ventilatori diametrici sono utilizzati dove è necessario installare dispositivi relativamente compatti, ad esempio quando si organizzano le barriere d'aria, ecc.

Fai attenzione! Lo svantaggio principale dei modelli diagonale e diametrico è l'elevata complessità, grazie alla quale anche il prezzo dei dispositivi risulta piuttosto grande. Il più delle volte vengono utilizzati nelle reti di scambio aereo industriale, oltre che nell'organizzazione dei circuiti di ventilazione dei moderni condomini.

Suggerimenti per la scelta

Raccomandazioni di installazione

Molto spesso, i locali residenziali (case private e appartamenti) non sono completati con ventilazione forzata. Ciò è dovuto al fatto che durante il processo di progettazione, viene presa in considerazione la cosiddetta ventilazione a fessura, la diffusione dell'aria attraverso le perdite nei telai delle finestre e delle porte.

Tuttavia, l'installazione di finestre sigillate moderne e porte esterne con circuiti di tenuta riduce al minimo la quantità di aria in ingresso e il flusso si arresta quasi completamente. Di conseguenza, gli standard di scambio aereo non sono soddisfatti nemmeno approssimativamente, il che influenza la nostra salute.

D'altra parte, dopo diversi anni di funzionamento dei condotti di scarico senza un'adeguata manutenzione, il loro throughput è significativamente ridotto. Di conseguenza, né l'afflusso né l'estrattore funzionano efficacemente, e l'aria negli alloggi diventa stantia e praticamente inadatta alla respirazione.

L'output sarà garantire il flusso d'aria (ventilazione o installazione di valvole speciali) e l'installazione di dispositivi di scarico speciali.

Di norma, tali dispositivi sono montati:

• Nelle cucine. Prima di tutto, questi sono cappe di aspirazione che rimuovono fumo e vapore dallo spazio sopra la stufa, così come ventilatori speciali nelle finestre della cucina.

• Nei bagni. Qui, più spesso, una griglia di ventilazione con un ventilatore è fissata sotto il soffitto, che consente di eliminare rapidamente odori sgradevoli.

Fai attenzione! Anche la ventilazione forzata del bagno normalizza il regime di umidità, che consente di proteggere la stanza dall'infezione da funghi. Naturalmente, anche l'alta umidità dell'aria di scarico deve essere presa in considerazione, poiché l'istruzione raccomanda di installare dispositivi con buona impermeabilità qui.

• In officine e altre stanze, che ha bisogno di un cappuccio operativo.

Oltre alle installazioni sopra citate, recentemente sono diventate popolari valvole a parete complesse con meccanismi di ventilazione. I modelli più moderni di tali valvole possono funzionare sia in modalità di afflusso che in modalità di espulsione dell'aria di scarico.

Definizione dei parametri

La questione di come calcolare la potenza del ventilatore per la ventilazione è più rilevante nella progettazione di edifici industriali e di edifici pubblici: qui si trova costantemente un numero elevato di persone e il consumo di ossigeno per unità di tempo sarà significativo.

Per gli alloggi normali, il calcolo sarà abbastanza semplice, poiché qui le possibilità di adattamento naturale sono molto maggiori.

Le istruzioni per la determinazione dei parametri prevedono l'uso della seguente formula:

L = L_norma * N, dove:

• L è il volume d'aria richiesto, m³/ h
• L_norma - il tasso di consumo d'aria di una persona per unità di tempo (secondo SNiP 41 - 01-2003, questo valore è 60 m³/ h)
• N - il numero massimo di persone che possono essere nella stanza.

Inoltre, per migliorare l'efficienza, è possibile utilizzare il moltiplicatore del tasso di ricambio dell'aria (per i soggiorni - 1-2, per gli uffici - 2-3, per le aree di produzione - 4 e più).

Moltiplicando la cifra ottenuta nel caso precedente dal fattore corrispondente, otteniamo le prestazioni raccomandate dell'unità di ventilazione. Quindi dovremo solo confrontare il risultato del calcolo con i parametri tecnici dei modelli disponibili sul mercato e scegliere quello appropriato.

conclusione

Le informazioni su come scegliere un ventilatore per la ventilazione e su quale tipo utilizzare in una data situazione, saranno utili, prima di tutto, per coloro che stanno progettando di progettare tutte le comunicazioni della propria casa.

Per una conoscenza più dettagliata della gamma di apparecchiature di ricambio d'aria, nonché della complessità della disposizione delle reti di ventilazione, ti consigliamo di guardare il video in questo articolo.
