Ventilazione a parete naturale con valvole di aspirazione e

A volte è necessario creare nell'abitazione o nella casa di campagna un semplice sistema di scambio d'aria in grado di funzionare in condizioni normali. L'opzione più semplice è quella di ventilare attraverso la parete per mezzo di valvole speciali che lavorano in una direzione e un tubo esterno. Questo metodo può essere utilizzato solo per ambienti con funzionamento normale.

Vantaggi e svantaggi del metodo

Per decidere sulla creazione di un tale sistema di scambio aereo, è necessario considerare tutti i pro e i contro, quindi la scelta sarà resa più facile. Tuttavia, le conclusioni dovrebbero essere tratte sulla base delle condizioni esistenti, perché in realtà si tratta di una versione alternativa di una rete convenzionale in una versione più semplice.

Enumerazione dei meriti

Il vantaggio più importante dell'organizzazione di tale scambio aereo è un prezzo relativamente basso. Tutti gli elementi necessari sono abbastanza economici, quindi puoi evitare costi elevati.

Altre qualità positive di ventilazione di questo tipo sono elencate di seguito:

• Gli elementi principali del sistema sono piccoli, pertanto, le caratteristiche estetiche dei locali non vengono violate.
• Durante l'installazione, non è necessario ridurre la tenuta della copertura, perché quando si installa il tubo, i ritagli nel tetto non sono fatti.
• Capacità di eseguire l'installazione con le proprie mani è un ottimo modo per risparmiare risorse finanziarie.
• A causa dell'assenza di elementi complessi, il tempo di installazione è ridotto in misura significativa..

Punti negativi

• La dipendenza dell'operazione dalle condizioni meteorologiche e da altri fattori riduce in qualche modo l'efficienza, ma ciò viene risolto installando un ventilatore.
• La necessità di scavare in diversi punti in qualche modo complica il lavoro.
• In caso di installazione di scarsa qualità, potrebbero esserci problemi con l'impermeabilizzazione.

NOTA! Quando la ventilazione attraverso un muro in una casa privata è organizzata con l'aiuto di valvole di ventilazione e un tubo esterno, il set di strumenti dipenderà dal materiale utilizzato per la costruzione dell'edificio.

Calcoli prodotti

Anche un sistema di ventilazione così semplice deve essere attentamente calcolato, poiché per fornire agli ambienti aria fresca è necessario conoscere il numero di elementi utilizzati per l'afflusso dell'ambiente di lavoro e la capacità di trasporto dello scarico.

Successivamente, consideriamo come eseguire calcoli preliminari sull'area con l'esempio di una struttura residenziale di 69 m con un'altezza del soffitto di 250 cm.

1. Il primo passo è determinare il volume approssimativo dell'intera abitazione. Per fare questo, moltiplica la lunghezza, la larghezza e l'altezza. Il risultato dovrebbe essere: 6x9x2,5 = 135 cu. m.
2. Sulla base dei dati ottenuti, è possibile calcolare il numero di valvole di ingresso. Ad esempio, se la larghezza di banda degli elementi è di 40 metri cubi. m / ora, poi va: 135/40 = 3,375? 4 pezzi.

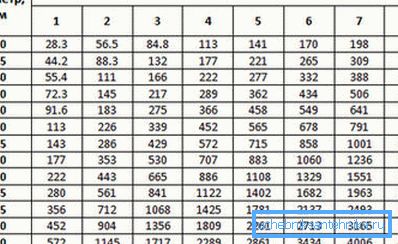

Risposta! Per un aggiornamento qualitativo dell'aria nell'oggetto presentato, è necessario installare solo 4 valvole. Sulla base dei calcoli di cui sopra, viene determinato il diametro del tubo di scarico.

Apparecchi di ingresso

In connessione con l'avvento di materiali moderni, le strutture iniziarono ad essere più ermetiche, il che portò all'emergere di un altro problema associato a una diminuzione dell'apporto di aria all'interno.

Se prima case e appartamenti potevano essere ventilati senza ulteriore afflusso, ora la situazione è cambiata. È particolarmente difficile respirare un'abitazione se la plastica viene utilizzata come materiale di base.

Informazioni sulla funzionalità

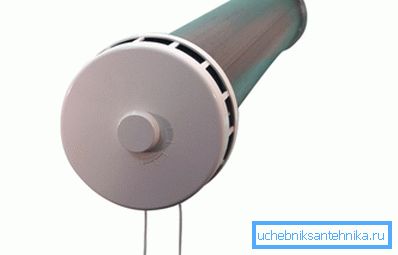

I prodotti finiti per l'aspirazione dell'aria dalla strada possono impedire completamente la penetrazione di polvere, insetti e ogni tipo di suono. Dopo l'installazione nei locali non si verificano bozze. Il dispositivo di aspirazione assomiglia al principio del riduttore d'aria, che rallenta la portata.

È estremamente semplice controllare la valvola di ingresso, poiché è dotata di una comoda maniglia e per la chiusura del canale. La sua parte visibile si adatta perfettamente all'interno della stanza. Essendo dall'esterno, non rovina l'impressione della facciata dell'edificio. Durante l'operazione non è necessario spendere risorse finanziarie.

Dettagli sui prodotti del dispositivo

L'elemento con la capacità di aria è un piccolo tubo di plastica, il cui diametro può variare ampiamente. All'interno c'è l'isolamento, che impedisce la penetrazione dei suoni.

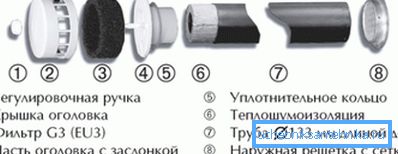

Qui di seguito sei invitato a conoscere la struttura dei prodotti di questo tipo.

• Il canale di plastica è un componente di base, poiché è attraverso di esso che l'aria entra nella stanza.
• La manopola di regolazione si trova all'interno. Con il suo aiuto, puoi bloccare il canale.
• L'elemento filtrante consente la purificazione dei flussi in entrata da particelle di polvere.
• Il frammento interno della punta, dotato di un lembo di ventilazione, è il limitatore principale.
• L'O-ring è progettato per migliorare la tenuta tra gli elementi del prodotto.
• Il materiale isolante offre la possibilità di proteggere l'interno dal suono e da altri effetti.
• La griglia esterna aiuta a proteggere la struttura dalle precipitazioni.
• La zanzariera al suo interno consente di impedire completamente l'ingresso di insetti.

Attenzione! La lunghezza del manicotto di plastica può variare tra 40-100 cm con incrementi di 10 cm, pertanto, quando si sceglie, lo spessore della parete deve essere arrotondato a questi valori. La parte in eccesso è semplicemente tagliata.

Lavori di installazione

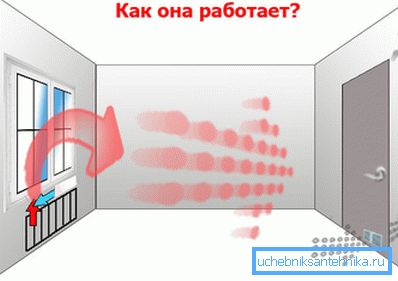

Prima di tutto, viene scelto un luogo adatto per l'installazione di un elemento su un piano laterale che si affaccia sulla strada. Una testa funzionale dovrebbe avere accesso diretto, altrimenti sarà problematico esercitare il controllo. L'opzione migliore è installare vicino al radiatore in modo che l'aria in ingresso abbia il tempo di scaldarsi.

Dopo aver selezionato un luogo accettabile, procedere direttamente alla creazione di fori. Se le pareti sono di legno, quindi utilizzare il normale trapano e trapano. In altri casi, la perforazione del diamante viene eseguita con uno strumento speciale. Quando si apre il dispositivo, si consiglia di effettuare una piccola pendenza verso la strada per il drenaggio della condensa.

Un manicotto di plastica della dimensione richiesta viene inserito nel foro finito. Una griglia di ventilazione è installata all'esterno e una punta funzionale è inserita dall'interno. Nel processo di fissaggio degli elementi, vengono utilizzati bulloni piccoli con i quali la struttura ottiene rigidità.

Installazione del tubo di scarico

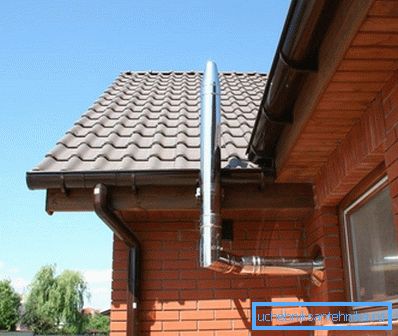

Quando viene predisposta la ventilazione di scarico attraverso il muro verso la strada, è possibile ridurre la laboriosità del lavoro, poiché non è necessario toccare il soffitto e il tetto. Inoltre, la lunghezza del tubo può essere ridotta allontanandosi dalla porzione di cresta.

Di seguito viene presentato il processo di assemblaggio del sistema.

1. Sulla superficie del muro viene applicata una marcatura preliminare per facilitare il taglio di un foro. Si raccomanda di posizionare l'apertura in prossimità del soffitto per massimizzare la trazione.
2. Con l'aiuto di uno strumento speciale è pulito. Dopo che l'elemento d'angolo è stato inserito in esso. All'interno, una valvola di ritegno è installata per proteggere da influssi esterni.
3. Dalla strada all'angolo stabilito è attaccato il seguente frammento: un tubo dritto. È fissato con morsetti speciali. Un deflettore è installato sulla parte superiore, che impedisce alle precipitazioni di entrare all'interno.

Fai attenzione! Quando si monta il condotto di scarico, si raccomanda di eseguire la sigillatura sui giunti, altrimenti non sarà possibile ottenere la scarica più efficiente dell'aria di scarico.

Sulla circolazione interna

Per il passaggio di flussi da una stanza all'altra, vengono utilizzate griglie speciali. Installandoli sulla porta o incorporandoli nel muro, è possibile ottenere il libero movimento delle masse d'aria. Questo è necessario nei casi in cui si desidera saltare l'aria di alimentazione al cofano.

Per inserire un elemento in una porta o un muro, è necessario eseguire un taglio corrispondente alle dimensioni della parte operativa. Dopo aver rimosso un frammento non necessario, è necessario inserire il telaio principale direttamente nell'apertura. La fissazione viene eseguita mediante viti, che vengono chiuse dal pannello frontale.

Ulteriori informazioni

• Il tubo di ventilazione deve sporgere in modo che l'angolo tra la cresta e la sua parte superiore non superi i 10 gradi, altrimenti il ​​livello di spinta sarà significativamente ridotto.
• Nella parte interna dei condotti, così come a una distanza di cinque centimetri da loro, non devono essere collocati cavi, gasdotti e altri elementi dei sistemi di comunicazione.
• Il passaggio deve essere effettuato sulla cappa, anche con porte interne chiuse, e non in tutti i casi, è necessario installare delle griglie. È sufficiente lasciare uno spazio sotto la larghezza di 1,5-2 cm.
• Una ventilazione troppo debole dello spazio abitativo non consente un elevato livello di sicurezza ambientale, soprattutto se nel processo di finitura sono stati utilizzati materiali basati su plastiche, resine di formaldeide, ecc.

risultati

Questa istruzione dà un'idea di come la ventilazione nell'abitazione non viene effettuata attraverso il tetto, ma direttamente attraverso il muro. Con questa opzione, non solo il lavoro sul dispositivo è semplificato, ma c'è anche l'opportunità di risparmiare sulle materie prime, poiché la lunghezza del tubo di uscita può essere notevolmente ridotta. Il video in questo articolo riflette informazioni aggiuntive.
