Ventilazione antincendio: dispositivo, requisiti normativi,

Quale dovrebbe essere la moderna ventilazione antincendio? Quali elementi vengono utilizzati nella sua progettazione e costruzione? Esistono documenti normativi che regolano la sua struttura?

Proviamo a rispondere a queste domande.

compiti

Per cominciare, scopriamo quali problemi dovrebbe affrontare la ventilazione in caso di incendio (vedi anche l'articolo Rubinetti per la ventilazione: varietà principali e loro caratteristiche distintive).

In realtà, ci sono tre di loro.

• È necessario prevenire la diffusione del fuoco tra le stanze sui canali di ventilazione.. La trazione costante, l'aria calda e un gran numero di prodotti con combustione incompleta possono causare incendi secondari in tutto l'edificio.

Tuttavia: la maggior parte delle vittime dell'incendio non sono le vittime delle alte temperature, ma il fumo dei locali. La mancanza di visibilità è disorientante e il consumo di ossigeno e l'accumulo di prodotti della combustione portano rapidamente alla perdita di conoscenza.

• Da qui il secondo requisito: la ventilazione antincendio deve garantire la rapida ed efficiente rimozione del fumo e dei prodotti di combustione. Il compito è complicato dal fatto che di solito vengono riscaldati a temperature elevate.
• Inoltre, le persone in fase di evacuazione hanno bisogno di aria fresca. Quindi, abbiamo bisogno non solo di fumare gas di scarico, ma anche di ventilazione forzata.

Requisiti stimati

I requisiti di base della sicurezza antincendio per la ventilazione sono riportati nel manuale da 13.91 a SNiP 2.04.25-91. Evidenzia i punti chiave del documento.

Se la stanza è divisa da barriere tagliafuoco, la ventilazione viene montata separatamente per ciascuna sezione.

La ventilazione generale (di emergenza) può essere per:

1. Locali residenziali, pubblici e amministrativi;
2. Impianti di produzione quando sono collocati su non più di tre piani;
3. Magazzini e magazzini quando sono collocati su non più di tre piani;
4. Magazzini, magazzini e locali industriali situati in un edificio a un piano separato e con porte solo verso l'esterno.
5. Bagni, bagni, lavanderie e altre stanze per uso domestico.

Una stanza in cui un gran numero di persone è permanentemente o temporaneamente deve essere fornita con un condotto separato.

Per le aree di produzione in cui possono formarsi miscele esplosive, anche la ventilazione viene effettuata separatamente. La capacità di ventilazione dovrebbe fornire almeno un ricambio d'aria all'ora.

Tuttavia: se l'altezza della stanza supera i 6 metri, può essere limitata a 6m3 per metro quadrato.

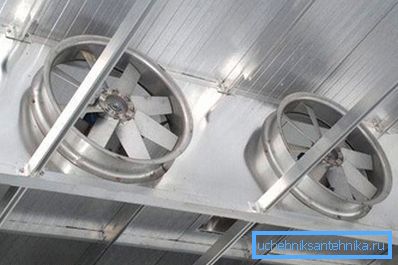

Nei locali in cui le condizioni di produzione possono portare alla formazione di miscele combustibili ed esplosive, le prese d'aria della ventilazione di scarico si trovano a non meno di 40 centimetri dal livello del soffitto. Con la probabilità di accumulo di gas detonante (una miscela di idrogeno e aria), la distanza è ridotta a 0,1 metri (per le stanze con altezze superiori a 4 metri, è di 0,025 altezze ma non più di 0,4 metri).

La rimozione del fumo dovrebbe essere fornita per:

• Dalle sale e dai corridoi di edifici industriali, amministrativi e domestici con un'altezza di oltre 26,5 metri.
• Dai corridoi lunghi oltre 15 metri senza finestre luminose.
• Dai corridoi degli edifici residenziali ai 10 piani e sopra con scale senza fumo.

Oltre al documento di cui sopra, le regole per spegnere la ventilazione in caso di incendio sono previste al punto 12.4 del SNiP 41-01-2003:

1. In caso di incendio, il lavoro di ventilazione forzata per tutte le stanze, ad eccezione della fornitura forzata di aria ai corridoi di evacuazione e ai pozzi dell'ascensore, si ferma.
2. La disconnessione può essere eseguita sia tramite la rimozione completa dell'alimentazione dai quadri elettrici sia tramite un circuito di controllo individuale per ciascun sistema.

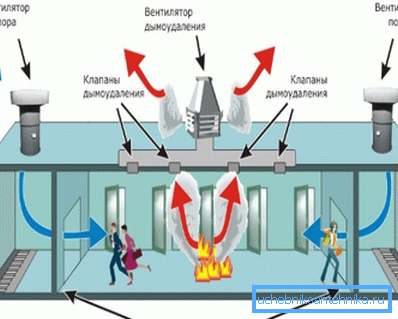

Come funziona

Come sono implementate tutte le attività sopra descritte del sistema di ventilazione?

1. Quando si riceve un segnale dai rilevatori (dispositivi che stimano la temperatura o la trasparenza dell'aria) nel sistema di ventilazione standard, i ventilatori vengono spenti e le valvole vengono attivate, bloccando completamente il funzionamento.
2. Allo stesso tempo, le valvole nel sistema di rimozione del fumo si aprono; i fan - gli aspiratori sono alimentati. Inizia il pompaggio dei prodotti di combustione.
3. Parallelamente al pompaggio di aria inquinata negli alberi dell'ascensore e nelle vie di fuga, vengono forniti grandi volumi di aria pulita della strada.

I principali problemi tecnici che possono sorgere durante l'operazione di un tale sistema sono abbastanza prevedibili. Alle alte temperature dei prodotti evacuati della combustione, i canali di ventilazione galvanizzati a pareti sottili possono essere deformati con perdite; le parti in plastica del ventilatore diventano rapidamente inutilizzabili se surriscaldate.

Quindi l'istruzione:

• I condotti antincendio sono realizzati in acciaio nero con uno spessore di 1,2 millimetri.

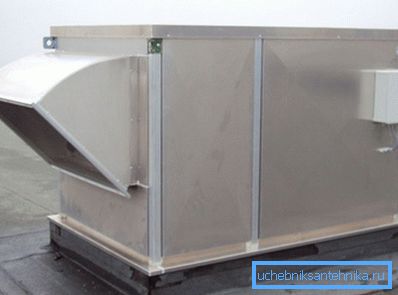

• Tutti i ventilatori e le serrande tagliafuoco per i sistemi di ventilazione sono realizzati in materiali resistenti al calore.

glossario

Facciamo conoscenza con alcuni termini e definizioni associati ai sistemi di ventilazione antincendio.

Terminologia comune

La ventilazione tattica in un incendio è una tecnologia relativamente nuova, che prevede l'uso di potenti ventole mobili per creare il flusso d'aria in un edificio in fiamme. Gli obiettivi sono identici a quelli sopra descritti: la rimozione dei prodotti di combustione e la fornitura di aria fresca per evacuare le persone e garantire un funzionamento sicuro dei vigili del fuoco.

Gli incendi controllati dalla ventilazione sono incendi con un eccesso di materiali combustibili e un flusso limitato di ossigeno attraverso i condotti di ventilazione. Per estinguere, è spesso sufficiente bloccare completamente il funzionamento dei condotti di ventilazione.

attrezzatura

Studieremo alcuni elementi dei sistemi di ventilazione antincendio.

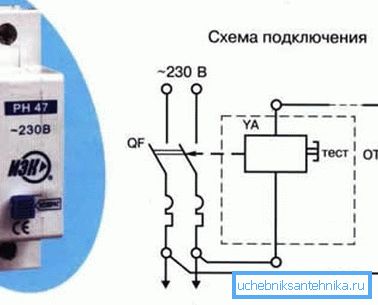

La versione indipendente è un dispositivo elettromagnetico che disattiva a distanza l'alimentazione delle ventole a un segnale dal terminale portatile. Un tale schema per disabilitare la ventilazione in caso di incendio consente di duplicare manualmente il funzionamento dei sensori.

Le griglie di ventilazione antincendio sono dispositivi monouso che interrompono la circolazione dell'aria nei condotti di ventilazione quando sono surriscaldati. Come viene implementato il loro lavoro?

Le nervature del reticolo (lamelle) sono fodere con rivestimento sottile di silicato di sodio. Se riscaldato sopra i 100 gradi, la base minerale inizia ad aumentare rapidamente di volume, riempiendo i lumi e fermando completamente il movimento dei prodotti di combustione. Il limite di resistenza al fuoco del reticolo è di 45-120 minuti.

Nonostante il design semplice, il prezzo dei prodotti è piuttosto alto: una griglia rotonda con un diametro di 100 millimetri costerà all'acquirente 3-3.5 mila rubli.

L'installazione fai-da-te è estremamente semplice:

1. La griglia è installata nell'apertura preparata nel condotto.
2. La sua struttura è fissata con sigillante siliconico resistente al calore o malta cementizia.

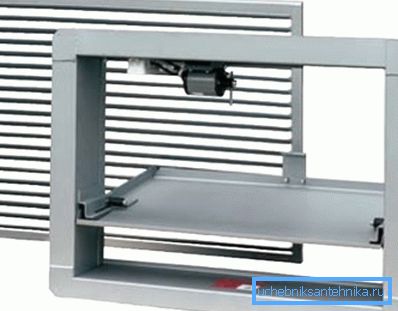

A differenza di una griglia, una serranda tagliafuoco per la ventilazione può essere attivata più volte.

Cosa potrebbero essere questi dispositivi?

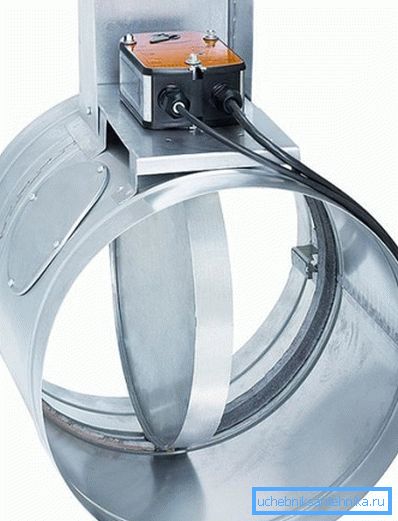

• Normalmente aperto (ventilazione sovrapposta in caso di incendio).

• Normalmente chiuso (apertura dei canali per rimuovere il fumo).
• Doppia azione (chiusura in caso di incendio e apertura dopo l'estinzione per rimuovere i prodotti di combustione).

Il principio di funzionamento è semplice e chiaro: l'aletta in una delle posizioni si sovrappone completamente al canale di ventilazione. Come e come può essere messo in moto?

conclusione

Naturalmente, nella nostra recensione in miniatura, abbiamo introdotto il lettore solo in una piccola parte delle soluzioni utilizzate nella progettazione dei sistemi di ventilazione.

Il video in questo articolo, come al solito, gli offrirà l'attenzione su ulteriori informazioni sulla ventilazione del fumo. Buona fortuna!
