Ventilazione del silenziatore in punta di piedi

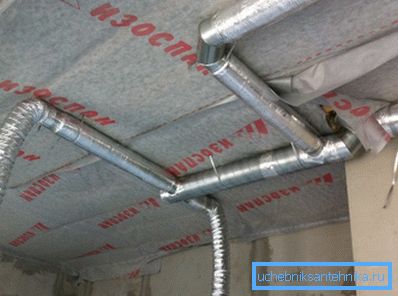

Quale livello di rumore è accettabile per la ventilazione? Quali fan sono più tranquilli? Esistono modi per rendere meno rumoroso il sistema di ventilazione nel suo insieme? Proviamo a rispondere a queste domande.

norme

Iniziamo con le regole che devono rispettare il sistema di ventilazione.

Fonti sonore

Quale potrebbe essere la causa del rumore che si diffonde attraverso i canali di ventilazione?

• L'aria turbina sulle pale della girante. Maggiore è la velocità: maggiore è il livello di rumore.

Nota: il volume è influenzato non solo dalle rivoluzioni, ma anche dalla forma delle lame. La loro ottimizzazione aerodinamica può rendere il dispositivo meno rumoroso con le stesse prestazioni.

• Rotazione della boccola del cuscinetto nella sua sede. Prima di tutto, questo vale per i cuscinetti volventi: a bassi regimi si sentono molto meglio dei cuscinetti a strisciamento.

• Vibrazione dello squilibrio del girante. Viene trasmesso al corpo del ventilatore, alle pareti dei condotti e (con potenza e peso sufficienti) alle strutture capitali dell'edificio.
• Infine, la fonte di rumore aerodinamico a una certa portata può essere l'aria stessa che si muove attraverso il condotto.

Misure complete

Quindi, cosa puoi fare con le tue mani per il funzionamento silenzioso del sistema di ventilazione?

Fans

Prima dell'installazione, viene controllata la ventola per bilanciare la girante. Le istruzioni sono molto semplici: la girante gira più volte a mano. La sua fermata ripetuta nella stessa posizione parla di un chiaro squilibrio; se la ruota si ferma ogni volta in una nuova posizione, il bilanciamento è normale.

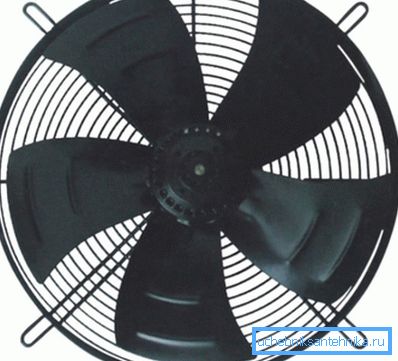

Più bassa è la velocità della girante a una prestazione fissa, più basso è il livello di rumore in generale. La mancanza di rivoluzioni viene compensata cambiando l'angolo di attacco delle pale, la loro forma, area e, soprattutto, il diametro della girante.

Come accennato in precedenza, è preferibile un cuscinetto a strisciamento. Qui, tuttavia, c'è una presa: con la stessa lavorazione con lo stesso cuscinetto volvente, ha in media una risorsa più piccola. Questo è il motivo per cui gli aspiratori dei gas di scarico e dei condotti di produttori poco conosciuti sono un acquisto dubbio: il loro basso prezzo è compensato dai costi aggiuntivi di riparazione o sostituzione in un anno o due di funzionamento.

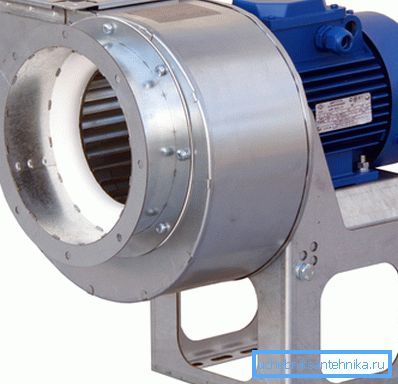

I ventilatori assiali sono generalmente più silenziosi dei ventilatori radiali. Nel secondo caso, il rumore viene creato a causa del gioco minimo tra la girante e la girante.

Diverse raccomandazioni, la cui implementazione contribuirà al funzionamento silenzioso del sistema di ventilazione, sono disponibili in SNiP 3.05.01-85.

1. I ventilatori fissi sono collegati al condotto con un inserto flessibile (ad esempio, in fibra di vetro). Previene la trasmissione di vibrazioni.
2. I ventilatori radiali di notevole potenza sono montati su basi antivibranti.
3. Quando si accoppia la trasmissione della coppia dal motore elettrico al ventilatore, i loro alberi devono essere strettamente coassiali; con una trasmissione a cinghia, gli alberi dovrebbero essere paralleli.

Canali di ventilazione

Per loro, il suddetto SNiP fornisce anche diversi requisiti che, insieme alla sicurezza di funzionamento, sono progettati per garantire un basso livello di rumore.

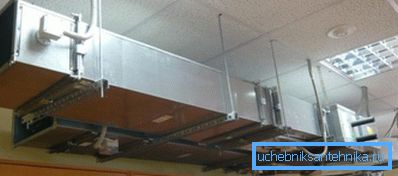

Il passo dei punti di fissaggio dei canali di ventilazione è determinato dalla loro dimensione, dal metodo di collegamento degli elementi e dall'orientamento nello spazio:

Importante: nei punti di fissaggio, le sospensioni o supporti assorbono parzialmente le oscillazioni acustiche. Maggiore è il divario tra di essi, maggiore è l'ampiezza massima di oscillazione (in altre parole, maggiore è il rumore).

Sulle connessioni a flangia, tutti i bulloni devono essere serrati. Se la flangia viene tenuta, per esempio, su due bulloni, è probabile che un rumore metallico dei condotti venga aggiunto al rumore dell'aria.

Un punto importante: la velocità dell'aria nei canali di ventilazione dei locali residenziali è limitata a 4 m / s. A velocità più elevate, il flusso inizia a produrre un rumore rumoroso.

Infine, più spessa e massiccia è la parete del condotto, peggio è il suono.

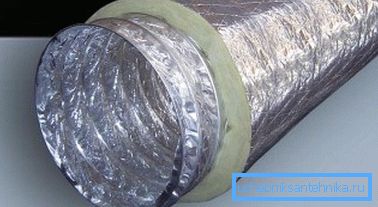

Per condotti zincati e tubi di plastica leggera, l'isolamento di ventilazione può essere una soluzione qualsiasi di materiali porosi:

• Lana minerale, seguita da legatura con un foglio zincato.
• Guscio in schiuma o poliuretano.
• Schiuma di polietilene

silenziatori

L'insonorizzatore (silenziatore di ventilazione) è un dispositivo meccanico semplice progettato per assorbire le vibrazioni acustiche. Nell'ampia vendita si possono trovare due tipi di silenziatori.

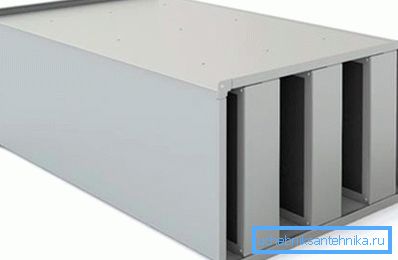

grembiule

Davanti a noi c'è una scatola di latta, divisa da un gran numero di pareti parallele d'aria. Una distanza tipica tra loro è 75-300 mm. Le pareti divisorie sono rivestite con materiali porosi assorbenti; per ridurre la resistenza aerodinamica, vengono spesso forniti con carenature.

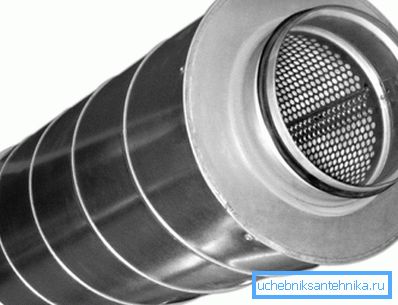

tubolare

Il dispositivo è un sandwich di due tubi. Interno - forato, con un diametro uguale al diametro del condotto collegato. L'involucro esterno è sordo; lo spazio tra i tubi è pieno di materiali fonoassorbenti.

Il prezzo di tali dispositivi inizia da circa 1000 rubli. La lunghezza minima ragionevole del tubo è 900-1000 millimetri.

conclusione

Speriamo che le nostre raccomandazioni aiuteranno il lettore a rendere silenzioso il sistema di ventilazione nella propria casa. Come al solito, il video in questo articolo offrirà ulteriori informazioni tematiche.

Buona fortuna!
