Ventilazione di locali industriali: compiti, tipi e

La creazione di condizioni confortevoli sul posto di lavoro non solo contribuisce ad aumentare la produttività del lavoro, ma è anche un requisito obbligatorio delle autorità sanitarie. Pertanto, i sistemi di ventilazione per locali industriali sono importanti quanto le normali reti di illuminazione e di riscaldamento centralizzato.

La loro installazione, in considerazione della complessità, non può essere eseguita a mano, tuttavia è improbabile che la comprensione dei principi di sviluppo, progettazione e funzionamento sia superflua.

Il dispositivo di ventilazione di complessi industriali

compiti

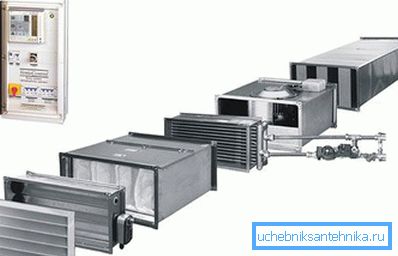

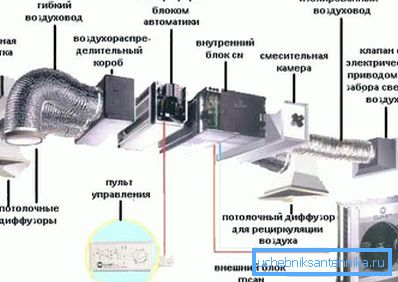

La ventilazione e l'aria condizionata dei locali industriali viene effettuata con l'ausilio di complessi sistemi ingegneristici che, oltre ai condotti d'aria, includono molte apparecchiature aggiuntive: ventole, filtri, recuperatori, riscaldatori, refrigeratori e così via.

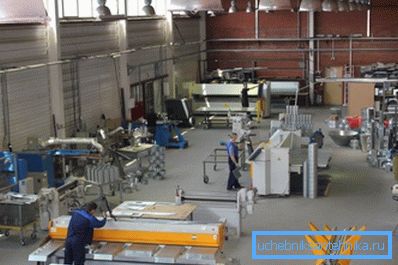

Indipendentemente dal tipo di produzione, dall'area delle officine e dal livello di inquinamento atmosferico, il sistema di ventilazione dovrebbe svolgere i seguenti compiti:

• fornire ai lavoratori aria pulita e fresca;
• rimuovere la polvere e gli odori dalla stanza;
• filtrare le impurità nocive che si possono formare durante determinate operazioni tecnologiche.

Per lo scambio d'aria in officine industriali, viene utilizzata la ventilazione naturale e meccanica, progettata secondo SNiP 41.01-2003.

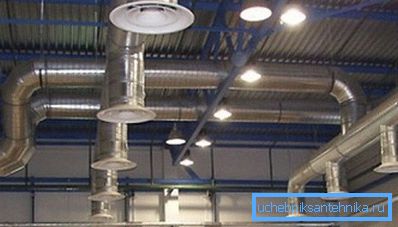

Oltre a un ambiente aereo confortevole, la progettazione della ventilazione dei locali industriali dovrebbe perseguire l'obiettivo di creare una temperatura accettabile per il funzionamento. È inoltre previsto dai documenti normativi che disciplinano le condizioni igieniche delle officine nelle fabbriche e nelle fabbriche.

Fai attenzione! Nella produzione di determinati tipi di prodotti (ad esempio, farmaci o prodotti di raffinazione del petrolio) possono essere rilasciate sostanze pericolose per la salute umana. In questo caso, il sistema di ventilazione deve garantire la loro rimozione rapida ed efficace.

Principi di progettazione

Il calcolo della ventilazione dei locali di produzione deve essere eseguito solo da tecnici altamente qualificati. È necessario prendere in considerazione la natura della produzione, l'area dei locali, il numero di lavoratori, le condizioni climatiche e molti altri parametri.

Tuttavia, ogni sistema di ventilazione industriale è costruito sulla base dei principi elencati di seguito:

1. Qualsiasi sistema di ventilazione è costituito da dispositivi di aspirazione e scarico, condotti dell'aria e apparecchiature che creano un microclima interno confortevole (riscaldatori d'aria, condizionatori d'aria, stabilizzatori di umidità e così via).

1. Un componente obbligatorio della ventilazione di locali industriali è l'attrezzatura che rimuove dall'aria polvere, aerosol e gas, che sono il risultato del lavoro delle apparecchiature di processo.
2. Alcune industrie (prodotti farmaceutici, elettronica ad alta precisione) richiedono speciali condizioni ambientali. In questo caso, componenti aggiuntivi sono inclusi nel sistema di ventilazione (ad esempio, filtri speciali o condizionatori d'aria potenti).
3. Il manuale di istruzioni per determinati tipi di apparecchiature prevede che le sezioni delle officine in cui possono apparire fumi pericolosi debbano essere dotate di estrattori speciali - trappole separate dalla rete generale del negozio.

1. Parte di qualsiasi sistema di ricambio d'aria sono dispositivi che eseguono il controllo sanitario e igienico dei sistemi di ventilazione di locali industriali. A seconda delle letture di questi o di altri sensori, è collegata un'attrezzatura supplementare che pulisce l'aria o rimuove le impurità nocive.
2. Quando si progettano reti di ventilazione industriale, viene preso in considerazione un parametro come il prezzo del loro funzionamento. È auspicabile che l'aria calda in uscita dalla stanza sia stata utilizzata negli scambiatori di calore e nel freddo, per le macchine di raffreddamento e altre apparecchiature.

specie

A seconda delle attività svolte, la ventilazione industriale è suddivisa nei seguenti tipi:

1. Scambio generale - fornisce la sostituzione generale dell'aria nelle stanze. Un esempio è un ventilatore assiale convenzionale inserito in una finestra o sfiato a parete. La potenza dell'apparecchiatura è selezionata in base alla sezione e alla lunghezza del condotto.

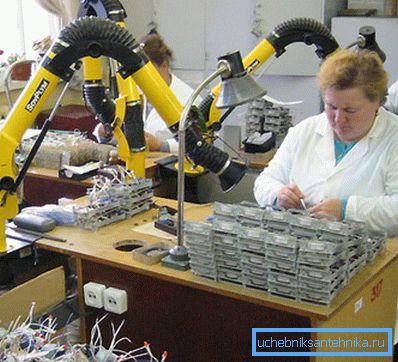

2. Individuale (locale) - pulisce l'aria direttamente sul posto di lavoro. È un estratto che rimuove impurità nocive, polvere, fumo e altre sostanze che possono causare danni alla salute umana.

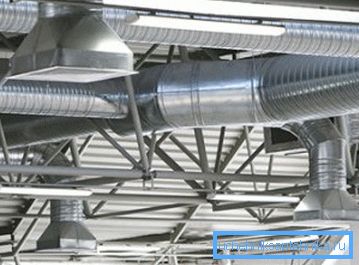

3. emergenza - utilizzato per la pulizia di emergenza dell'aria da fumo, gas o altre impurità pericolose. I requisiti per la ventilazione di locali industriali utilizzati solo in casi di emergenza differiscono dagli standard generali e non saranno presi in considerazione qui.

Inoltre, secondo il metodo di organizzazione del flusso d'aria, la ventilazione industriale è:

• naturali;
• meccanica.

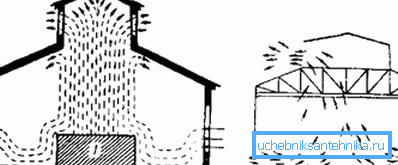

Con uno schema di ventilazione naturale, l'afflusso e la rimozione delle masse d'aria è dovuto all'onere derivante dalla differenza di temperatura e pressione all'esterno e all'interno della stanza di produzione.

L'efficacia di tale ventilazione è influenzata da:

• la differenza di temperatura tra l'esterno e l'interno del negozio;
• la differenza di pressione atmosferica nell'area del pavimento della sala di produzione e l'uscita del canale di scarico
• la velocità di movimento delle masse d'aria sulla strada.

I vantaggi del sistema di ventilazione naturale comprendono efficienza, rispetto dell'ambiente e silenziosità. Tuttavia, in determinate condizioni meteorologiche, la sua efficacia diminuisce drasticamente.

La ventilazione meccanica è esente da questo inconveniente. Inoltre, può spostare il flusso d'aria a qualsiasi distanza lungo i condotti di qualsiasi sezione e configurazione. Inoltre, in questo caso è possibile installare apparecchiature che eseguono il riscaldamento dell'aria, il suo raffreddamento, deumidificazione, umidificazione, filtrazione e così via.

La combinazione più comunemente utilizzata di sistemi di ventilazione naturale e meccanica.

norme

Le norme di ventilazione dei locali industriali sono fissate da SNiP 2.04.05-91 e 41-01-2003. Secondo questi documenti, il sistema di ventilazione dovrebbe essere installato in tutti i locali industriali senza eccezioni, indipendentemente dal loro scopo funzionale, dall'area e dal numero di persone che vi lavorano.

La potenza dell'apparecchiatura deve essere tale da pulire rapidamente l'aria nella stanza in caso di fumo o rilascio di sostanze pericolose.

Inoltre, il design dovrebbe tenere conto dei seguenti parametri:

• funzionalità della stanza;
• zona;
• condizioni climatiche;
• la presenza e la quantità di sostanze inquinanti;
• umidità dell'aria;
• temperatura all'interno dell'officina;
• sicurezza antincendio e così via.

Fai attenzione! Il parametro principale da considerare è il tasso di fornitura di aria fresca a ciascun dipendente.

È uguale a 30 cu. metri all'ora quando l'area della stanza è uguale o inferiore a 40 metri quadrati. metri. Nei grandi complessi industriali, lo standard aumenta proporzionalmente.

Calcolando le caratteristiche tecniche del sistema di ventilazione, si dovrebbe anche prestare attenzione alle seguenti sfumature:

1. Il rumore emesso dal sistema di ventilazione non deve risaltare sullo sfondo dei suoni emessi dalle macchine utensili e dall'attrezzatura tecnologica, altrimenti sarà scomodo essere in officina.
2. La rete di scambio aereo non dovrebbe comportare un ulteriore inquinamento atmosferico nella zona di produzione. Ciò si verifica spesso quando un sistema montato lungo non è stato pulito periodicamente da polvere e altre impurità che si sono accumulate lì.

Installazione di ventilazione industriale

Selezione dello schema ottimale

Il moderno mercato dei sistemi di ingegneria offre una vasta selezione di vari sistemi di ventilazione, che consentono di creare le condizioni più confortevoli sul posto di lavoro. Una vasta gamma di dispositivi che differiscono sia in termini di costi che di funzionalità in grado di soddisfare le esigenze anche dei clienti più esigenti.

Quando si progetta la ventilazione industriale, è necessario occuparsi dell'acquisto e dell'installazione non solo delle apparecchiature di alimentazione che forniscono aria pulita all'interno delle officine, ma anche degli impianti di scarico che rimuovono l'aria inquinata da fumo, polvere, sostanze nocive e, a volte, agenti patogeni dai luoghi di lavoro.

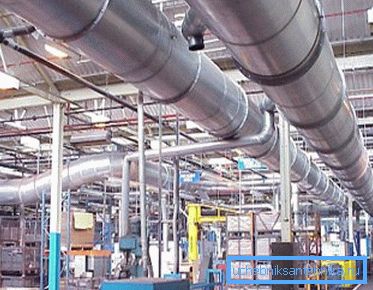

La scelta di un particolare tipo di apparecchiatura viene effettuata individualmente, tenendo conto delle caratteristiche intrinseche in una particolare struttura industriale.

Il sistema di ventilazione finito dovrebbe essere:

• economico;
• efficace;
• affidabile;
• rapido recupero.

L'aria pulita e fredda in officina non solo ha un effetto benefico sulle prestazioni e l'umore dei dipendenti, ma estende anche la durata delle attrezzature e degli strumenti di processo utilizzati.

È anche economicamente fattibile sviluppare un progetto per fornire immediatamente l'inclusione di un dispositivo per creare un microclima confortevole nella rete di ventilazione, indipendentemente dalle condizioni esterne.

Suggerimento: Per controllare i parametri operativi del sistema di ventilazione, si consiglia di utilizzare sistemi computerizzati automatici che modificano determinati parametri tenendo conto dei dati ricevuti da sensori esterni. Così si raggiunge la massima efficienza e redditività del lavoro.

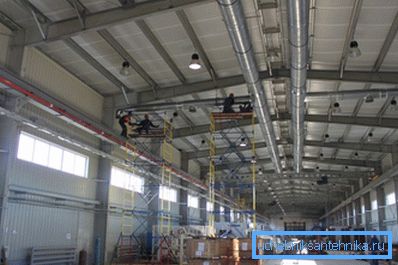

Installazione dell'attrezzatura

Quando si installano sistemi di ventilazione industriale, è necessario tenere conto delle numerose sfumature e caratteristiche che influiscono sia sull'efficienza del suo funzionamento che sulla durata della struttura. Pertanto, solo gli specialisti altamente qualificati con conoscenze ed esperienze pertinenti dovrebbero installare singoli elementi della rete di scambio aereo.

È inoltre importante scegliere i posti giusti per l'installazione di apparecchiature elettriche: scambiatori di calore, installazioni di ventole, sistemi di filtraggio e così via.

In futuro, da questa stanza si distribuiscono i dotti.

Installazione di condotti d'aria

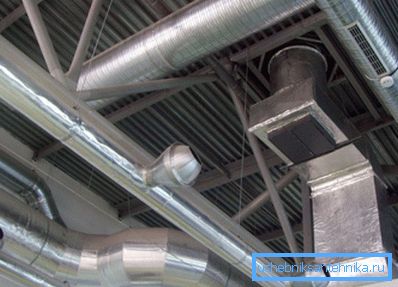

I condotti di ventilazione nei locali industriali sono solitamente fissati al soffitto. Dopo di ciò, possono essere mascherati appendendo pannelli decorativi. Nei locali commerciali, è consigliabile utilizzare condotti d'aria di plastica o di rame, che hanno un aspetto più attraente.

Nella moderna costruzione utilizza due tipi principali di canali d'aria:

1. Difficile. Fabbricato in alluminio multistrato, zincato e fibra di vetro. Di questi, quasi l'intero sistema di ventilazione è montato. Per organizzare turni, contorni, rami, vengono utilizzate speciali parti sagomate. Se si intende trasportare aria contenente impurità aggressive, è necessario utilizzare condotti dell'aria con spessore della parete aumentato.
2. flessibile. Il loro scopo principale è quello di collegare le singole sezioni e le aperture di aspirazione con i condotti principali. Spesso, i tubi flessibili in alluminio vengono utilizzati per installare una ventilazione locale che pulisce l'aria vicino a ciascun posto di lavoro.

L'ordine di installazione dei condotti di ventilazione nei locali per scopi di produzione è il seguente:

1. Prima di tutto, dovresti calcolare lo spessore della parete e la sezione trasversale del canale dell'aria. Quindi, sulla base di questi dati, viene calcolato il peso di ciascun elemento del sistema di ventilazione. In alcuni casi non è possibile installare canali quadrati a causa della mancanza di spazio. Se si è di fronte a questa situazione, si consiglia di optare per condotti rettangolari.
2. Successivamente, nel luogo di installazione è necessario designare i punti di fissaggio dei condotti dell'aria. Ciò consente di contare il numero di parentesi e altro hardware necessario. Ricordare che le staffe di montaggio installate dovrebbero escludere le fluttuazioni della lunghezza delle sezioni di rete durante il passaggio di aria attraverso di esse. È meglio fornire un numero eccessivo di elementi di fissaggio in grado di sopportare il peso dei canali in caso di carico maggiore.
3. Dopo aver fissato i canali principali, viene eseguita l'installazione di singoli ugelli e dispositivi di aspirazione. In questo caso, si raccomanda l'uso di tubi flessibili della sezione desiderata.

conclusione

La progettazione e l'installazione di un sistema di ventilazione industriale è un processo molto complesso ed esigente. La rete di ingegneria finita deve soddisfare pienamente le rigide norme stabilite dai regolamenti e dalle norme edilizie applicabili.

Da ciò dipende non solo l'efficienza del suo funzionamento, ma anche la salute e forse la vita dei lavoratori. Puoi saperne di più su questa domanda dal video in questo articolo.
