Ventilazione di un grattacielo: caratteristiche del

Senza l'afflusso di aria fresca dalla strada e la rimozione di masse d'aria contaminate da rifiuti umani, è impossibile utilizzare qualsiasi edificio. Allo stesso tempo, il sistema di ventilazione nell'appartamento di un edificio a più piani presenta differenze significative rispetto alla stessa rete di ingegneria di un cottage privato, che influisce sul servizio e sulla possibilità di collegare elettrodomestici speciali. Per comprendere tutte le sue sottigliezze e sfumature aiuterà le istruzioni di seguito.

Scopo e funzioni

Il dispositivo di ventilazione negli edifici a più piani è previsto dagli standard esistenti in materia di edilizia, antincendio e sanitari. Il suo scopo principale è la rimozione delle impurità nocive dall'aria nei locali residenziali (camera da letto, soggiorno) e ausiliari (sanitari, cucine).

Le principali fonti di inquinamento nell'appartamento sono:

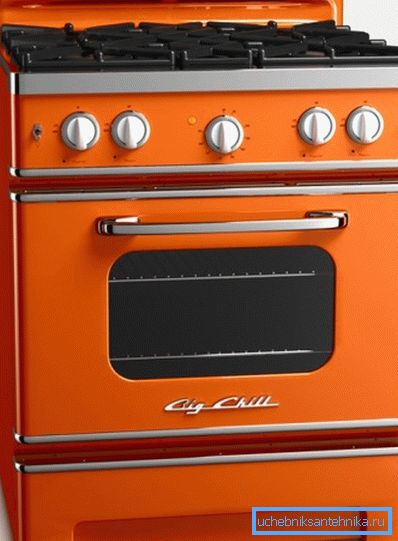

• Hob;
• lavatrice;
• attrezzatura sanitaria (toilette, stanza da bagno).

Come risultato del funzionamento delle apparecchiature di cui sopra, il vapore acqueo e i gas si accumulano nell'aria, che hanno un effetto negativo sul corpo umano.

Operando in modo errato o non eseguendo i compiti assegnati, la ventilazione può essere facilmente riconosciuta dalle seguenti caratteristiche:

• appannamento del vetro nei telai delle finestre;
• condensa sui muri;
• umidità negli angoli delle stanze;
• muffa e funghi che coprono varie superfici dell'appartamento.

Fai attenzione! Scarsi scambi di aria in una zona residenziale possono portare a gravi conseguenze, soprattutto se un bambino vive in un appartamento. La muffa e l'umidità sono spesso cause di problemi respiratori.

Controlla se l'albero di ventilazione in un edificio a più piani, puoi farlo da solo. Basta prendere un segmento di un giornale con dimensioni di 20 per 4 cm e portarlo nella griglia che copre il condotto.

Il foglio dovrebbe "attaccarsi" al foro. In caso contrario, è necessario occuparsi della riparazione o della pulizia del canale di ventilazione.

specie

Recentemente, un numero crescente di persone lamenta la mancanza di efficacia dei sistemi di ventilazione nei complessi di appartamenti urbani. Ciò è dovuto al fatto che lo schema di ventilazione in un edificio a più piani costruito nel secolo scorso non prevedeva l'installazione di strutture ermetiche per finestre che impedivano l'afflusso di aria fresca dalla strada.

Inoltre, il motivo della scarsa prestazione del condotto di scarico potrebbe essere la sua mancanza di lunghezza (soprattutto per gli appartamenti situati ai piani superiori). Il fatto è che per l'aspetto della trazione l'aria deve passare attraverso il tubo di almeno due metri, il che è problematico da raggiungere all'ultimo piano della casa.

Prima di familiarizzare con i modi di risolvere questo problema, è necessario studiare gli schemi esistenti dei sistemi di ventilazione.

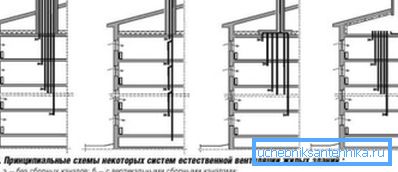

Quindi, la ventilazione naturale in un edificio a più piani secondo SNiP può essere di diversi tipi principali:

1. Ogni appartamento ha un canale di scarico individuale che va direttamente sul tetto. Questo tipo di condotto è più efficace, ma a causa dell'aumento del numero di piani negli edifici e dell'aumento del numero di appartamenti, non è stato usato di recente.
2. I condotti di scarico che corrono dagli appartamenti sono collegati al livello superiore di ingegneria da un condotto orizzontale, che va al tetto.
3. Tutti i tubi di ventilazione principali finiscono in soffitta, che svolge il ruolo di una sorta di sala di ventilazione. Quindi l'aria di scarico viene espulsa attraverso mine appositamente attrezzate. Questo metodo è utilizzato nella costruzione di moderni condomini.

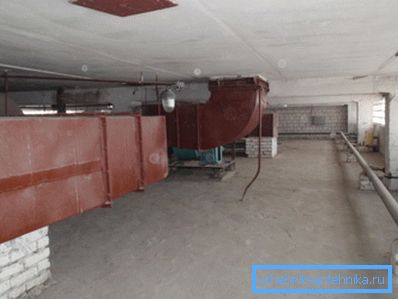

Canale orizzontale comune

Se la ventilazione degli edifici residenziali a più piani è progettata in base a questo tipo, l'aria che lascia gli appartamenti in tubi verticali viene collegata in un flusso in un canale orizzontale. In questo caso, al raggiungimento della soffitta, le masse d'aria colpiscono la parete orizzontale (il bordo della scatola) e si rivolgono alla presa.

Il metodo ha diversi svantaggi:

1. Con una piccola sezione interna di un condotto di ventilazione orizzontale, appare una sezione in cui si alza la pressione dell'aria, a causa della quale le masse d'aria in eccesso ritornano nel canale di ventilazione, e talvolta nell'appartamento del piano superiore.
2. Se l'apertura di uscita della scatola è montata troppo bassa, può verificarsi la cosiddetta spinta inversa. Di conseguenza, l'aria che sale dai piani inferiori non esce in strada, ma nei salotti del piano superiore.

Esistono due modi per risolvere i problemi sopra elencati:

1. Alterazione di scatole sul pavimento tecnico. È necessario aumentare le dimensioni del condotto di ventilazione orizzontale di circa 2-3 volte e anche dotare al suo interno gli elementi che suddividono il flusso d'aria. Gli svantaggi di questo metodo sono il prezzo elevato e la necessità di attrarre specialisti. Tuttavia, puoi essere sicuro al 100% che dopo l'aggiornamento della ventilazione in un edificio residenziale a molti piani funzionerà perfettamente.
2. Disposizione di un singolo condotto di ventilazione, che rimuove l'aria inquinata verso l'esterno, bypassando il condotto comune.

Fai attenzione! In caso di tale rilavorazione, assicurarsi di avere cura del normale isolamento termico dei condotti dell'aria, altrimenti le condizioni di temperatura e umidità della sala tecnica potrebbero essere disturbate, cosa vietata dall'SNiP.

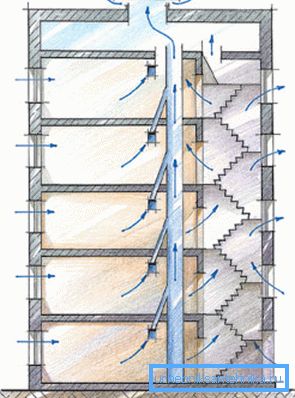

Airbag in soffitta

Questo schema dell'organizzazione del flusso d'aria è usato in tutte le case moderne. Se durante gli errori di progettazione e le imprecisioni sono state fatte, i residenti dei piani superiori soffrono del fatto che la trazione necessaria non viene creata nel condotto di ventilazione.

Ciò è dovuto al fatto che l'aria, al posto dei 2 metri prescritti, passa a circa 30 cm. La ventilazione è presente, tuttavia, non è in grado di pompare il volume d'aria richiesto. Inoltre, quando apri la porta in soffitta appare una brutta copia, che riduce ulteriormente il desiderio.

Risolvi il problema facilmente. È solo necessario dotare o aumentare i singoli condotti di ventilazione dell'appartamento situato al piano superiore, erogando un tubo lungo circa 140 cm, che deve essere inclinato verso l'albero comune in modo che l'aria che sale dal fondo crei ulteriore trazione.

Modi per organizzare il movimento dell'aria

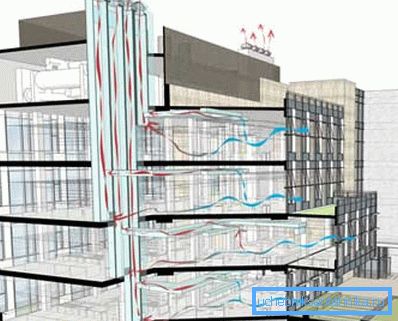

Il flusso d'aria nel sistema di ventilazione di un condominio può spostarsi nella direzione voluta dagli ingegneri sia autonomamente (in base alle leggi della fisica) sia forzatamente (utilizzando ventilatori e altre apparecchiature).

Detto questo, la rete di ingegneria descritta è suddivisa nei seguenti tipi:

• naturale - l'aria fresca scorre attraverso le finestre e le prese d'aria e la rimozione attraverso il condotto di ventilazione (la spinta è generata a causa della differenza di pressione e temperatura);
• meccanico: l'ingresso e la rimozione delle masse d'aria viene effettuato con l'aiuto di ventilatori installati sulle aperture di ingresso e di uscita, nonché all'interno del condotto di ventilazione;
• combinato - in questo caso, il cofano è forzato, e il flusso in modo naturale.

Riparazione di ventilazione

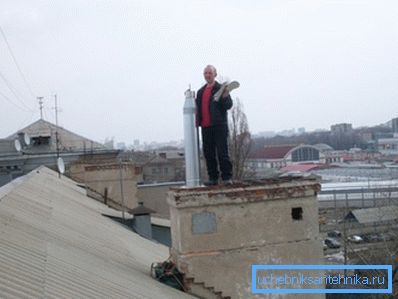

Il sistema di ventilazione degli scarichi progettato e progettato correttamente non richiede manutenzione da parte dei residenti. Questo dovrebbe essere fatto dagli specialisti dell'organizzazione che è responsabile per il funzionamento dell'edificio. L'unica azione valida è pulire la griglia dalla polvere che copre l'ingresso.

È diverso se l'aria proveniente dall'appartamento viene rimossa regolarmente e gli odori sgradevoli dei vicini e la condensa sulle finestre continuano a tormentarti. Quindi il problema sta nell'insufficiente afflusso di masse d'aria. Spesso di fronte ai residenti, che hanno installato blocchi di finestre in plastica o alluminio che non lasciano passare l'aria.

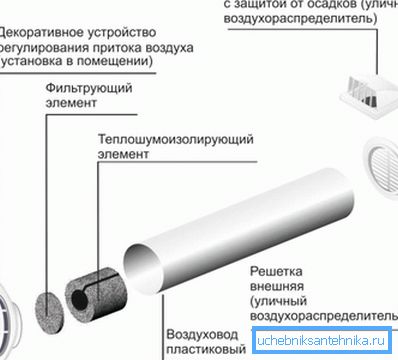

Affrontare la situazione aiuterà a regolare la ventilazione, ma un'opzione più accettabile è installare valvole di aspirazione, che sono montate tra il davanzale della finestra e il radiatore del riscaldamento centrale. In questo caso, l'aria fredda che soffia dall'esterno viene riscaldata.

Esistono diversi tipi di valvole di aspirazione:

• meccanico - dotato di serrande che consentono di regolare manualmente l'intensità del flusso in ingresso;
• elettronico - dispongono di dispositivi speciali che aprono e chiudono la valvola, in base alle informazioni ricevute da sensori esterni (umidità e temperatura).

Fai attenzione! Molti proprietari di appartamenti in vecchie case stanno cercando di affrontare l'umidità e gli odori sgradevoli con l'aiuto dell'aria condizionata. Questa è la decisione sbagliata, dal momento che tali apparecchiature climatiche non possono sostituire una rete di ingegneria della ventilazione a tutti gli effetti.

Installazione di un sistema di ventilazione forzata

Questo modo di risolvere il problema viene utilizzato nel caso in cui tutti i metodi sopra elencati non portino il risultato desiderato. Si noti che è impossibile eseguire in modo indipendente tutte le operazioni di installazione necessarie, poiché la sezione trasversale dei canali dell'aria e la potenza dell'apparecchiatura sono calcolati individualmente.

Prendi in considerazione solo i principali tipi di sistemi più comunemente usati:

1. Se è necessario fornire un piccolo monolocale con aria fresca, un dispositivo speciale in un unico pezzo vi aiuterà, che sono poco costosi, ma fanno un lavoro eccellente con i compiti assegnati.
2. Nel caso in cui nel canale di scarico la spinta sia sufficiente, è possibile limitare l'installazione dei dispositivi di ingresso. La potenza dell'apparecchiatura dipende dal numero di residenti nell'appartamento, dall'area delle stanze e da altri fattori.

Completo del ventilatore, di regola vengono forniti tutti gli elementi necessari:

• reticolo;
• aerotermi per la ventilazione;
• valvole;
• elementi filtranti.

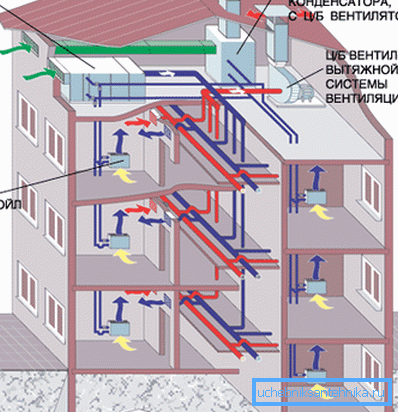

1. La ventilazione forzata dell'aria (possibilmente con un recuperatore di calore) è la più efficace. Ma la sua installazione è consigliabile solo in case private o grandi appartamenti urbani.

Suggerimento: Affinché la ventilazione funzioni nel modo più efficiente possibile, è consigliabile dotare le aperture di alimentazione e di scarico in ogni stanza (compresa camera da letto, studio, sala da pranzo, ecc.), Collegandole con condotti d'aria all'unità centrale.

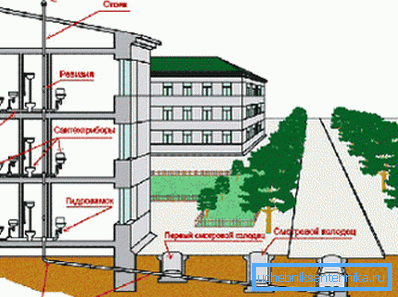

Ventilazione delle acque reflue

Una caratteristica dei condomini è la necessità di installare la ventilazione non solo per i locali residenziali e non residenziali, ma anche per la rete fognaria. Altrimenti, c'è il rischio di odori sgradevoli e la penetrazione nell'appartamento di vapori che sono pericolosi per la salute degli abitanti.

Nelle case di oltre 9 piani, vengono utilizzati diversi metodi per ventilare il sistema di smaltimento delle acque reflue:

1. Ventilazione diretta. In questo caso, il montante centrale, dove tutti gli scarichi si fondono, viene visualizzato sul pavimento tecnico dell'edificio e non è sigillato. L'aria fresca viene fornita attraverso la parte superiore del tubo. Lo svantaggio è che in caso di aumento della pressione nella parte inferiore del sistema vi è il rischio di schiacciare il sigillo.
2. Ventilazione parallela. Le caratteristiche di questo design impediscono l'assorbimento e l'espulsione delle serrature idrauliche. L'essenza del metodo risiede nel fatto che paralleli, montanti centrali per le fognature depositano ulteriore ventilazione. Sono collegati tra loro su ciascun piano con l'aiuto di speciali parti sagomate.

conclusione

Il sistema di ventilazione di un condominio è una complessa rete di ingegneria, la cui progettazione e riparazione richiede conoscenze, abilità e attrezzature speciali. Una manutenzione inadeguata può portare a guasti che non interessano solo la tua casa, ma anche i tuoi vicini.
