Ventilazione e aria condizionata: come fornire alla tua casa

Per il funzionamento confortevole di un moderno cottage o appartamento in città è necessario un sacco di diverse reti di ingegneria: elettricità, riscaldamento, approvvigionamento idrico, fognature, televisione e Internet. Anche l'aria condizionata e i sistemi di ventilazione sono parte integrante delle moderne abitazioni.

Nonostante la complessità, avendo determinate abilità, può essere progettato con le proprie mani. Le istruzioni fornite in questo articolo ti forniranno tutte le conoscenze teoriche necessarie.

Microclima e sue caratteristiche

Il comfort in casa e la comodità dei suoi abitanti dipendono da una varietà di parametri ambientali: temperatura, umidità, livello di rumore e così via. Insieme formano il concetto di microclima. Gli standard esistenti nel nostro paese sono racchiusi in vari documenti normativi nel campo dell'edilizia (SNiP per ventilazione e condizionamento dell'aria, GOST per impianti di riscaldamento, joint venture per l'installazione di sistemi di ingegneria, ecc.).

Considerando che il soggetto di questo materiale è l'aria condizionata e la ventilazione, ci soffermeremo solo su alcune caratteristiche che influenzano il microclima in un edificio residenziale o commerciale:

• temperatura dell'aria;
• la sua composizione;
• umidità;
• purezza.

Secondo SNiP 41.01-2003, i valori standard delle caratteristiche di cui sopra sono i seguenti:

1. La temperatura dell'aria è compresa tra 20 e 22 gradi Celsius. Questo parametro è impostato dalle autorità sanitarie statali ed è considerato ottimale per la normale vita umana, la vita, il riposo e il lavoro.

Di norma, per aumentare la temperatura dell'aria nella stanza, vengono utilizzati sistemi di riscaldamento e per ridurla viene utilizzata una rete di condotti di ventilazione e condizionatori d'aria. I più efficaci sono i complessi di controllo del microclima, che includono regolatori automatici per la ventilazione e l'aria condizionata. Permettono di regolare il funzionamento dell'apparecchiatura senza l'intervento umano, in base alle informazioni ricevute da sensori esterni.

1. Umidità dell'aria dal 60 all'80%. Questo parametro è regolato esclusivamente dal sistema di ventilazione. A volte vengono utilizzati speciali stabilizzatori di umidità, che sono collegati ai condotti di ventilazione. Utilizza anche circuiti di controllo automatici con sensori.
2. La composizione chimica dell'aria. Il corpo umano è molto sensibile alle sostanze estranee e alla polvere nell'aria. Pertanto, le masse d'aria che entrano nella stanza devono essere filtrate da particelle solide e gas che potrebbero essere nocivi per la salute.

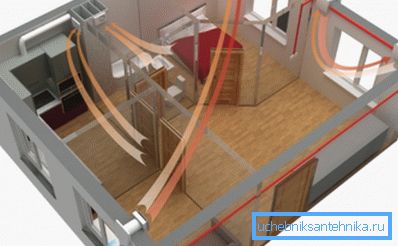

1. Distribuzione uniforme del calore tra le stanze. Uno dei compiti più importanti del sistema di ventilazione è quello di garantire la stessa temperatura in tutta la casa (appartamento). Un sistema progettato correttamente, dotato di prese di ingresso, troppopieno e di scarico, consente la miscelazione di aria calda e fredda.

Per ottenere il massimo effetto dalle reti elencate sopra, devono funzionare senza intoppi. La soluzione migliore sarebbe combinarli in un unico sistema collegato al software e al complesso hardware Smart House.

Anche se il prezzo dell'attuazione di tale schema sarà considerevole, questa decisione ripagherà ripetutamente in futuro, dal momento che il risparmio energetico nei sistemi di ventilazione e di condizionamento d'aria può ridurre significativamente il costo delle utility.

Suggerimento: L'effetto maggiore derivante dall'uso di sistemi di controllo automatico può essere ottenuto in grandi edifici residenziali, grandi strutture commerciali e industriali, dove il costo della ventilazione e dell'aria condizionata dei locali è uno dei maggiori elementi di spesa.

Descrizione dei sistemi di controllo del clima

ventilazione

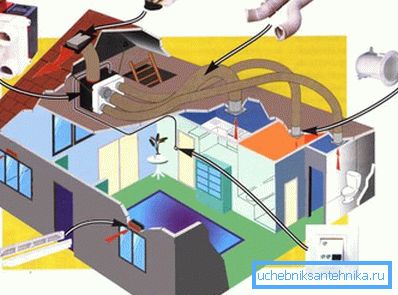

Il sistema di ricambio d'aria nei locali residenziali e commerciali è un insieme complesso di varie apparecchiature e condotti d'aria, combinati in un'unica rete.

Secondo la normativa vigente, la ventilazione è suddivisa in diversi tipi a seconda dei vari criteri di classificazione:

1. Organizzando il flusso d'aria:

• naturale - la spinta si verifica a causa della differenza di pressione e temperatura all'interno e all'esterno della stanza;
• meccanico: il movimento dell'aria avviene con l'aiuto di ventilatori installati su o in condotti d'aria.

1. Per scopo di creazione:

• plenum;
• estrazione;
• complesso.

1. Per applicazione:

• individuale - è usato per fornire aria pulita per un appartamento o una casa privata;
• pubblico - utilizzato a fini di ventilazione di impianti commerciali e industriali.

Deve essere prestata maggiore attenzione alla progettazione e all'installazione della rete di ventilazione. Dalle apparecchiature utilizzate, nonché dalla configurazione e dalle dimensioni dei condotti dell'aria, la sua efficienza dipende in gran parte. Per i sistemi di ventilazione individuali, è consigliabile utilizzare un'attrezzatura universale che riscalda, raffredda e filtra il flusso d'aria.

Suggerimento: Più qualitativamente questa rete di ingegneria viene prodotta, meno è probabile che sia necessario riparare la ventilazione e l'aria condizionata nel prossimo futuro. Sarà sufficiente solo per pulirlo periodicamente.

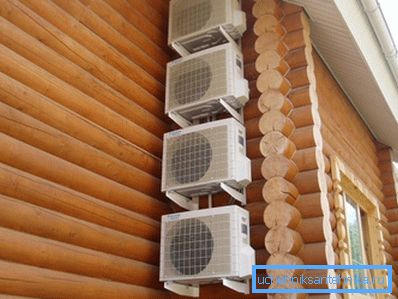

Aria condizionata

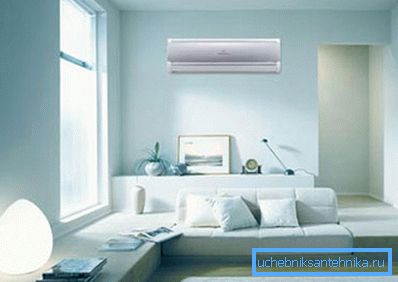

Il sistema di fornitura di aria pulita ai locali e la rimozione del vecchio non è sufficiente per garantire il comfort in casa. In estate, la temperatura esterna alla stanza aumenta abbastanza, perché le masse d'aria devono essere raffreddate prima di essere fornite nella stanza. Queste attività sono progettate per l'esecuzione di apparecchiature di condizionamento.

Molto spesso, i refrigeratori d'aria domestici esistenti sono già dotati di strumenti e sensori che impostano in modo indipendente la portata d'aria, che regola la sua temperatura, regolano l'umidità e forniscono la filtrazione.

L'industria moderna produce i seguenti tipi di sistemi di climatizzazione:

1. Famiglia, tecnologia e produzione. I primi sono utilizzati nei sistemi di controllo del microclima delle singole abitazioni e il secondo e il terzo sono montati per il raffreddamento delle masse d'aria in centri commerciali, officine, magazzini e altre strutture simili. La loro caratteristica è alta potenza e prestazioni, così come molte altre funzionalità.
2. Locale e centralizzato. Sono utilizzati per raffreddare l'aria in una stanza o condizionare i flussi che, attraverso i condotti di ventilazione, si estendono all'intero edificio.
3. Mobile e stazionario. Il primo può essere trasportato in qualsiasi locale, quest'ultimo può essere installato una sola volta e non può essere spostato senza precedente smantellamento.
4. ricircolo (utilizzare l'aria dalla stanza, formando un circuito chiuso) e il flusso diretto (raffreddare il flusso, aspirato dalla strada).
5. Zona singola e multizona. In quest'ultimo caso, l'apparecchiatura di raffreddamento è un modulo singolo e nella stanza sono installati dei blocchi che consentono di impostare diversi parametri per la temperatura dell'aria, l'intensità del flusso d'aria e la sua direzione.

Inoltre, i sistemi di condizionamento sono suddivisi in tipi in base alle loro caratteristiche di progettazione:

1. Sistemi divisi. Tali refrigeratori d'aria sono molto comuni. Sono utilizzati sia per l'equipaggiamento di singole abitazioni, sia per lo scopo di raffreddare complessi industriali. Si differenziano per potenza e volume dei locali serviti.

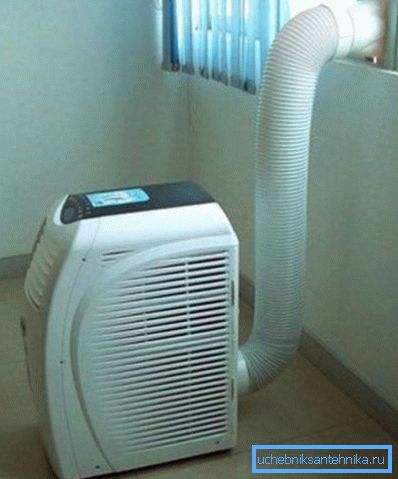

2. Condizionatori per pavimenti e finestre. Le caratteristiche del loro aspetto e metodo di installazione sono chiari dai nomi. I modelli compatti installati nelle aperture delle finestre o collocati direttamente all'interno della stanza non richiedono la violazione dell'integrità delle pareti, il che semplifica l'installazione.

1. Dispositivi industriali montati in speciali miniere d'aria o locali tecnici. Più spesso, questi condizionatori sono utilizzati per raffreddare edifici industriali e locali commerciali (negozi, centri di intrattenimento e così via).
2. Finecole e refrigeratori. Questi sono i sistemi più potenti e costosi che vengono utilizzati nei complessi sistemi di controllo del microclima di vaste aree.

Caratteristiche auto-installazione della ventilazione

Canali di ingresso

Qualunque sia il sistema di ventilazione che preferisci, non funzionerà correttamente senza flusso d'aria nella stanza.

In precedenza, le masse d'aria provenivano da infiltrazioni: penetrazione attraverso incrinature, crepe e pori nelle strutture degli edifici. Ma i materiali da costruzione moderni e i blocchetti ermetici sono praticamente a tenuta d'aria, pertanto è necessario predisporre ulteriori canali in ingresso.

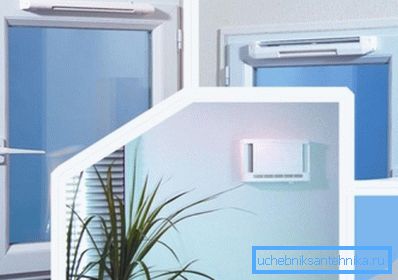

Esistono diversi tipi di valvole che forniscono il flusso d'aria:

1. finestra - montato nella parte superiore del blocco finestra, per il quale è presente un foro. Anche in vendita sono finestre polimeriche con valvole già fisse, che ti evitano di dover fare questo lavoro da soli.
2. davanzale. Sono costituiti da un condotto dell'aria, la cui parte esterna è protetta da una griglia decorativa, e la parte interna è dotata di una valvola con un filtro con cui è possibile regolare l'intensità del flusso d'aria.
3. Nadokonnye. Il design è simile a quelli precedenti, ma meno efficace, poiché l'aria in entrata non viene riscaldata dal radiatore del riscaldamento centrale.

Se è necessario dotare il sistema di ventilazione di alimentazione più efficiente, è consigliabile installare una valvola di ingresso dotata di un ventilatore elettrico. Tuttavia, in questo caso, è necessario avere cura dell'isolamento acustico di alta qualità, poiché il ronzio del motore di questo dispositivo non aggiunge comfort al chiuso.

Suggerimento: Prima di installare la ventilazione meccanica, considerare l'acquisto di un recuperatore di calore, che consente di riscaldare il flusso d'aria in entrata attraverso l'aria in uscita, senza mescolarli. Ciò consente di ridurre il costo del pagamento per i servizi di riscaldamento.

Installazione di condotti d'aria

I condotti di ventilazione sono realizzati con i seguenti materiali:

• poliuretano;
• cloruro di polivinile;
• stagno;
• polipropilene.

Esistono anche varietà di tubi per l'aria in rame o tessuti, che, oltre alle elevate caratteristiche tecniche, hanno un aspetto attraente.

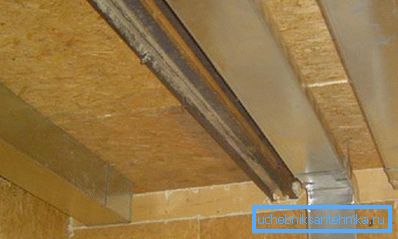

La forma dei condotti dell'aria è quadrata, rotonda e rettangolare. Per l'organizzazione di curve, bypass, curve e forche, viene utilizzata una varietà di parti sagomate. Inoltre, durante l'installazione di condotti d'aria in luoghi difficili da raggiungere, è possibile utilizzare parti flessibili in alluminio.

Molto spesso, i canali di ventilazione sono fissati al soffitto. Per fare questo, utilizzare i morsetti tradizionali con guarnizioni in gomma, che riduce il livello di vibrazione quando si passa attraverso i condotti di un forte flusso d'aria.

Se la dimensione del canale dell'aria è superiore a 30 cm, utilizzare perni con borchie.

Durante il fixing, dovresti seguire questa regola:

• canali d'aria brevi sono fissati con un morsetto per ogni sezione;
• condotti d'aria lunghi e pesanti richiedono elementi di fissaggio ogni 30-40 cm.

Gruppo di ventilazione

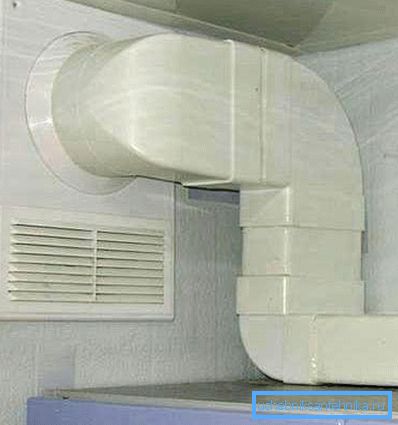

Nella produzione di ventilazione dovrebbe tener conto che i fori di scarico devono essere equipaggiati sia in ogni stanza, sia nelle stanze "più sporche": toilette, bagno, cucina, dispensa. In caso contrario, odori sgradevoli e fumo possono entrare nella camera da letto o nel soggiorno.

Per migliorare la trazione, l'apertura di uscita dovrebbe essere 20 cm sotto il soffitto.

conclusione

Dopo aver esaminato il materiale sopra riportato, hai acquisito una conoscenza approfondita che ti consente di progettare autonomamente un sistema di ventilazione con l'aria condizionata nella tua casa o appartamento.

Visivamente, l'intero processo è dimostrato nel video in questo articolo.
