Ventilazione fai-da-te: soluzioni semplici

L'argomento di questo articolo è l'installazione della ventilazione con le tue mani. Non saranno riflessioni astratte e calcoli complessi: questo materiale è un tentativo dell'autrice di condividere la sua modesta esperienza nell'equipaggiamento di un sistema di ventilazione nella propria casa. Quindi iniziamo.

preistoria

Qualche tempo fa, l'autore si trasferì in una nuova casa. Era un edificio a un piano con un seminterrato grande e alto, che era immediatamente posizionato come una palestra domestica e un laboratorio. Successivamente è stato pianificato di costruire un attico residenziale riscaldato.

Il principale problema del primo piano residenziale era la completa assenza di un sistema di ventilazione.

Le conseguenze, già evidenti all'inizio del primo inverno, erano abbastanza prevedibili:

• L'aria nella stanza, nonostante la periodica ventilazione, divenne rapidamente stantia e umida.

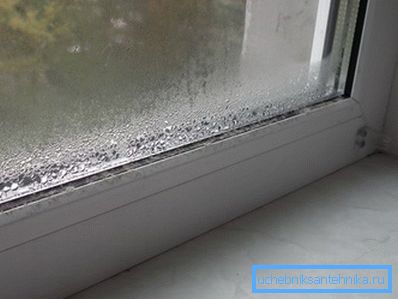

• Le finestre a un solo vetro erano costantemente coperte di condensa, che gocciolava giù dal vetro e formava pozzanghere sui davanzali delle finestre.

• Alla fine, soggettivamente, la casa era molto fredda. Nonostante il fatto che il termometro ha mostrato abbastanza ragionevole +18 gradi.

Riferimento: con un aumento dell'umidità, la capacità termica e la conduttività termica dell'aumento dell'aria. Ecco perché nei climi freddi è molto difficile tollerare il freddo e il caldo.

Il compito era ovvio: seguiva con il minimo tempo e denaro (con il quale, dopo l'acquisto di una casa, ovviamente, non era così buono) per fornire una ventilazione normale.

Un anno dopo, durante la costruzione dell'attico, abbiamo dovuto progettare e costruire un altro circuito di ventilazione separato. Poiché ciascuno dei piani aveva un ingresso separato, era indesiderabile combinare i condotti dell'aria.

insediamenti

Per cominciare, è stato necessario stimare le prestazioni di ventilazione previste. Le istruzioni per il calcolo sono state trovate nell'attuale SNiP:

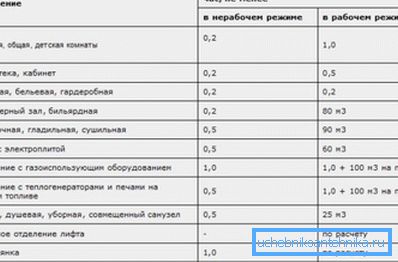

Una stima alternativa delle prestazioni pianificate si basa sul numero di persone che sono costantemente nella stanza. Una persona nello stato di veglia dovrebbe rappresentare almeno 60 m3 / h; per una persona che dorme - 30 m3 / ora.

Il conteggio secondo il primo algoritmo ha dato un risultato di 240 m3 / ora, secondo il secondo - 100 (consumo medio di aria di due persone, basato su 8 ore di sonno e 16 ore di veglia).

Tenendo conto delle specificità del layout della casa, è stata scelta una capacità di 120 m3 / h come punto di partenza.

Piano terra

Schema schematico

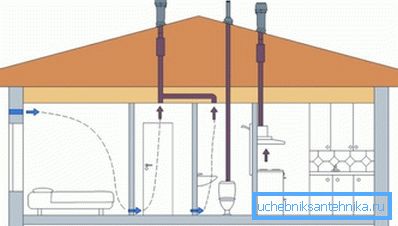

Dopo aver pensato alle possibili soluzioni, la scelta dell'autore si è concentrata sulla ventilazione dei gas di scarico con induzione forzata ed estrazione dell'aria in un canale comune da diverse stanze: una camera da letto, un bagno combinato e una cucina-sala da pranzo. Fu deciso di rendere l'afflusso di aria passiva, e non dalla strada, ma in qualche modo non convenzionale - attraverso la cantina.

C'erano diverse ragioni.

• Esisteva già un condotto di ventilazione quasi pronto lungo tutte le stanze che erano state programmate per ventilare. I costruttori nel processo di finitura hanno terminato con una scanalatura a secco una scanalatura tra il bullone, che è stato utilizzato per sostenere le lastre del pavimento, e il muro esterno. Rimase solo da organizzare la selezione di aria dal canale e tagliare le griglie in esso.

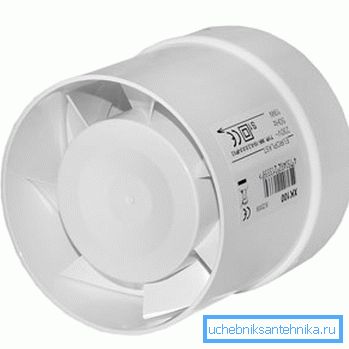

• La ventilazione naturale era poco attraente a causa di prestazioni imprevedibili. I forti venti caratteristici della regione causerebbero una brusca accelerazione dello scambio d'aria; ma nella calura estiva, con un delta di temperatura minima tra la strada e la casa, sarebbe sceso quasi a zero. Un ventilatore del condotto, al contrario, tirerebbe i suoi 120 m3 / ora, indipendentemente dalle condizioni esterne.

• Il prezzo minimo dei componenti. Un po 'più avanti, vale la pena ricordare che la spesa totale per gli acquisti non superava i 1.500 rubli.
• Costi operativi simbolici. Ecco una relazione approssimativa tra prestazioni e consumo energetico di un ventilatore da condotto:

Commenti separati richiedono la circolazione di aria fresca attraverso il seminterrato.

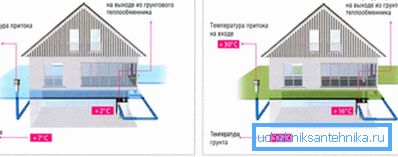

C'è una cosa come la ventilazione geotermica. Il nome rumoroso nasconde un semplice schema, secondo il quale, in particolare, la ventilazione viene spesso costruita in una casa di campagna con le proprie mani: tubi di alimentazione di notevole lunghezza sono sepolti nel terreno leggermente al di sotto del livello del suo congelamento.

Riferimento: ad una profondità di un metro dal livello di penetrazione del gelo, la temperatura del suolo non dipende dalla regione ed è +8 - + 14С.

Di conseguenza, l'aria di aspirazione ha una temperatura stabile, che è poco dipendente dalla stagione e dalle condizioni meteorologiche. In estate, le case sono relativamente fresche, in inverno - calde. E tutto ciò con un consumo energetico minimo: l'elettricità viene spesa solo per il trasporto di aria.

Tuttavia, in questo caso particolare, sotto la casa c'era una fonte d'aria pronta con una temperatura costante di circa +14 gradi - una cantina asciutta con una superficie di 75 metri quadrati, incassata molto al di sotto del livello di penetrazione del gelo. Collegarlo con un paio di canali con le abitazioni in cima era molto più facile che posare diverse decine di metri di tubo sotto terra.

Detto: fatto.

implementazione

1. Dal lato della strada, attraverso il muro esterno, un buco fu trafitto nel canale. Per lavoro bisognava dare un pugno con una corona.

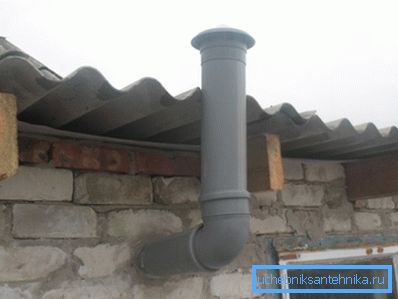

2. Un assemblaggio è stato preparato da un tubo fognario standard con un diametro di 110 millimetri, un angolo, un ombrello (deflettore) e un tubo di compensazione. Quest'ultimo ha permesso di installare un fan del canale e risolverlo, lasciando la connessione smontabile.
3. Sotto il sito di installazione del ventilatore, un foro viene tagliato nel canale in cui viene immediatamente installato un portello di plastica con un coperchio. In futuro, sarà utile per la manutenzione e / o la sostituzione del ventilatore.
4. Un assemblaggio di un tubo, un angolo, un ombrello e un ventilatore con il cavo di alimentazione collegato viene inserito in un buco nel muro e sigillato. La schiuma afferrata è sigillata con mastice acrilico: la schiuma di poliuretano non ama la radiazione ultravioletta e rapidamente inizia a sgretolarsi alla luce.
5. L'alimentazione alla ventola viene espulsa dalla presa più vicina attraverso il canale del cavo e aperta con un interruttore.

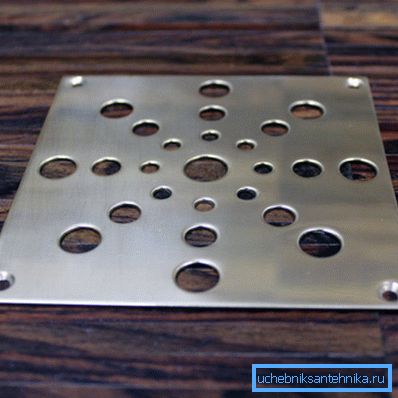

6. Nel muro a secco, chiudendo il canale, vengono inserite diverse griglie di ventilazione e un tubo viene estratto dalla cappa sopra il fornello della cucina.
7. Nelle aperture del pavimento sono scelti per l'estrazione dell'aria dal seminterrato. Sono stati chiusi da reti con reti per proteggere dagli insetti.

risultati

L'umidità e la condensa sulle finestre sono dimenticate, come un brutto sogno. L'aria nella casa divenne fresca e moderatamente secca.

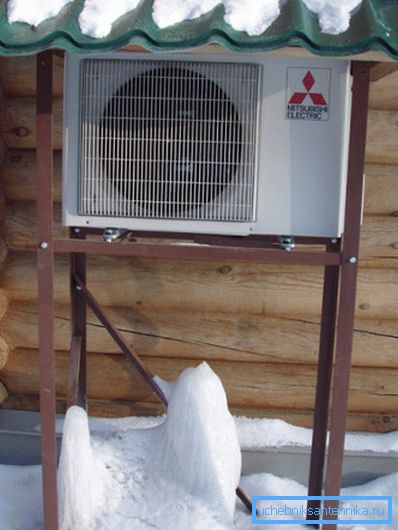

A causa dell'afflusso di aria calda in inverno, la casa con il riscaldamento spento ha mantenuto una temperatura di +12 gradi. Per mantenere una temperatura confortevole di + 20-22 gradi, c'è un funzionamento sufficiente di un condizionatore d'aria inverter con una potenza termica di circa 3,2 kW.

Nuance: la scena - la costa della Crimea. È chiaro che il flusso di calore di 3 kilowatt non sarà sufficiente ovunque nell'Estremo Oriente. Inoltre, gli inverter in modalità riscaldamento rimangono operativi al massimo a -25 ° C.

Il canale di ventilazione in calcestruzzo, cablato con cartongesso, funziona come un silenziatore molto efficace. Il lavoro del ventilatore in casa non è udibile in linea di principio.

soffitta

Un anno dopo, la costruzione del piano attico raggiunse il punto in cui era necessario dotare la ventilazione.

Per analogia con il primo piano, la ventilazione del sottotetto è stata resa di scarico con un afflusso passivo. Invece di uno sfiato, in questo caso è stato utilizzato un tubo di fognatura con un diametro di 110 millimetri, semplicemente perché non doveva andare lontano.

A questo punto, la somiglianza con il sistema di ventilazione costruito in precedenza era finita.

• In linea di principio manca un canale di aspirazione dedicato.. La presa d'aria è fornita da perdite coperte da un tetto in lamiera d'acciaio del solaio. Ci sono abbastanza piccoli spazi tra i fogli di materiale di copertura per questo scopo in abbondanza.

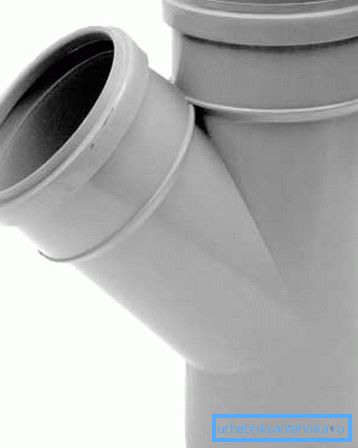

• Un tee è installato nel canale della ventola davanti alla ventola.. Attraverso uno dei suoi sbocchi, l'aria viene estratta dal bagno combinato situato nel mezzo della soffitta; attraverso il secondo - il resto della stanza è ventilato.

• Soffitto in gesso nascosto Ventkanal. Nel soffitto del bagno è montata la griglia di aspirazione, a cui un tocco del tee è strettamente collegato. Ma il resto della stanza è ventilato direttamente attraverso lo spazio sopra il soffitto: la presa d'aria passa direttamente da essa; dai salotti l'aria entra lì attraverso quattro grate negli angoli della mansarda.

A proposito: questo garantisce una costante ventilazione delle travi e l'isolamento tra di loro.

Sulla strada ventkanal con un ombrello - deflettore visualizzato attraverso uno dei frontoni. Così, l'autore si è liberato dei problemi di sigillare l'uscita: il solco era sufficiente per riempire e stucco; dall'acqua e dalla neve è protetto da una sporgenza del tetto.

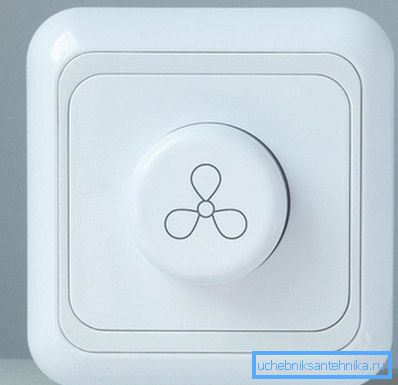

Il circuito di alimentazione della ventola era dotato di un dimmer. Ti permette di scegliere tra modalità di ventilazione silenziose e produttive a seconda di quante persone ci sono in soffitta.

conclusione

È facile notare che la realizzazione di un efficiente sistema di ventilazione è risultata piuttosto semplice e non troppo costosa.

Ulteriori informazioni tematiche, come al solito, possono essere trovate nel video in questo articolo. Buona fortuna!
