Ventilazione in bagno: installazione in dettaglio

Tutti i bagni hanno bisogno di aerare e, più spesso, anche la sostituzione forzata dell'aria, che viene effettuata attraverso il muro. Ma la ventilazione nel bagno stalinki o su un progetto speciale è possibile anche attraverso il soffitto, che raggiunge i 3-3,5 m di altezza.

Dipende anche dalla progettazione di condotti d'aria, per esempio, in palazzi tali canali spesso attraversano anche i soffitti, ma questo non cambia il quadro generale. Considereremo ora alcune delle sfumature del lavoro di installazione, avendo ricevuto il video in questo articolo per aiutare.

Aria pulita nel bagno

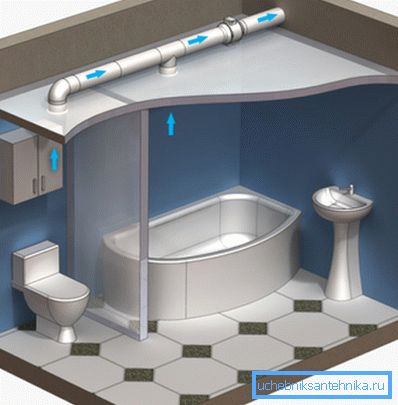

Dispositivo condotti di ventilazione

Nota. Per cominciare, prenderemo in considerazione i tipi di sistemazione della ventilazione negli edifici a più piani, in modo che durante le riparazioni in bagno non si verifichi il blocco dell'accesso al canale, questo può accadere nel caso degli alberi del ricevitore.

Negli edifici delle costruzioni di massa, tra cui Stalinki, Krusciov e Breznev, un canale individuale è stato progettato per ciascuno degli appartamenti, collegando la cucina, il bagno e il bagno, e poi si è avvicinato alla miniera comune.

C'erano due metodi di progettazione qui - un singolo canale poteva precipitare direttamente nella miniera, ma poteva anche passare attraverso un blocco prefabbricato comune, dove convergono i canali dell'intera casa, e quindi viene eseguita l'uscita della miniera. Questo tipo di installazione è utilizzato in edilizia bassa fino ad oggi e, giustamente,

Nel XXI secolo, uno schema di ventilazione generale in qualche modo diverso è stato sviluppato per edifici residenziali multipiano a molti piani, dove ogni blocco verticale di appartamenti nel blocco ha già due alberi verticali o un pozzo, uno dei quali trasporta l'aria da bagni e servizi igienici e l'altro dalle cucine.

Ma se c'è un solo canale, la sua uscita sul montante dovrebbe essere almeno 2 metri sopra il soffitto di questo piano, e negli ultimi due piani in questi casi ci sono canali separati con accesso al tronco. Anche in questo design c'è un'unità di ventilazione a pavimento - qualcosa come un cuscino d'aria tra i piani.

Lastre sottili (cemento o gesso sul muro, gesso sul soffitto) sono montate su piastre e pavimenti portanti, così si forma un traferro che serve contemporaneamente sia per la circolazione dell'aria che per il riscaldamento.

Il pericolo sta nel fatto che durante la riparazione di bagni in edifici a molti piani, i proprietari o persino un gruppo di riparatori a loro discrezione espandono la stanza, cioè tagliano queste piastre, negando l'accesso al bagno ai condotti di ventilazione.

Certo, dopo puoi fare un altro buco, ma perdi un po 'dell'isolamento del tuo appartamento, e l'istruzione lo proibisce.

Ma la ventilazione in una casa privata nel bagno può andare direttamente in strada attraverso il reticolo in modo naturale o con l'aiuto di un ventilatore, ed è anche a volte limitata a ventilare generalmente la stanza attraverso uno specchio di poppa aperto o uno sfiato.

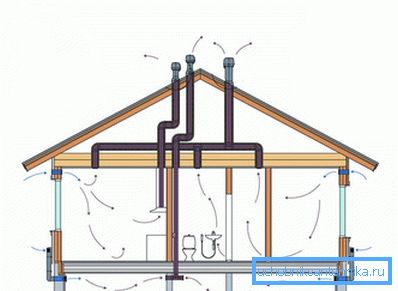

Tuttavia, se la casa è su due o un piano e mezzo, è molto più conveniente fare canali da tubi di fogna in plastica e portarli in soffitta, in modo che possano essere collegati a un'unità comune per l'uscita sul tetto.

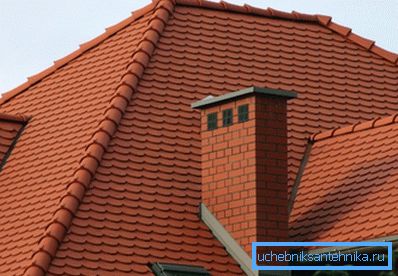

Come nel grattacielo, e nel settore privato, i blocchi prefabbricati di condotti di ventilazione montati in soffitta entrano nel tubo di scarico, che è mostrato nella foto in alto, e questa struttura dovrebbe essere su ogni sezione dell'edificio, cioè per ogni unità. Ma allo stesso tempo, SNiP 2.08.01-89 indica che la bocca di questo tubo stesso dovrebbe essere 4,5 m sopra il piano attico.

Le sfumature del montaggio

• Molto spesso, in circa la metà dei casi, le griglie di ventilazione per il bagno sono installate senza ventola, cioè l'aria viene aspirata naturalmente, ma ciò non è sempre possibile.. L'assenza di trazione forzata è possibile solo nei casi in cui si hanno canali puliti in casa (privati ​​o plurifamiliari) e la circolazione avviene senza difficoltà. È molto facile controllare la pulizia dei canali - è sufficiente accendere un fiammifero e portarlo alla finestra - se la fiamma si inclina bruscamente nella sua direzione, significa che la spinta è buona, ma se la pendenza è molto debole o nulla, allora qui è necessario un ventilatore.

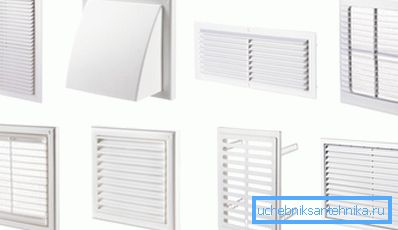

• Quando acquisti una griglia, fai attenzione al metodo di fissaggio: può essere a molla sotto forma di antenne scorrevoli, o ci saranno fori per le viti, anche se il più delle volte c'è l'una e l'altra. Quindi, è conveniente fissare il reticolo alle antenne se piastrellate le pareti con cartongesso di gesso - c'è qualcosa da tenere, ma se si mettono le piastrelle sull'intonaco, allora è meglio marcare le orecchie di montaggio, fare buchi nel muro e fissarlo tasselli con viti.

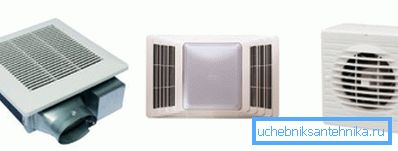

• Cappe di questo tipo, come nella foto in alto ce ne sono molte - possono avere una forma diversa e solida, ma sono di tipo assiale e hanno una potenza di circa 8W con una performance di 90-95m³/ min, ma il prezzo sarà comunque diverso. Inoltre, tali dispositivi hanno solitamente lo stesso diametro del tubo di scarico - 100 mm sulla parte esterna, pertanto, il foro può essere realizzato con un cutter con la stessa sezione. Questo si fa facilmente anche su piastrelle di ceramica, qui non serve solo la corona con rivestimento diamantato, ma con un rivestimento diamantato, ma puoi farlo con una ballerina, solo in questo caso hai bisogno di una cura speciale quando premi, per non dividere la piastrella.

• Sugli aspiratori di questo tipo, a volte ci sono interruttori fatti del tipo di pigro (merletto con un cilindro di plastica all'estremità) e puoi avviare e spegnere il motore quando vuoi.. Ma più spesso usano un interruttore separato sulla porta, come mostrato nel diagramma superiore, oppure l'illuminazione e la ventola vengono strappate con lo stesso interruttore, ea volte installano anche un interruttore a levetta sul telaio della porta, che viene attivato quando la porta viene aperta. Questo è abbastanza conveniente, dal momento che lavorerai duro solo durante la tua presenza, e il resto del tempo la circolazione dell'aria avverrà naturalmente.

Fai attenzione! Quando si installa in bagno, in bagno o in cucina (con o senza ventola), deve avere una zanzariera (non danneggiarla durante l'installazione!). Inoltre, è auspicabile spalmare la griglia stessa attorno al perimetro con un sigillante siliconico in modo che si adatti perfettamente al muro - questo proteggerà l'appartamento dagli insetti.

conclusione

Non dimenticare che la ventilazione naturale o forzata nel bagno non sarà efficace se non c'è flusso d'aria attraverso la porta. Pertanto, non è consigliabile che tali locali installino porte di metallo-plastica che si chiudono ermeticamente.
