Ventilazione naturale del cottage: informazioni di base

Oltre alle comunicazioni principali nei locali residenziali, dovrebbe essere fornito un sistema di ricambio d'aria per migliorare il microclima. La ventilazione di un cottage richiede un approccio speciale, perché gli edifici di questo tipo vengono spesso costruiti utilizzando materiali lapidei che non consentono il passaggio dell'aria. L'opzione più economica è quella di far circolare il flusso in modo naturale.

I principali vantaggi del sistema

Quando lo scambio di masse d'aria avviene a causa della differenza di pressione, i singoli sviluppatori avranno l'opportunità di risparmiare risorse finanziarie. Sebbene tali sistemi siano alquanto inferiori in termini di efficienza alle loro controparti meccaniche, in condizioni normali possono essere applicati in sicurezza.

Dopo aver considerato i loro vantaggi, puoi comprenderne tutti i vantaggi:

• L'assenza di costi operativi consente di risparmiare su un lungo periodo di tempo.
• Il basso prezzo degli elementi di base offre l'opportunità di organizzare sistemi economici.
• A causa dell'assenza di attrezzature complesse, il rischio di incidente è praticamente ridotto a zero.
• Efficienza sufficiente quando si lavora in condizioni normali, quando non è necessario un ricambio d'aria troppo attivo.

Aiuto! I punti SNiP 2.08.01-89 prevedono lo schema più semplice: il flusso d'aria entra nelle stanze attraverso prese d'aria, valvole e finestre e viene rimosso attraverso i cappucci situati nelle strutture sanitarie e nelle cucine.

Calcoli iniziali con l'esempio

Prima di fare un progetto di ventilazione del cottage, è necessario fare calcoli preliminari. Con il loro aiuto, è possibile determinare la quantità desiderata di flusso d'aria e il suo ritiro dall'abitazione. Ad esempio, prendi un edificio residenziale, l'area delle stanze è presentata nella tabella. L'altezza del soffitto è di 3 m.

1. Determinato la quantità di aria richiesta direttamente per i locali residenziali. La cucina e i servizi igienici non vengono presi in considerazione. Quindi, risulta: (20 + 24 + 30 + 16 + 18) x3 = 324 cubi. m / h
2. Calcola la quantità di aria fornita alle persone che vivono in casa. Su una persona consuma una media di 30 cu. m / h Nel nostro caso, 5 membri della famiglia. In connessione con questo va: 305 = 150 cu. m / h
3. Calcola il cofano per tre stanze. Poiché il risultato del secondo punto è inferiore, prendiamo il primo come base. Il rapporto percentuale sarà simile a questo: cucina - 60, bagno - 25, toilette - 15. I dati finali sono presentati nella tabella.

NOTA! La ventilazione nella caldaia del cottage viene calcolata separatamente, in quanto dipenderà dal tipo di attrezzatura e dalle sue caratteristiche. Gli esperti raccomandano l'installazione di un ricambio d'aria di backup.

Poco del design

Prima di installare gli elementi di base, è necessario riflettere su tutti i più piccoli dettagli. Il design della ventilazione cottage inizia con la formulazione di compiti di base e lo sviluppo di uno schema generale. Gli schizzi successivi aiuteranno a chiarire la posizione dei singoli nodi e l'instradamento dei percorsi.

Dispositivo di aspirazione dell'aria

Per fornire flussi di circolazione di alta qualità, valvole speciali vengono installate su finestre o pareti. Con il loro aiuto, le masse d'aria arrivano dalla strada direttamente in casa. Inoltre, attraverso le griglie di ventilazione, si spostano in altre stanze.

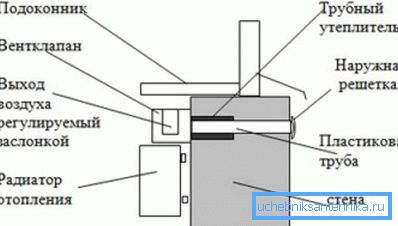

Processo di installazione della valvola

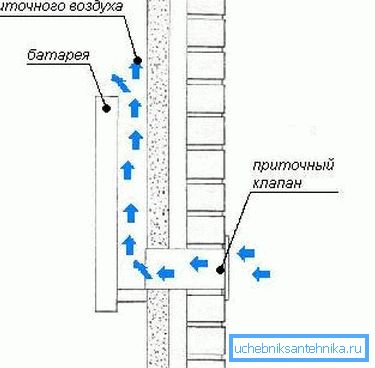

I prodotti di ingresso a parete e finestra non devono essere collegati alla rete. Dopo l'installazione, non lasciano entrare l'interno del rumore e vari contaminanti. Per mantenere meglio il calore nella stanza, si consiglia di installare l'elemento dietro un radiatore di riscaldamento in modo che l'aria in entrata possa riscaldarsi.

L'installazione della valvola di aspirazione è abbastanza semplice, quindi sono abbastanza realistiche da eseguire in modo indipendente. Il buco è fatto usando un pugno della famiglia e un trapano. Dopo aver inserito il dispositivo all'interno, è necessario eseguire le operazioni di isolamento.

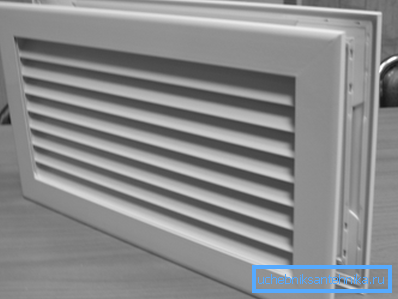

Installazione di griglie di trasferimento

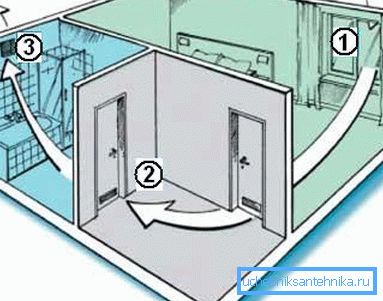

Per permettere all'aria di circolare liberamente tra le stanze, speciali griglie sono inserite nei piani laterali, che hanno un buon isolamento acustico. Possono essere integrati in porte o pareti. Installali nella parte inferiore, quindi puoi ottenere un buon ricambio d'aria.

Nella porta o parete viene tagliato un buco corrispondente alla dimensione del reticolo acquisito. Le sue parti sono inserite direttamente nell'apertura preparata su ciascun lato. Il fissaggio viene effettuato con l'aiuto di viti.

Creare un sistema di cappe

La ventilazione naturale è la soluzione più semplice, ma richiede un'attenta osservanza delle regole, altrimenti il ​​funzionamento del sistema sarà inefficace. Meno errori vengono fatti durante il processo di installazione, migliore sarà la rete di scambio dell'aria dell'edificio.

Errori comuni

• Il posizionamento improprio delle griglie di ventilazione comporta una significativa riduzione dell'efficienza del sistema.. Non più di 10 cm devono essere ritirati dal soffitto in modo che l'aria non ristagni durante il funzionamento.

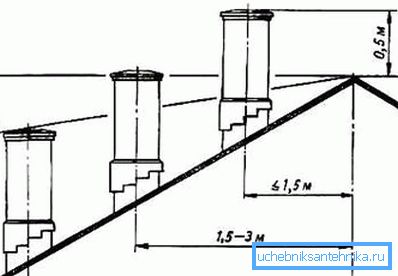

• Il tubo di ventilazione è spesso installato a un'altezza insufficiente per il corretto funzionamento.. In questo caso, c'è una leggera differenza di pressione.
• Troppe convoluzioni nel canale di bypass portano a una spinta ridotta. Se viene costruito un sistema di ventilazione di ricambio d'aria naturale, è necessario rendere la linea di scarico più diritta possibile.

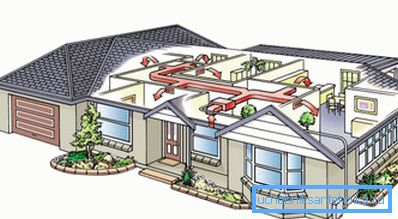

Posizionamento della pipeline

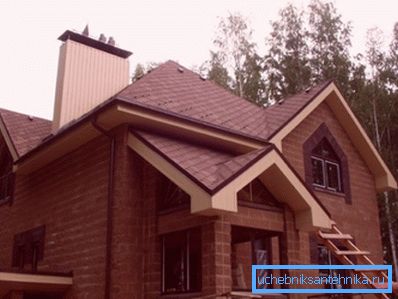

Quando la ventilazione viene effettuata nel cottage con le proprie mani su un progetto precedentemente preparato, molto spesso gli elementi si nascondono in canali speciali, che sono problematici nella struttura finita. Questo metodo è considerato il più preferito in termini di estetica. Tuttavia, se necessario, la pipa può essere tenuta senza nascondersi.

Elementi di fissaggio

I componenti del sistema possono essere riparati in vari modi. La versione finale dipende dalle dimensioni dei prodotti e dalla forma della sezione. I seguenti sono i metodi di base per la riparazione dei frammenti di rete.

Certo, ci sono altre tecnologie di installazione, ma queste si sono dimostrate dal lato migliore.

• I condotti d'aria con sezioni rettangolari e quadrate, di regola, sono montati utilizzando le traverse e i prigionieri speciali che limitano il movimento. Il loro prezzo è basso

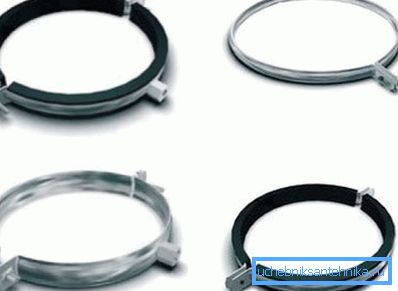

• La fissazione di condotte circolari viene spesso effettuata utilizzando borchie e morsetti. Sono combinati con bulloni. Questa opzione è abbastanza affidabile, quindi è molto comune.
• A volte un perno viene utilizzato in una coppia con nastro perforato, ma questo metodo ha molti punti negativi. Innanzitutto, ci sono effetti sonori. In secondo luogo, aumenta il rischio di perdite. Terzo, si forma insufficiente rigidità.

Supplemento! L'ultima di queste opzioni è a buon mercato, quindi è più usata per fissare i condotti temporanei, non per un lungo periodo di funzionamento.

In conclusione

Soprattutto per i singoli sviluppatori, è stata presentata un'istruzione di formazione che consente di ottenere informazioni su come è possibile organizzare la ventilazione naturale del cottage. Un tale sistema può essere creato con costi minimi nel minor tempo possibile, soprattutto se c'è almeno una piccola esperienza nel settore delle costruzioni. Come ulteriore vantaggio, si consiglia di utilizzare il video in questo articolo.
