Ventilazione senza fumo: le principali caratteristiche e

In questo articolo parleremo di cosa costituisce un sistema di ventilazione senza fumo, in base a quali criteri viene calcolato e quali sono le caratteristiche del suo dispositivo.

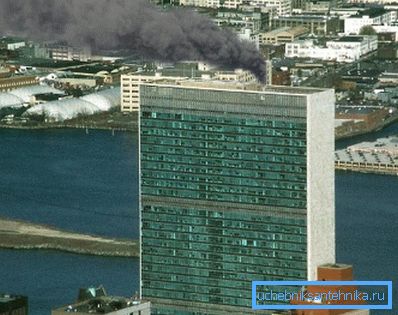

Probabilmente, non esiste un singolo oggetto da costruzione che sia completamente protetto dall'accensione non autorizzata. Al fine di rimuovere rapidamente ed efficacemente il fumo dalla stanza in caso di incendio e limitare la diffusione dei prodotti della combustione, viene utilizzato il sistema di ventilazione fumi.

Caratteristiche dell'applicazione

Il sistema standard di ventilazione antifumo viene utilizzato per fornire aria all'esterno dell'oggetto alle trombe delle scale, agli ascensori e alle chiuse del vestibolo per impedire la diffusione di prodotti di combustione attraverso queste stanze (vedere anche l'articolo Ventilazione per piastrelle metalliche - scopo e installazione).

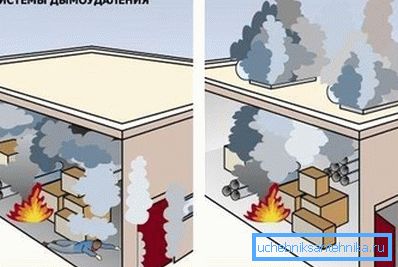

Un sistema di aspirazione progettato in modo appropriato può rimuovere efficacemente il fumo e il monossido di carbonio sia da stanze che sono direttamente servite in caso di incendio, sia da stanze secondarie, come sale, corridoi, ecc. Di conseguenza, le persone possono lasciare la stanza in modo relativamente sicuro dove è stato rilevato un incendio.

I dispositivi responsabili della rimozione dei fumi, in conformità con i requisiti di sicurezza antincendio, sono obbligatori per l'installazione in tali locali come:

• chiuso parcheggio sotterraneo e fuori terra;
• laboratori di produzione e strutture di stoccaggio;
• stanze con una folla permanente di persone;
• sale commerciali e padiglioni;
• teatri e cinema;
• costruire atria sopra i 28 m;
• passaggi;
• corridoi lunghi oltre 15 m che non hanno luce naturale (secondo SNiP 41-01-2003)
• sale d'attesa negli aeroporti delle stazioni ferroviarie, ecc.

Tra le funzioni aggiuntive dei sistemi di rimozione dei fumi, notiamo quanto segue:

• la creazione di condizioni di lavoro ottimali per il personale responsabile della manutenzione di attrezzature speciali che operano in un ciclo continuo;
• fornire le condizioni necessarie per un'azione efficace da parte dei vigili del fuoco durante l'estinzione degli incendi e durante le operazioni di soccorso;
• assicurare le condizioni necessarie per il pieno funzionamento di un certo numero di attrezzature tecnologiche di alta precisione.

Caratteristiche costruttive

La progettazione della ventilazione antifumo viene effettuata tenendo conto delle peculiarità delle apparecchiature di ventilazione progettate per funzionare con gas riscaldati a temperature elevate. Inoltre, la progettazione e la costruzione di tali sistemi viene effettuata sulla base della necessità di assicurare il lavoro coordinato di tutti gli elementi coinvolti nei sistemi di ventilazione.

Per il funzionamento di efficaci schemi di rimozione del fumo, elementi quali:

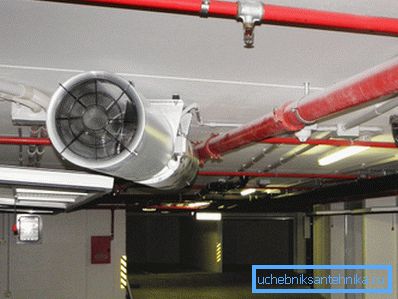

• ventilatori, appositamente progettati e realizzati con l'aspettativa di operare in condizioni operative particolarmente difficili;
• condotti di ventilazione (collettori, condotti dell'aria e miniere) costruiti secondo le norme di resistenza al fuoco;
• serrande tagliafuoco aperte e chiuse, incluse modifiche al fumo e al ritardatore di fiamma;
• porte e schermi antincendio a prova di fumo e gas.

Importante: la progettazione dei sistemi di ventilazione dei fumi nei corridoi degli edifici residenziali e pubblici viene eseguita separatamente dagli altri sistemi utilizzati per proteggere i locali.

Calcolo del sistema di rimozione dei fumi

Il manuale di istruzioni per i sistemi di scarico fumi prevede lo scarico dei prodotti di combustione dalle zone di fumo. Negli standard dei tempi dell'URSS, l'area di tali zone era stimata a 1500 m ?. Il tempo trascorso e la rimozione del fumo secondo SNiP 41-01-2003 prevedono una zona di fumo con un'area fino a 3000 m ?.

Progettando con le proprie mani sistemi per locali la cui area supera i 3.000 m?, La zona fumo deve essere divisa in diverse zone con un'area fino a 3.000 m ?, come previsto dalle norme pertinenti.

Il calcolo dei parametri di base della ventilazione senza fumo degli edifici viene eseguito in conformità con i requisiti indicati nella MDS 41-1.99 "Raccomandazioni per la protezione dal fumo negli incendi".

Importante: oltre a questi standard, vengono prese in considerazione le caratteristiche delle vie di fuga, la loro lunghezza, il numero simultaneo di persone che possono approfittare di questi modi durante l'evacuazione, ecc.

Il calcolo della ventilazione senza fumo ha un unico scopo, ovvero la determinazione della portata (quantità) dell'aria di alimentazione, che è sufficiente per fumare sopra e non scendere sotto l'altezza della zona superiore del corridoio durante tutto il tempo necessario per evacuare le persone.

A cosa devi prestare particolare attenzione, effettuando tali calcoli?

• Prendiamo in considerazione la possibilità di incendio in stanze situate non in una, ma in ogni compartimento antincendio dell'edificio.
• Teniamo conto del fatto che, in media, l'installazione di scarico della rimozione dei fumi è caratterizzata da una capacità fino a diverse migliaia di metri cubi all'ora. Allo stesso tempo, la portata nel sistema di protezione dal fumo dell'aria fresca può raggiungere decine di migliaia di metri cubi all'ora.
• Teniamo conto del fatto che la velocità massima dell'aria nei condotti dell'aria senza fumo raggiunge 11 m / s, mentre la velocità consigliata varia da 9 a 11 m / s.

Raccomandazioni per la selezione delle attrezzature

• Quando si scelgono e acquistano apparecchiature a prova di fumo, i risparmi sono inappropriati. Il fatto è che il prezzo di tali apparecchiature, anche nella versione più costosa, è un ordine di grandezza inferiore al costo delle attrezzature che possono essere evacuate durante un incendio.

Non è necessario ricordare che la vita umana non ha prezzo!

• Scegliendo i fan per completare il sistema, diamo la preferenza a modifiche speciali progettate per funzionare con gas riscaldati a temperature critiche (fino a + 600 ° С). Di norma, le modifiche speciali antifumo o antideflagrante del tetto sono progettate per funzionare in tali condizioni.

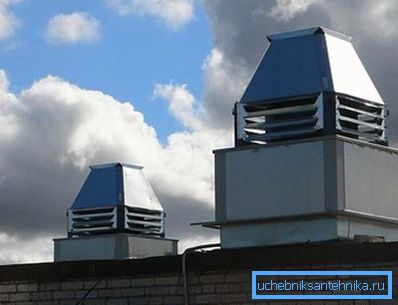

• L'installazione di ventilatori antifumo è consentita solo nelle stanze isolate dai ventilatori convenzionali.. Se non esiste spazio isolato per tali esigenze, l'apparecchiatura può essere installata sul tetto di un edificio.
• Nei sistemi di ventilazione senza fumo, l'uso di condotti e condotti realizzati in materiali non combustibili corrispondenti alla classe "P" (resistenza al fuoco EI 30, EI 150).
• I reticoli per il dispositivo di ricezione delle aperture per l'aspirazione dell'aria dall'esterno devono essere collocati a non più di 5 metri dal luogo di presunta scarica dei prodotti di combustione dai sistemi di ventilazione.

Caratteristiche dell'organizzazione della gestione dei sistemi di ventilazione del fumo

Affinché il test di ventilazione del fumo abbia successo, è necessario stabilire una gestione efficace del sistema.

Il moderno sistema di ventilazione per il controllo del fumo funziona in due modalità:

• in modalità automatica, la ventilazione viene avviata dopo l'attivazione dell'allarme antincendio;
• in modalità remota, la ventilazione viene attivata premendo un pulsante all'uscita di emergenza dal pavimento.

Importante: i sistemi di controllo del fumo devono essere progettati in modo tale che, all'avvio delle ventole durante un incendio, i sistemi di ventilazione e di condizionamento dell'aria localizzati e funzionanti nella stanza in cui si è verificato l'incendio siano automaticamente spenti.

conclusione

Pertanto, abbiamo esaminato le informazioni generali relative alla costruzione e al funzionamento della ventilazione a prova di fumo (vedere anche l'articolo Sistema di filtraggio: lo scopo del dispositivo, il dispositivo, lo studio dei campioni).

Troverai più informazioni utili guardando il video in questo articolo.
